堆叠式物料搬运存储托盘结构设计

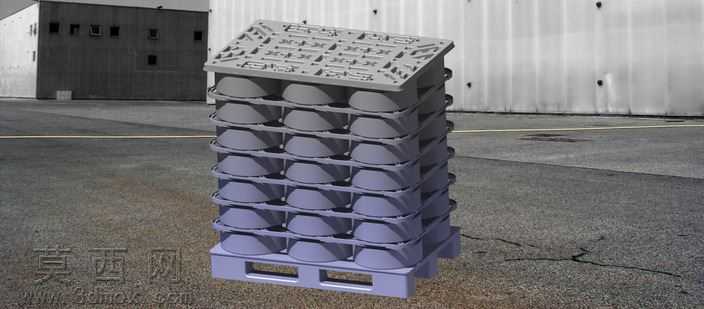

本作品为适配工业场景物料周转需求设计的堆叠式搬运存储托盘，整体采用三维参数化建模方式完成全结构搭建，建模过程中对托盘底座、层叠定位结构、顶部承载面板各部分做了独立特征拆分，保证各部件尺寸公差匹配合理，可直接对接后续生产加工的参数导出需求。渲染阶段采用工业级写实材质方案，底座部分赋予高密度聚乙烯磨砂材质，还原塑料托盘实际生产中的哑光耐磨质感，层叠的承载槽位做了轻微的圆角过渡处理，避免应力集中导致的结构破损，同时在每个槽位内壁添加细微的防滑纹理特征，提升物料放置后的稳定性。结构设计上，托盘底座预留标准叉车作业叉孔，适配手动液压叉车、电动叉车的通用叉齿尺寸，满足厂区内短距离搬运的作业需求；层与层之间设置凹凸互锁的定位结构，多层堆叠时可自动对齐卡合，避免堆垛过程中出现滑移、倾覆风险，最高可支持六层稳定堆叠，大幅提升仓储空间的垂直利用率。顶部承载面板做了网格状加强筋布局，在降低整体自重的同时保证面板的抗弯承载能力，面板表面的防滑纹路采用交错式菱形设计，既可以避免放置的物料出现滑动，也能在托盘空置堆叠时减少接触面的贴合面积，降低分离时的吸附阻力。设计思路围绕物流周转的实际痛点展开，兼顾搬运便捷性、存储稳定性与结构耐用性，各部件的壁厚、圆角参数均参考现有塑料托盘的行业标准设置，同时针对圆柱类物料的存放需求做了专属槽位适配，避免圆柱类物料在搬运过程中出现滚动磕碰的问题，整体结构无复杂异形特征，可直接适配注塑成型的生产工艺，降低量产的开模与加工成本。
