折弯式金属遮护盖板结构设计

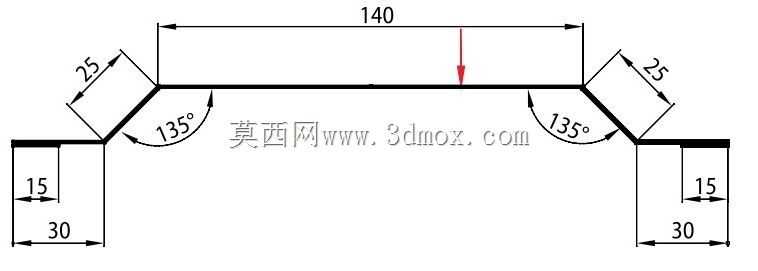

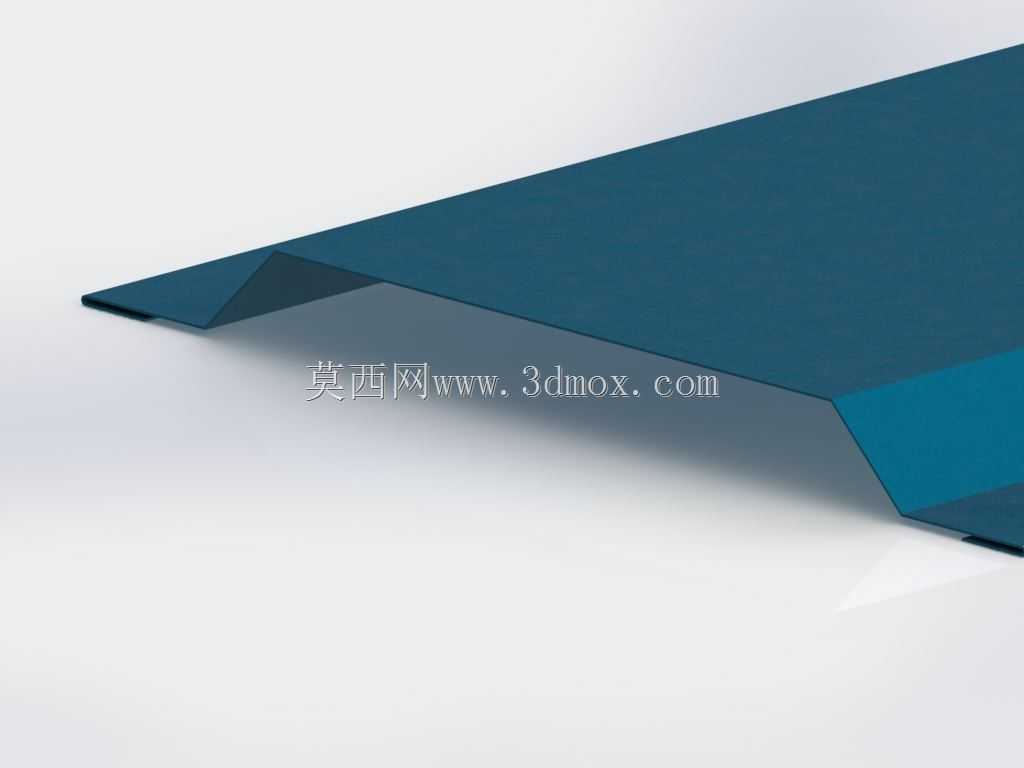

这类折弯成型的金属遮护构件，多应用在工业设备的外侧防护、生产线走线槽的顶面封盖、户外机柜的顶部遮雨檐等场景，核心作用是隔绝外部碎屑、飞溅液体、落尘对设备内部元器件或传动结构的侵蚀，同时兼顾一定的结构遮挡与外观规整作用。从结构设计逻辑来看，该构件采用单块金属板材一体折弯成型，没有额外的拼接焊缝或铆接点位，整体加工工序仅需数控冲裁定位、折弯机压型两道核心工序，加工效率高，批量生产时的尺寸一致性容易管控，后期维护更换也无需复杂的拆装步骤。构件边缘做了向内的收边折弯处理，一方面可以消除板材剪切后的锐边，避免安装维护人员被割伤，另一方面收边结构能够大幅提升薄板构件的整体刚性，减少大跨度平面的翘曲变形量，即使采用较薄的板材，也能保证安装后平面的平整度，不会出现中部塌陷的问题。从安装边界来看，该构件的折弯翻边高度统一，翻边上预留的安装点位间距符合通用工业设备的安装孔位标准，安装时可直接通过自攻螺丝或卡扣与设备主体框架连接，不需要额外制作适配的转接支架。构件的倾斜坡面设计并非单纯的造型处理，坡面角度经过测算，能够让落在顶面的液体、落尘顺着坡面自然滑落，不会在盖板表面积留，尤其适合用在有切削液飞溅的机床外侧、有凝露产生的机柜顶部，避免积液长期附着在板材表面造成锈蚀。在实际选型应用中，这类盖板可根据安装位置的跨度调整板材厚度，小跨度的走线槽封盖可选用0.8-1.2mm的冷轧钢板，大跨度的设备顶部遮护则可选用1.5-2mm的板材搭配加强筋结构，表面处理可根据使用环境选择喷塑、镀锌或者阳极氧化，适配不同的防腐与外观需求。设计时需要注意折弯处的内R角与板材厚度匹配，避免折弯处出现应力集中导致的开裂，同时翻边的尺寸要预留足够的安装操作空间，保证螺丝安装时工具不会与其他构件产生干涉。
