管线卡扣式快接分支固定结构

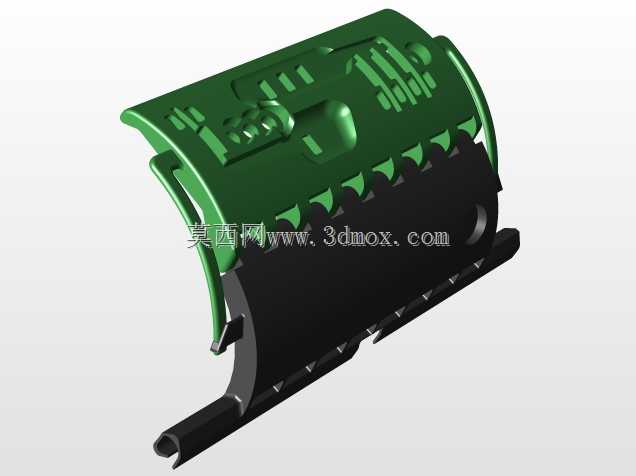

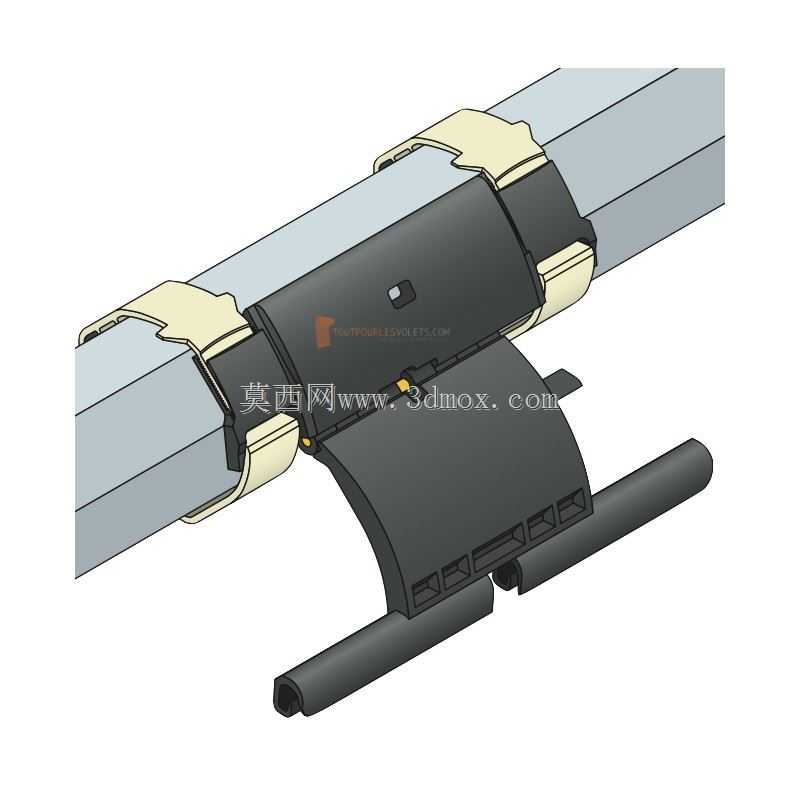

这类卡扣式管线分支固定结构，多应用在车载线束排布、工业设备气路分流、户外通信线缆接续的场景中，核心作用是在不破坏主缆、主管完整性的前提下，实现分支管路或线束的快速固定与导向，避免分支点位受拉扯出现松脱、密封失效的问题。从结构设计逻辑来看，主体采用上下对合的包覆式壳体，两侧的弹性卡扣直接卡接在主管/主缆的外圆周面上，不需要额外做打孔、套丝等预处理，安装时只需要对准安装位置按压到位，卡扣的倒钩结构就会自动锁止在主管外壁的限位槽或者防滑纹路处，单人徒手即可完成安装，相比传统的喉箍、扎带固定方式，能大幅降低现场装配的工时消耗。壳体下方延伸出的弧形导向槽，是专门为分支管线设计的走线通道，槽体内壁做了圆角过渡处理，不会划伤线缆外皮或者软管外壁，两个平行的分支导向位可以同时容纳两路分支管线，适配不同线径的软管或者线束，分支位置的弯折弧度经过反复校核，刚好控制在管线最小弯曲半径以上，避免长期使用出现管线折损、气路堵塞或者线缆断芯的问题。安装边界方面，这类结构适配的主管外径覆盖常用的中小尺寸管线规格，卡扣的开合行程预留了足够的公差补偿量，即使主管外壁存在轻微的尺寸公差或者生产带来的圆度误差，也能保证卡扣完全锁止，不会出现安装后松旷转动的情况。壳体与卡扣的材质搭配也经过实际工况验证，主体壳体采用具备一定韧性的硬质工程材料，能提供足够的结构支撑强度，避免分支受外力拉扯时壳体出现开裂，卡扣部位采用弹性更好的改性材料，反复拆装也不会出现弹性衰减、断裂的问题，同时整体材料具备耐候性，在-40℃到120℃的工况区间内都能保持稳定的力学性能，适配车载、户外工业设备等复杂的使用环境。在实际选型应用时，需要提前确认主管的外径尺寸、分支管线的数量与外径，保证卡扣的包覆范围与分支导向槽的内径匹配，安装时要注意将分支管线顺着导向槽的弧度排布，不要强行弯折管线塞入槽内，避免长期应力集中导致管线提前老化损坏。这类结构的三维建模过程中，需要重点校核卡扣的锁止干涉量、导向槽的圆角半径、壳体与主管的包覆贴合度，既要保证安装时卡扣能顺利卡入，又要保证锁止后有足够的抱紧力，不会沿主管轴向滑动或者周向转动，同时还要控制整体的壁厚均匀性，避免注塑生产时出现缩痕、翘曲等缺陷，影响实际装配精度。
