折弯型金属板材结构件三维设计

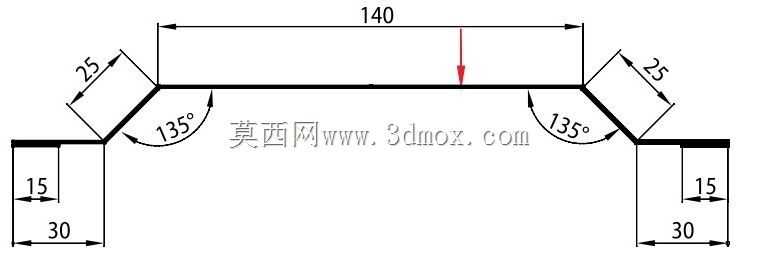

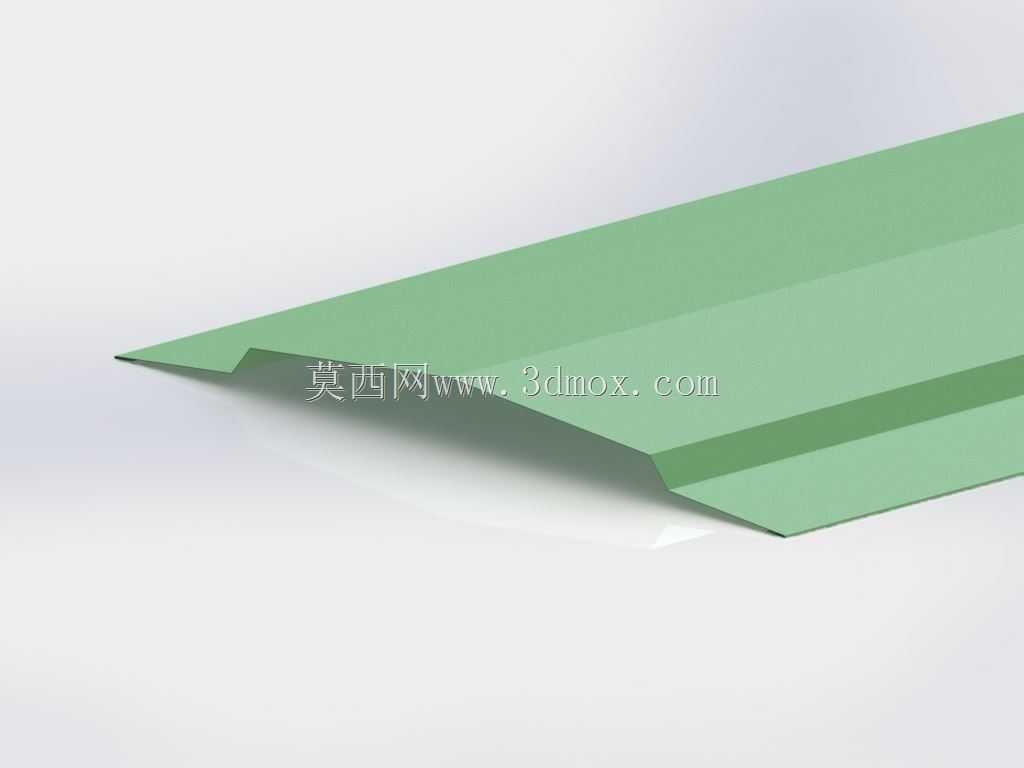

这类冷弯折弯板材构件，在轻量防护、导流遮罩、设备外覆场景中应用十分广泛，从车间流水线的侧边挡屑板，到通风管道的衔接导流片，再到小型设备的外壳承托板，都能见到这类结构的身影。做这类结构设计的时候，首先要明确安装边界的限制，安装面的预留孔位间距、相邻构件的避让间隙都要提前核对，避免折弯后出现干涉，没法顺利装配。实际生产中这类构件多采用冷轧钢板或者镀锌钢板加工，折弯角度的公差控制很关键，要是角度偏差超过1度，长尺寸的构件端部就会出现明显的错位，和相邻部件拼接的时候会留缝，既影响防护效果，也不美观。设计的时候要先核算板材的展开长度，不同厚度的板材折弯系数不一样，不能直接按折弯后的外尺寸累加算展开料，不然下料尺寸不准，折出来的构件要么尺寸超差，要么折弯处出现开裂。这个构件的折边结构不是单纯的直角折弯，带了一道加强的压型，就是为了提升平板部分的刚性，不用额外焊接加强筋，就能减少长板材的形变，毕竟大尺寸的平板如果没有加强结构，哪怕是1.5mm厚的钢板，跨度超过600mm就容易出现翘曲，运输或者安装的时候稍微受力就会变形。实际选型的时候，要根据使用场景确定板材厚度，如果是用作设备的外护板，不承受额外载荷，1mm到1.2mm的板材就足够，要是用作物料导流的溜槽衬板，就要选2mm以上的板材，还要在折弯处做圆角过渡，避免物料长期冲刷磨损折角位置。安装的时候，这类构件一般通过折边上预留的自攻螺丝孔或者拉铆螺母和机架固定，设计孔位的时候要避开折弯的应力集中区，孔边距离折弯线的距离至少要保持2.5倍板厚，不然折弯的时候孔位会被拉变形，螺丝没法顺利拧入。另外还要考虑构件的安装顺序，要是这个折弯件是夹在两个其他部件中间的，就要提前预留装配工具的操作空间，不能把螺丝孔设计在工具没法伸进去的位置，不然现场装配的时候会非常麻烦，甚至要临时修改构件，影响装配效率。做三维建模的时候，要把折弯的内R角准确做出来，不能直接做直角，一方面是实际加工的时候折弯机上模本身就有R角，不可能折出绝对的直角，另一方面准确的R角也能方便后续做有限元分析，核算构件的受力形变情况，给板材厚度选型提供依据。这类结构看似简单，实际在工业现场的用量非常大，很多设备的细节问题都出在这类小构件上，要么是尺寸不对装不上，要么是刚性不够用一段时间就变形，设计的时候多考虑加工和装配的实际情况，就能减少很多现场的整改问题。
