户外单排立柱式遮阳遮雨停车棚结构

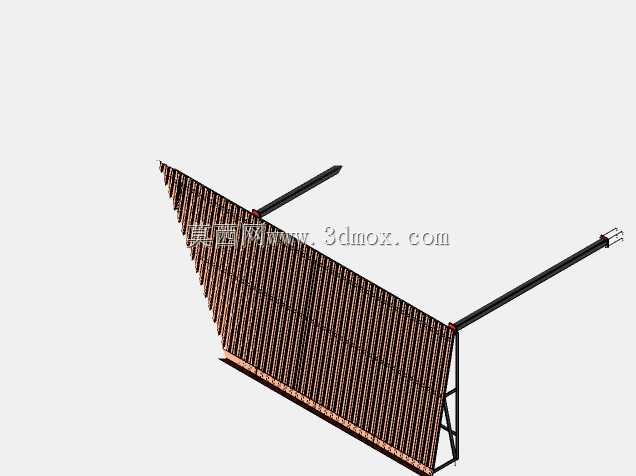

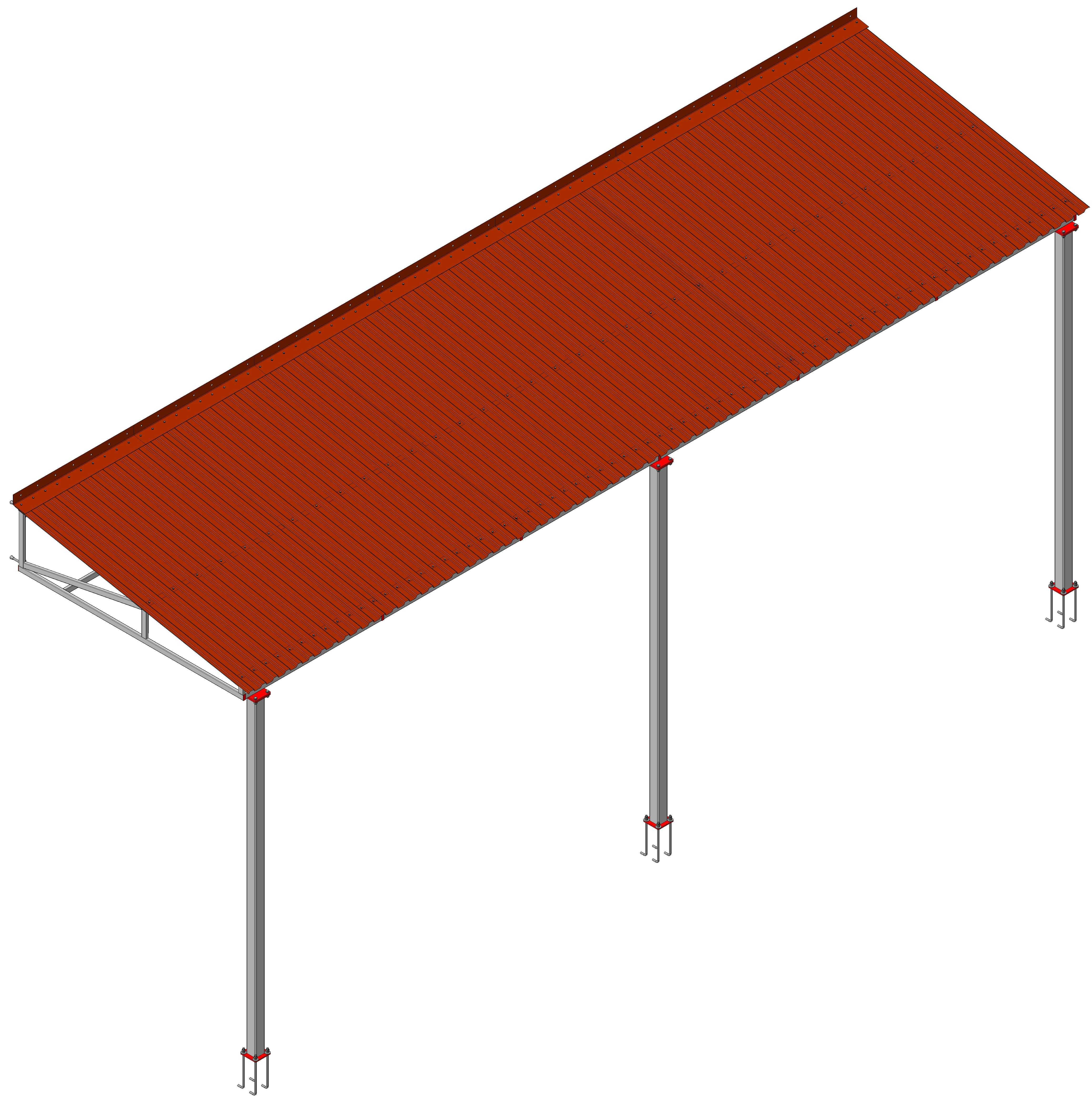

这类单排立柱悬挑式棚体结构，多应用于厂区临时停车区、户外作业点位遮护、沿街商铺非机动车停放区等场景，核心作用是为下方停放的车辆、堆放的物料或者临时作业的人员提供遮阳挡雨的防护，相比双侧立柱的棚体，单侧立柱的布局能最大化释放地面通行空间，避免立柱占用行车或者停放的有效宽度，尤其适合狭长型的场地布设，不会对场地内的车辆转弯、人员通行造成额外阻碍。从结构受力逻辑来看，设计阶段优先核算了常规户外场景的雪荷载与风荷载取值，立柱采用等截面金属型材，底部通过膨胀螺栓与硬化混凝土地面锚固，柱顶与棚面主横梁采用刚性连接，悬挑段的横梁通过斜向支撑件与柱身形成三角稳定结构，抵消棚面悬挑带来的倾覆力矩，避免长期受载后出现棚面下挠或者立柱倾斜的问题。棚面采用压型彩钢板材铺设，板材顺着棚体长度方向排布，搭接边做防水压条处理，雨水可顺着棚面坡度从无立柱一侧自然排出，不会在棚面积存造成额外荷载。安装边界方面，布设前需要确认地面硬化层厚度不低于150mm，保证立柱锚栓的锚固深度足够，棚体悬挑宽度适配常规小型车辆的停放宽度，整体长度可根据实际场地的停放需求做模块化拼接，单段棚体的立柱间距控制在合理范围，避免横梁跨度过大造成挠度超标。结构细节上，柱顶与棚架的连接节点设置了加劲肋，分散节点处的应力集中，柱脚位置设置了可调高度的垫板，可适配地面微小的不平整，保证棚面安装后保持统一的排水坡度，不会出现局部积水的问题。这类棚体的三维建模过程中，需要重点核对各连接节点的装配间隙，保证现场安装时螺栓孔位能够精准对齐，避免现场扩孔破坏构件的防腐涂层，同时要核算不同荷载组合下的构件应力比，保证结构在极端天气下的稳定性，不会出现构件失稳变形的情况。
