Fat50规格UB12350电池外壳结构设计

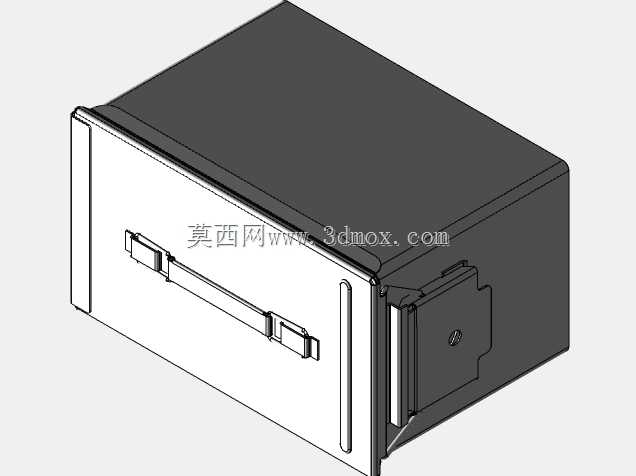

这款电池外壳是针对UB12350规格电芯组做的适配结构，相比常规小尺寸M2A1电池壳做了扩容优化，主要面向便携储能、小型后备电源、户外移动供电这类需要兼顾结构强度与便携性的应用场景。从结构设计逻辑来看，壳体采用分体扣合式结构，主体腔体做了等壁厚加强设计，侧壁预留的竖向凸筋一方面提升了壳体抗挤压形变能力，避免电芯组受外力冲击发生位移，另一方面也作为内部电芯组的定位限位结构，省去了额外的定位衬套零件，减少装配工序。壳体正面集成的嵌入式提手做了下沉式安装设计，提手与壳体正面齐平，不会额外占用外部安装空间，提手两端的卡扣式固定结构直接与壳体前盖注塑为一体，无需额外螺丝固定，长期提拉使用也不会出现松脱问题。壳体侧端的快装接口区域做了阶梯式凸台防护，接口周边高出安装面2mm，能避免外接插头受磕碰出现松脱，凸台上预留的螺丝孔位可直接适配标准接线端子的安装尺寸，无需二次打孔加工。从安装边界来看，壳体整体外形做了圆角过渡处理，所有边角的R角统一为3mm，既避免注塑成型时出现应力集中导致的开裂问题，也能在装入设备仓时不会刮蹭仓体内壁，壳体的外部长宽高尺寸完全匹配常规小型便携设备的电池仓标准，侧壁预留的安装卡槽可直接卡入设备仓的导轨条，实现无螺丝快速装配。壳体的合缝位置做了止口结构设计，上下盖扣合后止口重叠量为1.5mm，既能提升壳体整体的防尘防护能力，也能避免合缝处出现错位翘边，合缝处预留的超声波焊接线可直接通过超声工艺实现密封，无需额外打胶，提升生产装配效率。在实际选型适配时，这款壳体可直接容纳对应规格的电芯组，内部腔体的净空尺寸预留了0.3mm的电芯膨胀余量，避免电芯充放电循环过程中出现膨胀顶坏壳体的问题，壳体壁厚根据不同区域受力情况做了差异化设计，受力较大的提手安装区域、接口安装区域壁厚加厚至2.5mm，非受力的平面区域壁厚为1.8mm，在保证结构强度的前提下尽可能控制壳体整体重量，适配便携使用的需求。
