多轴重载卡车底盘后悬架结构三维设计

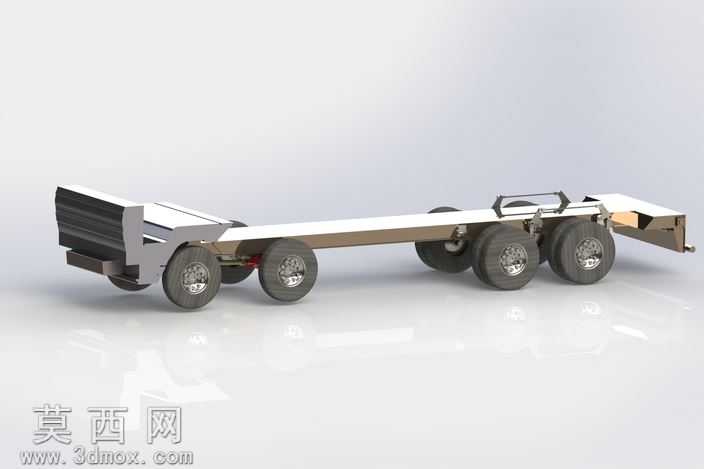

本作品为多轴重载卡车底盘后悬架系统的三维建模设计，整体建模过程严格遵循商用车底盘设计的工程规范，首先在三维建模环境中完成基准坐标系的搭建，依据重载运输车辆的轴荷分配参数确定各车桥的排布间距，精准定位每一组悬架的安装点位。建模阶段先完成纵梁主体的结构绘制，采用变截面高强度车架的设计思路，对纵梁的承力区段做加厚处理，预留出悬架连接支座、牵引装置、货箱安装位的接口结构，保证车架整体的抗弯抗扭性能符合重载运输的使用需求。悬架部分采用多轴平衡式悬架的结构设计，针对每一组车桥匹配对应的钢板弹簧承载结构，建模时还原了钢板弹簧的片层堆叠结构、吊耳连接结构、减震元件的安装位，同时对车桥的转向节、轮毂、制动基座等关联部件做了等比例建模，轮胎部分还原了重载卡车专用轮胎的胎面花纹、轮毂螺栓排布细节，保证各部件之间的装配关系完全符合实际车辆的装配逻辑。材质渲染阶段，为车架纵梁赋予哑光金属钢材材质，还原热轧钢板的表面质感，为轮毂赋予抛光金属材质，轮胎赋予黑色耐磨橡胶材质，悬架连接部件根据功能属性分别赋予铸钢、合金结构钢的材质属性，通过光影渲染突出各部件的结构轮廓与装配层级，清晰展现悬架系统与车架、车桥之间的传力路径。设计过程中重点考量了多轴车辆在复杂路况下的轴荷均衡性能，通过平衡悬架的结构设计保证各轮组的接地压力均匀，避免单轴载荷过大引发的轮胎异常磨损、车架变形等问题，同时对各连接部位的紧固件排布做了细节还原，保证模型的结构完整性与工程参考价值，可用于商用车底盘结构教学、悬架系统原理演示、改装方案验证等场景。
