汽车悬架控制臂三维结构设计作品

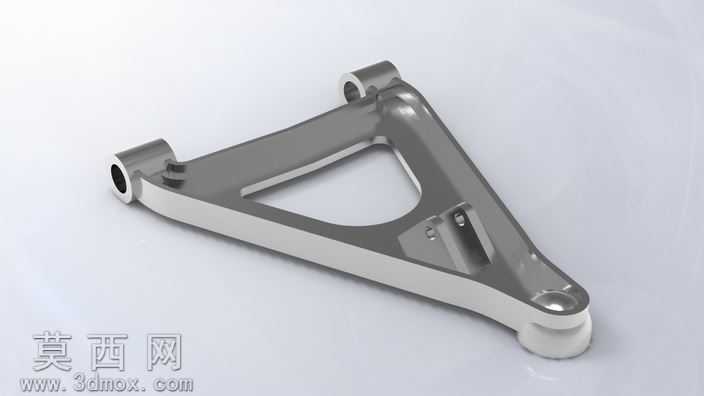

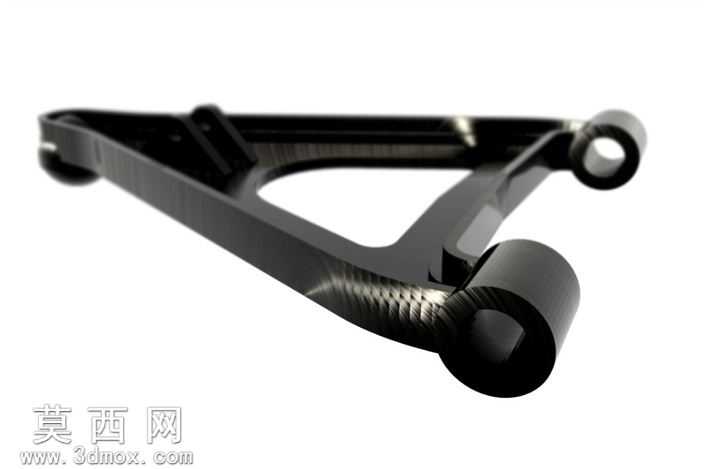

本作品为汽车悬架系统中的控制臂三维建模成果，建模过程依托三维参数化设计软件完成，整体建模流程遵循汽车底盘零部件的正向设计逻辑，首先根据悬架硬点参数确定控制臂的三个安装铰接点空间坐标，以此为基准搭建整体骨架线框，确保各安装点位的相对位置精度符合底盘悬架的运动学要求。建模过程中针对控制臂的主体承载结构，采用实体拉伸结合放样融合的方式构建三角型主体框架，在保证结构强度的前提下优化了臂身的镂空区域设计，既实现了零部件的轻量化目标，也规避了应力集中的结构风险。针对三个铰接端的衬套安装位，建模时严格匹配橡胶衬套的配合尺寸，预留了合理的安装过盈量，同时对铰接孔的内壁做了同轴度约束，保证后续装配时衬套压装后不会出现偏磨问题。材质渲染阶段，主体臂身采用碳纤维复合材料材质表现，通过调整材质的纹理方向、反光度与粗糙度参数，还原碳纤维材质特有的编织纹理与半哑光金属质感，三个铰接端的金属套筒部分采用高强度合金钢材质，通过添加细微的机加工纹理与金属反光效果，区分不同部件的材质属性。结构设计上充分考虑控制臂的实际受力工况，臂身的过渡区域全部采用大圆角平滑过渡，避免应力突变，铰接端与臂身的连接位置做了加厚加强处理，匹配实际量产部件的结构强度要求。整体模型的装配约束完全还原实车装配逻辑，三个铰接点分别对应副车架安装位与转向节安装位，可直接导入悬架运动仿真模块进行跳动工况模拟，验证控制臂在车轮上下跳动过程中的运动轨迹与干涉情况，为后续的悬架调校与零部件强度校核提供精准的三维数模基础。
