经典双摇款红色电吉他三维建模作品

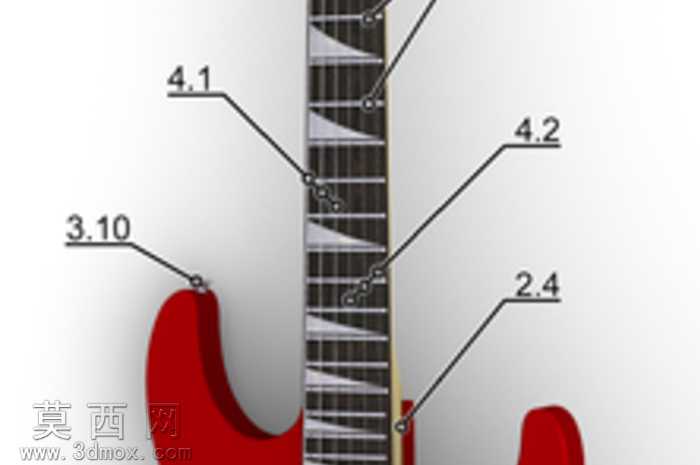

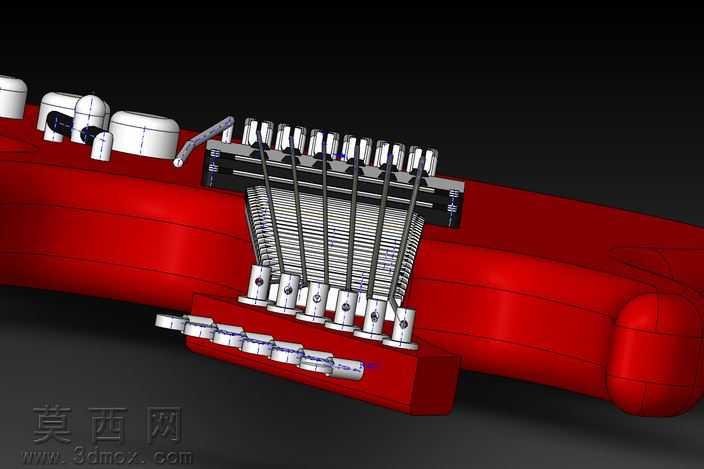

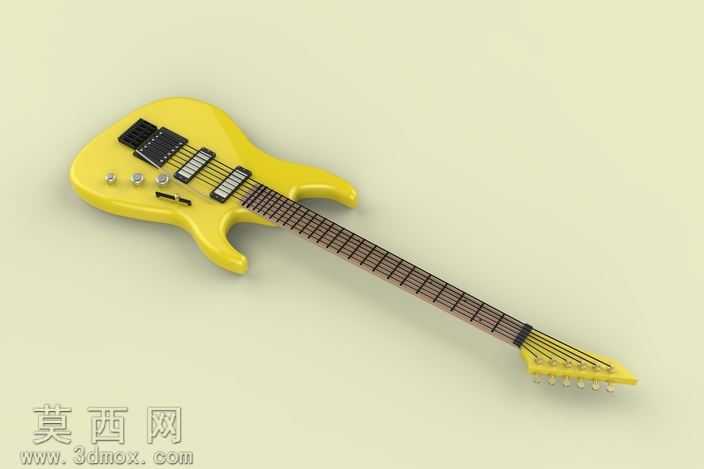

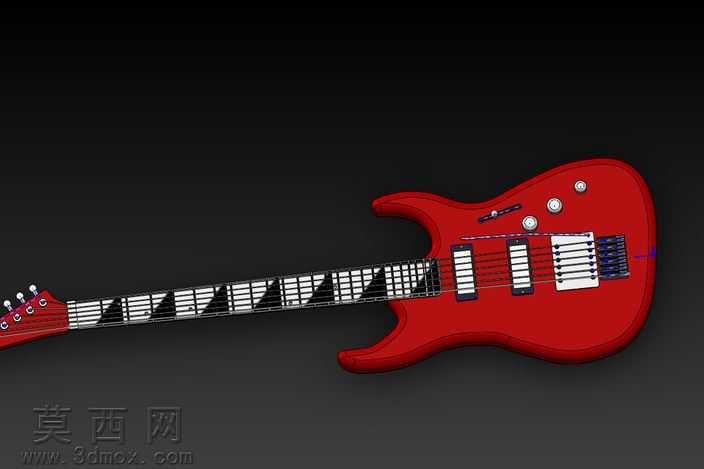

本作品为电吉他的完整三维建模成果，建模过程依托SolidWorks平台完成，整体建模周期为两天，完整还原了经典双摇电吉他的全部结构细节与外观特征。建模初期首先梳理电吉他的整体比例关系，以真实量产双摇电吉他的尺寸参数为基准，先绘制琴身的主体轮廓草图，通过拉伸、切除、曲面放样等特征命令塑造出符合人体工学的琴身弧度，琴身边缘做了圆润的过渡处理，还原实琴握持时的贴合手感，琴身正面的拾音器安装槽、旋钮孔位、琴桥安装位都按照真实装配尺寸做了精准的预留，确保各部件装配后无错位干涉。琴颈部分采用单独的零件建模流程，先绘制琴颈的长条形基体，再通过阵列特征制作指板上的品丝结构，指板上的三角形品位标记采用草图拉伸后与琴颈基体合并的方式制作，精准还原了该款电吉他指板的标志性装饰特征，琴头部分的弦钮安装孔、弦枕槽位都按照实琴的排布位置做了精准定位，六个弦钮的独立建模也还原了真实弦钮的分层结构细节。琴桥部分作为双摇电吉他的核心结构，建模时拆分了琴桥底座、弦锁、摇把接口、微调旋钮等多个子零件，逐一还原各零件的装配关系，确保双摇系统的结构逻辑与真实产品一致。拾音器部分建模还原了双线圈拾音器的分层磁柱、外壳固定螺丝等细节，三个拾音器按照琴颈、中间、琴桥的位置精准排布在琴身对应位置，控制旋钮与档位开关也按照实琴的布局做了等比例还原。材质与渲染环节，琴身主体赋予高光泽的红色烤漆材质，调整材质的反射参数模拟真实乐器烤漆的亮面质感，指板部分采用深色哑光木质材质，品丝与金属配件赋予镀铬金属材质，调整金属材质的粗糙度与反射强度还原五金配件的亮面金属质感，琴弦采用细直径的圆柱建模，赋予高反光的金属弦材质，整体渲染场景采用深色渐变背景，通过多角度打光突出琴身的曲面弧度与烤漆光泽，让模型呈现出接近真实产品的视觉效果。建模过程中同步制作了配套的纹理文件，可直接用于模型的外观渲染，所有零件之间的装配关系都经过干涉检查，确保模型结构完整无错漏，既可以用于产品外观展示，也可作为乐器结构设计的参考模型使用。
