油气测试分离器撬装集成装置

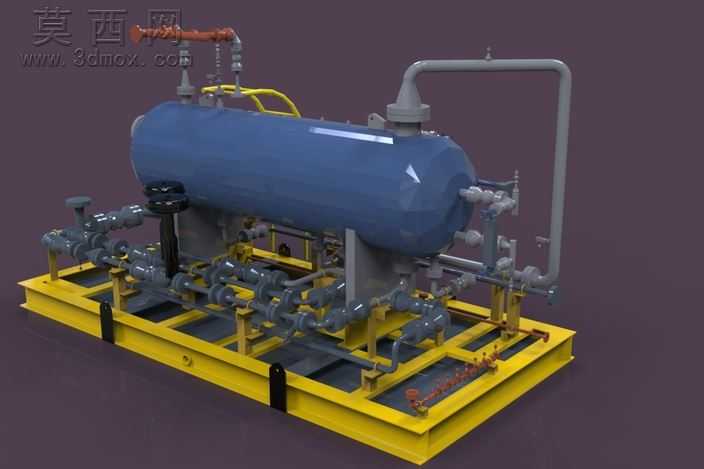

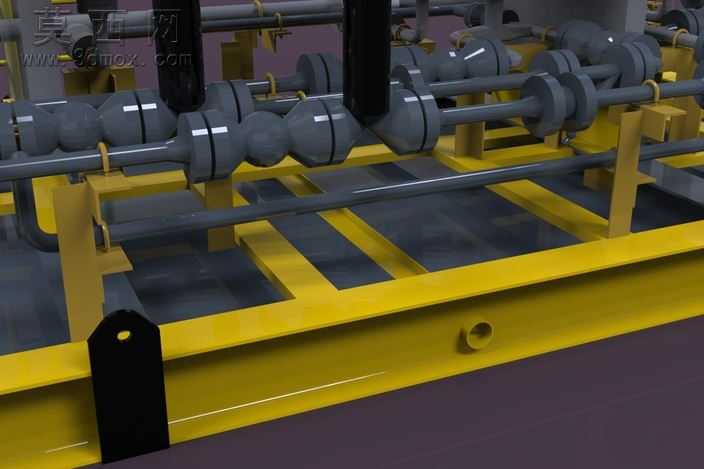

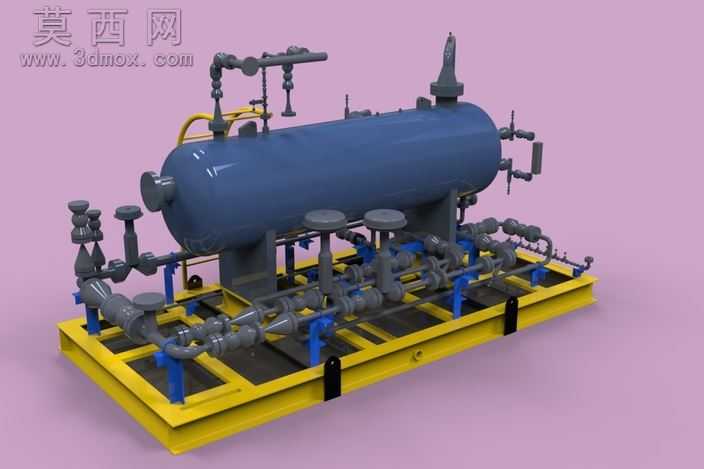

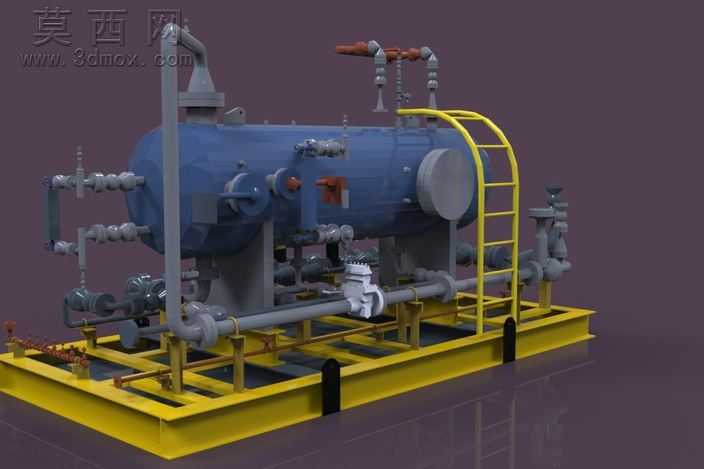

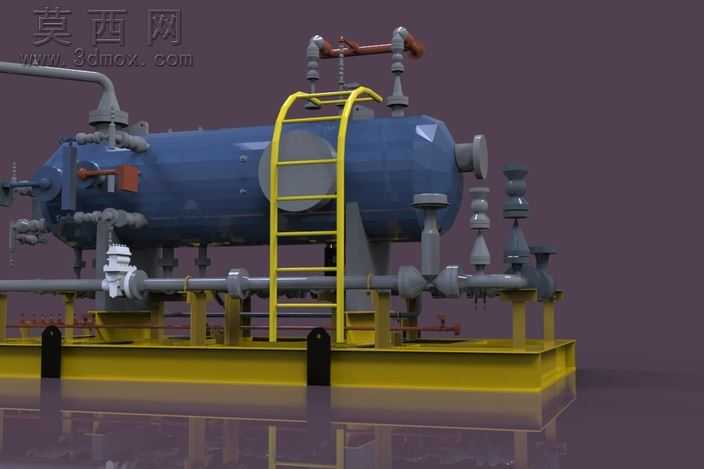

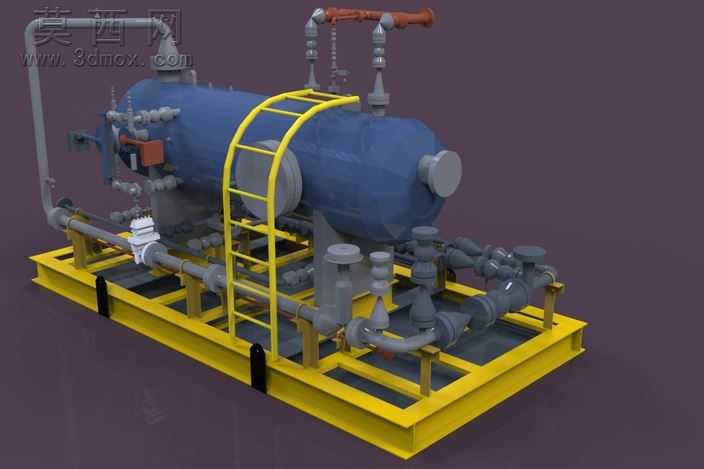

本模型为油气田测试作业用的分离器撬装集成装置，采用三维建模软件完成全参数化设计，整体结构还原真实工业撬装设备的布局逻辑。建模过程中首先完成卧式分离罐体的主体构建，按照压力容器的常规设计比例设定罐体的长径比，对罐体两端的封头、顶部的安全附件接口、侧面的介质进出口、液位检测接口等结构逐一进行特征建模，保证接口位置与真实工业设备的排布逻辑一致。随后完成撬座底座的建模，采用型钢焊接框架的结构形式，底座设置标准的吊装点位与固定支脚，表面做防滑承载结构设计，满足整橇吊装、运输与现场固定的使用需求。管汇系统的建模是本作品的重点，按照油气测试的工艺流程，依次完成进口分流管汇、分离后出油管路、出气管路、排污管路、安全泄放管路的排布，管路上的各类阀门、弯头、三通、法兰、仪表接头均按照标准件参数进行建模，阀门的手轮、阀体结构、法兰连接面的细节都做了还原，管线排布遵循横平竖直的工业配管规范，同时预留出操作与维护的空间，避免管线与罐体、底座、阀门操作位出现干涉。模型完成装配后进行了材质与渲染设置，罐体主体采用压力容器常用的深色工业漆材质，撬座底座采用醒目的黄色防腐漆材质，管线与阀门采用对应工业场景的金属灰与蓝色标识材质，不同功能的部件通过材质颜色做区分，渲染后可以清晰呈现整橇的结构层次。设计过程中充分考虑撬装设备的集成化特点，将分离罐体、管汇阀门、支撑结构全部集成在统一底座上，无需现场进行大规模配管作业，符合油气田测试作业快速转场、快速部署的使用需求，模型的结构比例协调，各部件的连接关系清晰，可用于油气处理设备的结构展示、撬装配管方案参考、相关作业的培训教学使用。
