生物柴油厂油过滤系统三维设计模型

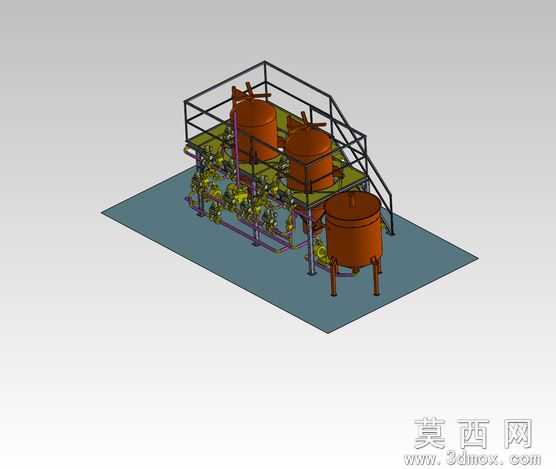

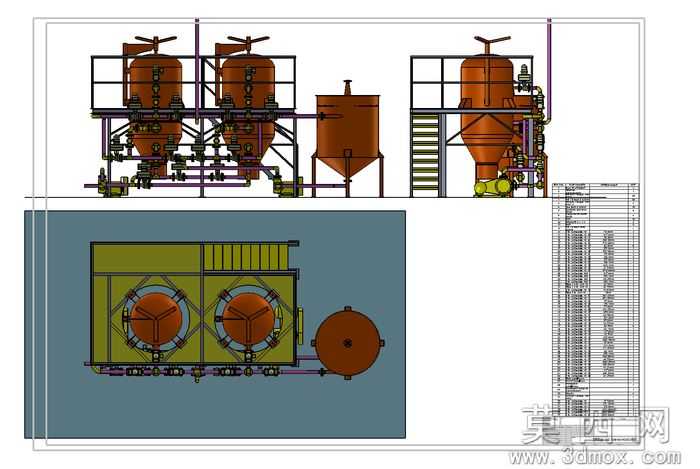

本模型为生物柴油厂废油前处理工序所用的油过滤系统完整三维设计方案，建模阶段以实际工业生产的工艺布局为核心依据，首先完成核心过滤罐体的参数化建模，根据日处理油液的通量要求，设定三个立式罐体的容积、壁厚、进出口管径参数，再逐一搭建罐体配套的支撑脚、顶部搅拌组件、罐体间连接管路、管路上的控制阀门与输送泵组，最后完成操作平台、防护护栏、上下爬梯的辅助结构建模，所有零部件均按照1:1的实际工业尺寸绘制，无结构缺失与比例失真问题。参数设计层面，模型针对油液过滤的多级处理逻辑做了对应结构匹配，粗滤罐体、精滤罐体、暂存罐体按照工艺流程依次排布，管路的弯折半径、阀门的安装间距、操作平台的高度与护栏高度均符合化工设备设计的安全规范，预留的设备检修空间、操作通道尺寸也完全满足实际厂区的运维需求，所有可动部件如阀门手轮、爬梯踏步均保留了合理的运动干涉间隙。渲染材质部分，模型对不同部件做了差异化材质赋值，罐体采用工业常用的锈红色防腐涂层材质，输送管路根据输送介质类型区分了紫色、黄色等不同标识色，操作平台采用防滑花纹钢板材质，护栏与爬梯采用黑色金属喷漆材质，地面基座采用哑光水泥材质，渲染效果还原了工业现场的真实视觉质感，可直接用于方案展示与工艺汇报。结构原理上，该系统通过三级罐体配合管路阀组实现废油的逐级过滤净化，待处理油液先进入第一级粗滤罐体去除大颗粒杂质，经泵组输送至第二级精滤罐体去除细小悬浮杂质，最终汇入暂存罐体等待后续工序处理，平台与爬梯的设计方便操作人员完成设备巡检、滤芯更换、阀门操作等日常工作，整体布局紧凑合理，兼顾了处理效率与操作安全性。软件兼容方面，模型提供SolidWorks2011原生格式文件，同时附带通用STL格式文件，可直接被SolidWorks、UG、Pro/E等主流三维机械设计软件打开编辑，也可导入3D打印机直接完成实体样件打印，无需额外的格式转换与模型修复工作，不同软件打开时装配体的配合关系完整，不会出现零件错位、配合丢失的问题。研发教学应用层面，该模型既可以作为生物柴油生产设备研发的参考方案，帮助设计人员快速完成过滤工段的布局优化与结构改进，也可作为高校化工机械、过程装备与控制工程专业的教学案例，用于讲解工业过滤系统的组成结构、管路布局逻辑、化工设备安全设计规范，帮助学生将理论知识与实际工业设备设计结合，提升工程实践能力。
