工业多罐并联砂过滤系统三维设计

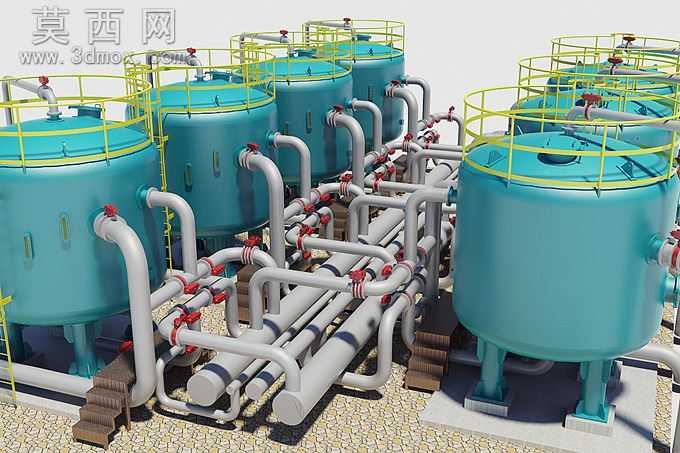

本套砂过滤系统三维模型采用专业三维建模软件搭建，完整还原了工业级多罐并联砂滤装置的全流程结构，建模过程严格遵循水处理过滤设备的实际工程设计规范，所有部件比例精准、装配关系清晰，可直接用于方案展示、结构校核与教学演示场景。模型主体为六台立式承压过滤罐体，罐体采用柱形筒体搭配标准椭圆封头的结构设计，顶部设置操作检修平台，配套黄色安全防护护栏与爬梯，完全符合工业生产的安全操作要求，罐体支脚采用鞍式支撑结构，保证大容积满载工况下的结构稳定性。管路系统采用模块化并联布局，主管道与分支管道通过法兰、阀门实现连通，每台罐体的进出水管路均独立配置控制阀门，可实现单罐检修反洗、多罐并联运行的灵活工况切换，管道转弯处采用标准弯头衔接，阀门手轮位置预留充足操作空间，完全贴合现场安装运维的实际需求。材质渲染阶段，罐体主体采用工业常用的青蓝色防腐涂层材质，还原钢制罐体衬胶防腐的真实质感，管道采用哑光银灰色金属材质模拟镀锌钢管效果，阀门手轮采用醒目的红色涂装，护栏采用亮黄色安全色材质，地面搭配防滑砾石纹理，整体渲染效果逼真，光影层次分明，可直观呈现设备安装完成后的真实视觉效果。设计过程中充分考虑砂滤设备的运行逻辑，罐体顶部预留滤料装填口与排气接口，底部设置滤水帽安装位与卸料口，管路排布兼顾流体阻力优化与操作便利性，并联结构可有效提升整体过滤处理量，同时保障单台设备维护时整套系统不停机运行，适配工业循环水、给水净化、污水处理等多场景的过滤需求，模型结构完整无缺失，各部件可单独拆解编辑，能够为同类过滤设备的设计优化、方案汇报提供直观的三维参考。
