富尔顿华帝燃气循环冷凝火管锅炉结构

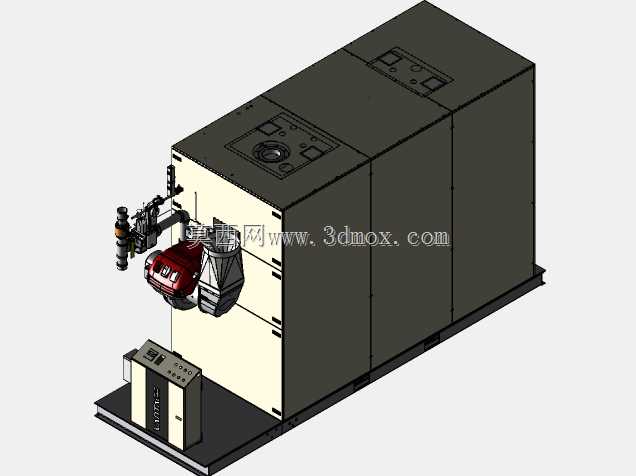

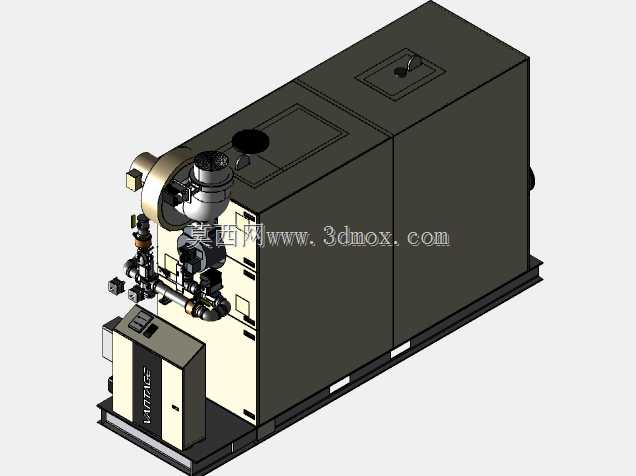

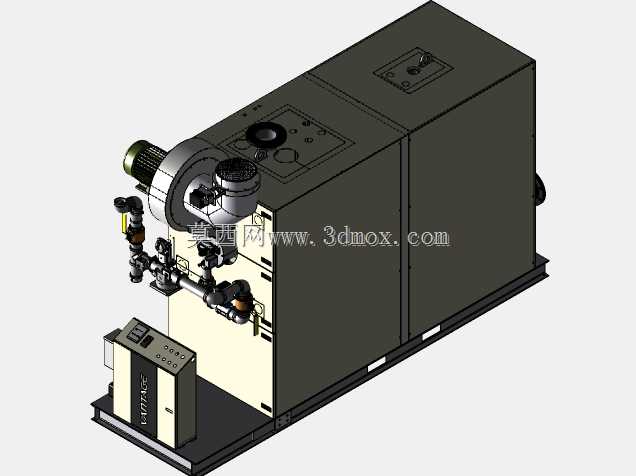

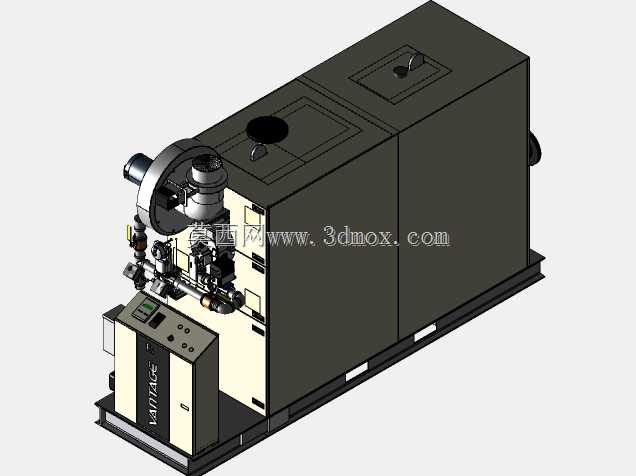

在商用集中供热、中小型工业生产热水供给场景中，这类直燃气冷凝火管供热设备的应用覆盖度极高，从酒店楼宇的生活热水循环供应，到轻工业制程的恒温热水保障，都能见到同结构设备的部署身影。本次呈现的设备结构覆盖2000至6000MBTU/hr的容量区间，核心定位是闭式循环热水加热系统的热源端，区别于蒸汽锅炉的相变输出，它全程以液态水为换热介质，管路承压设计匹配常规商用供热管网的压力等级，不需要额外配置大规模蒸汽冷凝回收装置，系统部署的管路复杂度更低。从结构设计逻辑来看，设备采用一体式撬装集成思路，将燃烧总成、火管换热舱、冷凝回收段、控制柜体全部整合在共用底座上，出厂前已完成核心管路的对接与密封测试，现场安装仅需对接进出水主管道、燃气供给管路以及排烟通道，不需要在现场进行复杂的组件拼接，能大幅缩短现场施工的周期。设备左侧集成的燃烧总成采用前置布局，燃烧器接口、燃气调节阀组、点火检测组件全部外露在设备侧方，预留的操作空间足够运维人员完成日常的点火电极清理、燃气压力调校、滤网更换等作业，不需要拆解设备外壳就能完成常规维保操作。主换热舱采用长方体箱式结构，火管束沿舱体长度方向排布，高温烟气从燃烧端进入火管后，沿管程向远端流动，过程中持续将热量传递给管外的循环水，末端设置的冷凝回收段会进一步捕捉烟气中的显热与潜热，把排烟温度降到露点以下，回收烟气中水蒸气凝结释放的热量，相比传统非冷凝火管锅炉，热利用效率有明显提升。设备顶部预留的排烟接口、检修口位置经过布局优化，排烟口靠近燃烧端的对侧，能保证烟气在换热舱内的流程足够长，充分完成热量交换；顶部的方形检修口不需要吊装设备就能打开，方便运维人员进入舱体检查火管结垢、腐蚀情况。设备正面的控制柜集成了运行参数显示、温度设定、故障报警等功能，柜体与主设备采用硬连接固定，走线全部隐藏在设备外壳内部，避免现场布线杂乱带来的安全隐患。底座采用型钢焊接结构，底部预留的叉车孔位方便设备在厂区内的转运与就位，底座的承重分布经过核算，满水状态下的受力点均匀分布在底座纵梁上，不需要额外制作复杂的混凝土基础，只要地面承重满足要求就能完成安装。设备侧方预留的进出水接口采用同侧布置，对接管路时不需要绕到设备背面，在狭小的设备间内也能完成管路对接操作，外壳采用拼接式钣金结构，每一块钣金件都采用螺栓固定，需要拆解维护内部组件时，仅需拆除对应位置的钣金即可，不需要整体拆卸外壳。
