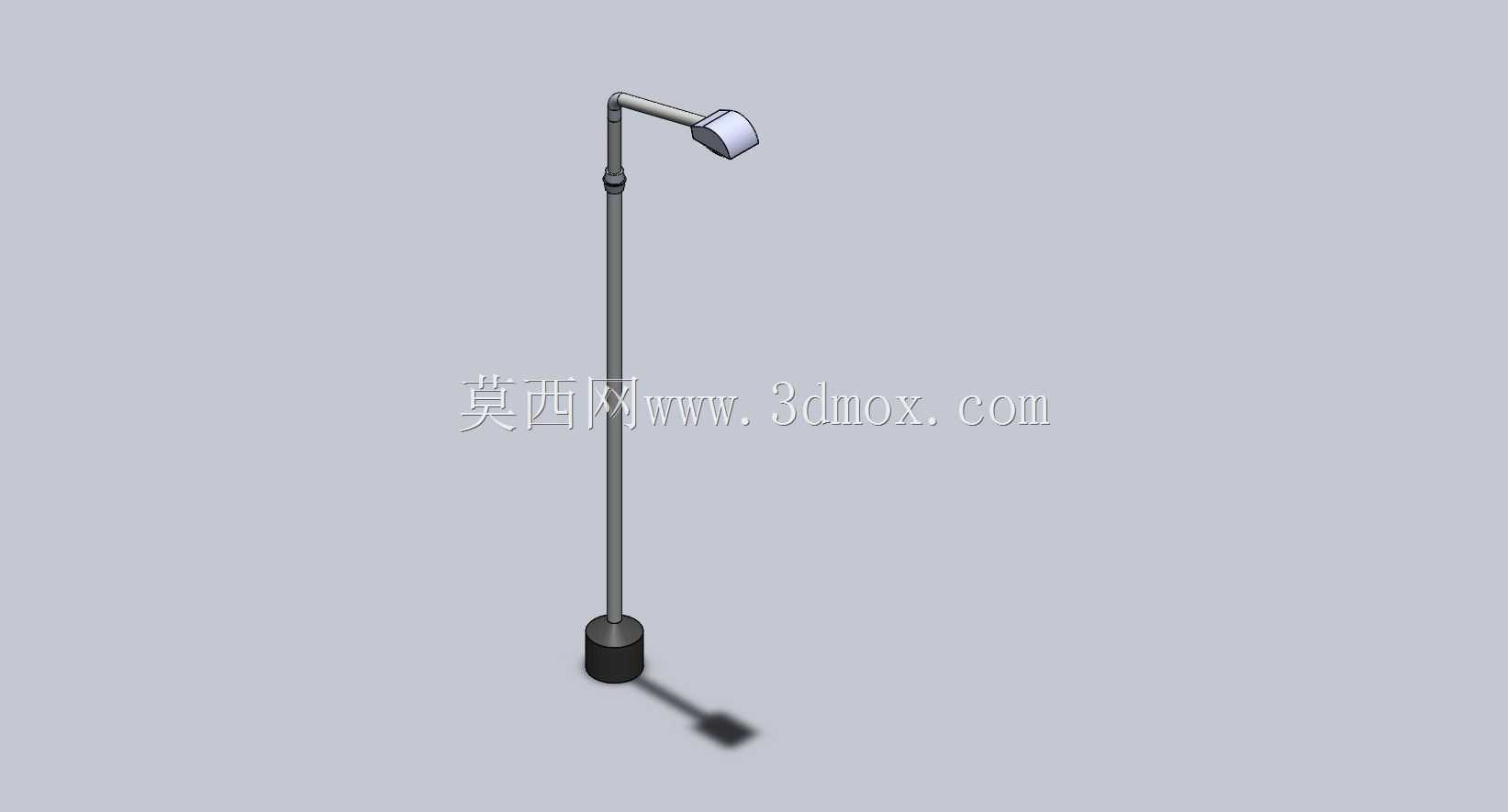

单臂弯杆道路照明路灯结构设计

这款单臂弯杆路灯的三维结构设计，完全围绕市政道路、园区支路、厂区内部通道的实际照明需求搭建，在建模阶段就充分考虑了户外长期服役的各类工况约束。从结构组成来看，整体分为底部预埋固定座、竖直主灯杆、弯折悬臂、灯头腔体四个核心部分，底部固定座采用加厚圆柱配重结构，设计时预留了与混凝土基础匹配的安装孔位，安装边界适配常规市政道路路灯的基础浇筑尺寸，不需要额外定制特殊规格的预埋件，能直接适配多数支路照明项目的施工标准。竖直主灯杆采用等径直杆设计，杆身设置了一处衔接加固节点，既可以拆分加工降低长杆件的运输难度，也能在节点位置预留检修穿线的操作空间，杆体内部为中空走线结构，所有供电线缆都内置在杆腔内部，避免户外长期风吹日晒造成线缆老化破损，同时也能减少外部线缆固定件带来的风阻影响。弯折悬臂从杆身上部向侧方延伸，弯折角度经过反复校核，能让灯头的照射范围刚好覆盖单侧人行通道与半幅机动车道，不会出现光线过度偏移到道路外侧造成光浪费，也不会因为仰角不足导致照明范围过短、路面出现照明暗区。灯头部分采用封闭腔体结构，建模时预留了光源模组与驱动电源的安装位，腔体边缘做了止口设计，配合密封胶条就能达到户外使用的防水防尘要求，灯头外壳的倾斜角度兼顾了光线投射方向与雨水自然滑落的需求，避免表面积水长期浸泡密封结构。在实际应用场景中，这类路灯适配6-8米宽度的支路、小区内部道路、工业园区巡检通道、校园步道等区域，不需要过高的灯杆配置就能满足均匀照明的要求，整体结构没有多余的装饰性构件，加工工艺适配常规的管材切割、焊接、表面喷塑流程，生产环节不需要开制特殊模具，能有效控制生产制造成本。建模过程中所有衔接位置都做了圆角过渡处理，既避免尖锐边角在运输安装过程中划伤施工人员，也能减少应力集中点，提升户外长期使用的结构强度，应对大风、温差变化等户外工况时不容易出现焊缝开裂、构件变形的问题。安装时只需要将底部固定座与提前浇筑好的混凝土基础通过螺栓锁紧，完成杆体内部线缆对接后，依次固定悬臂与灯头即可，整体安装流程不需要特殊的大型吊装设备，小型工程队伍就能完成施工作业，后期维护时也可以直接从杆身的节点位置打开检修口，完成线缆与光源的更换，不需要整体拆卸灯杆，大幅降低后期运维的人力成本。
