莫比乌斯概念异形公共建筑结构设计

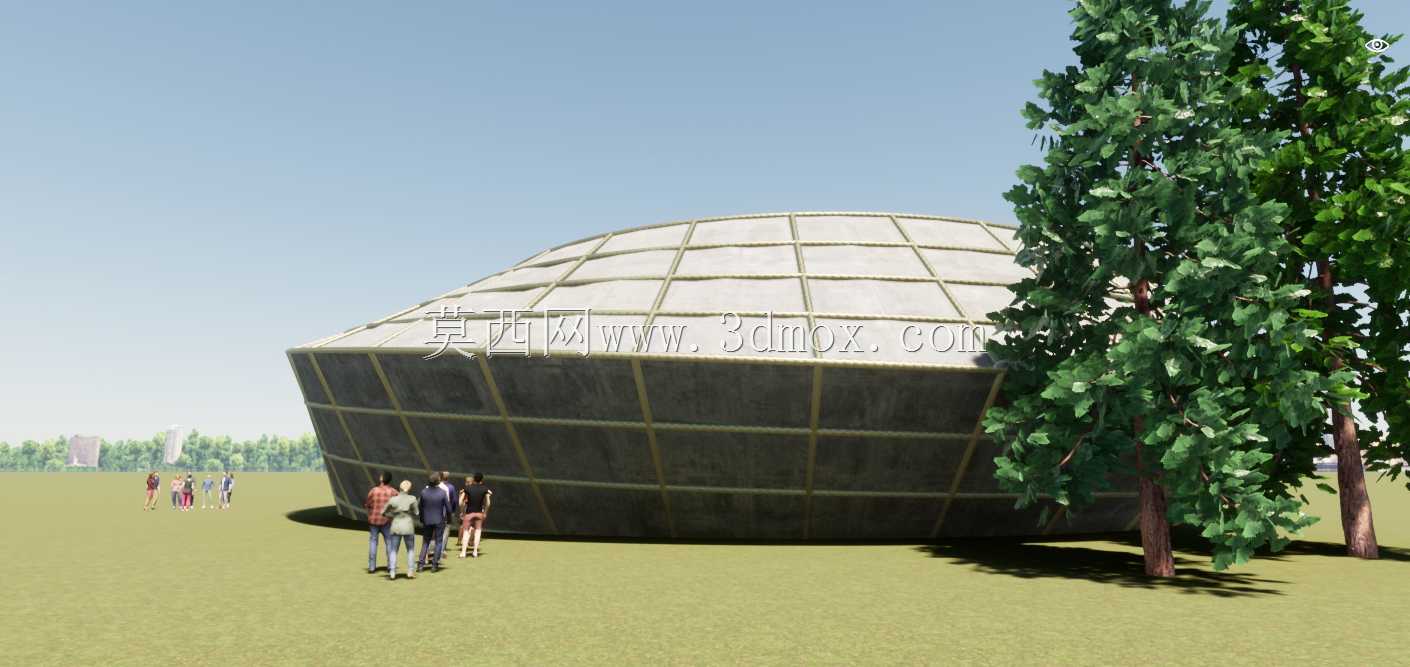

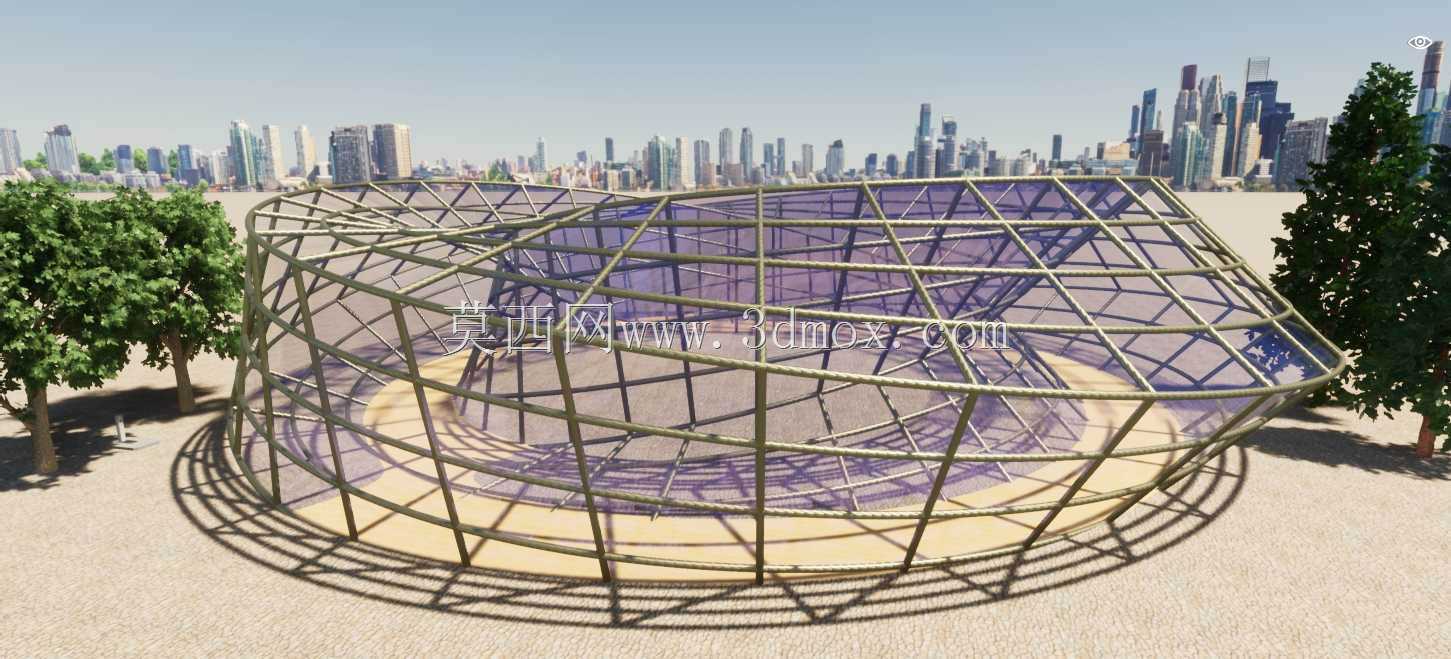

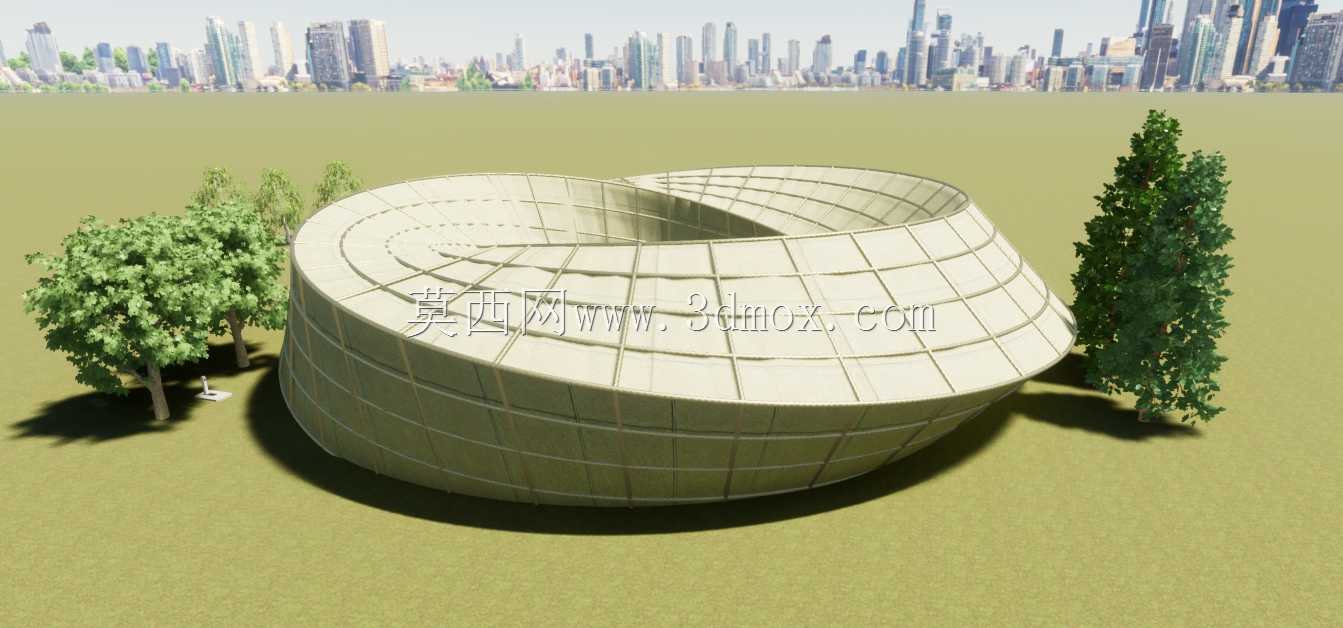

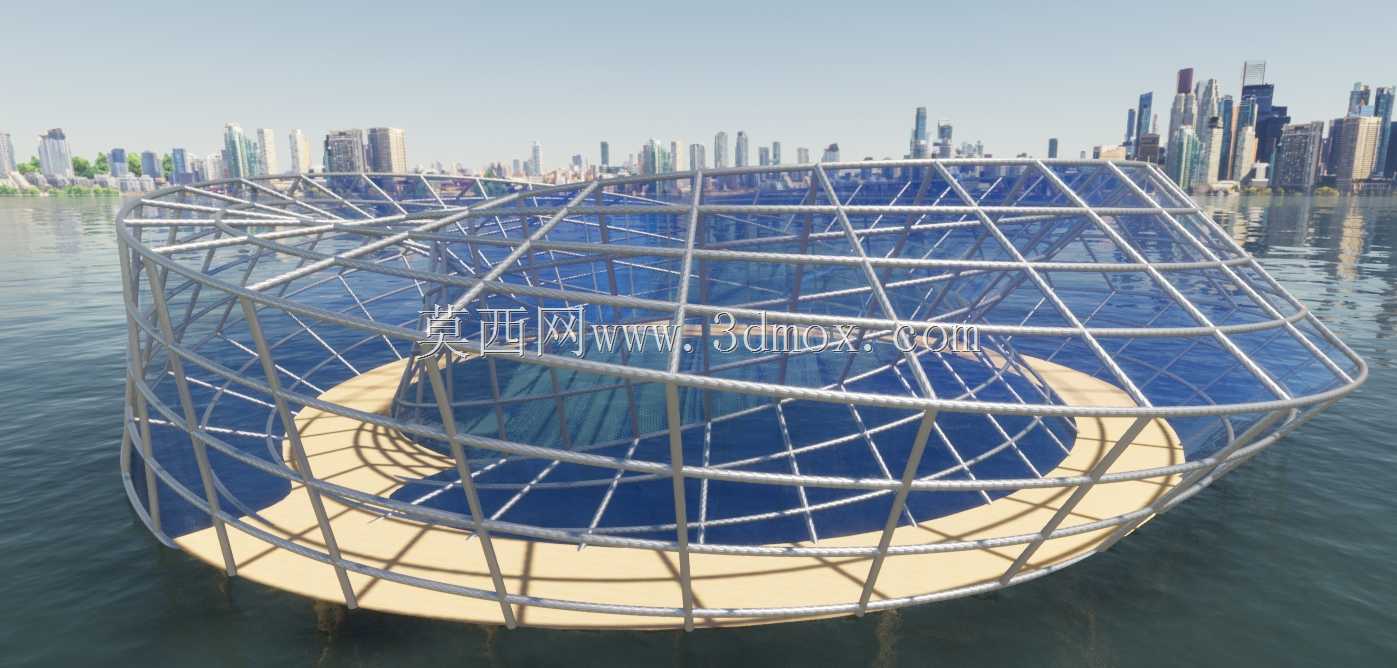

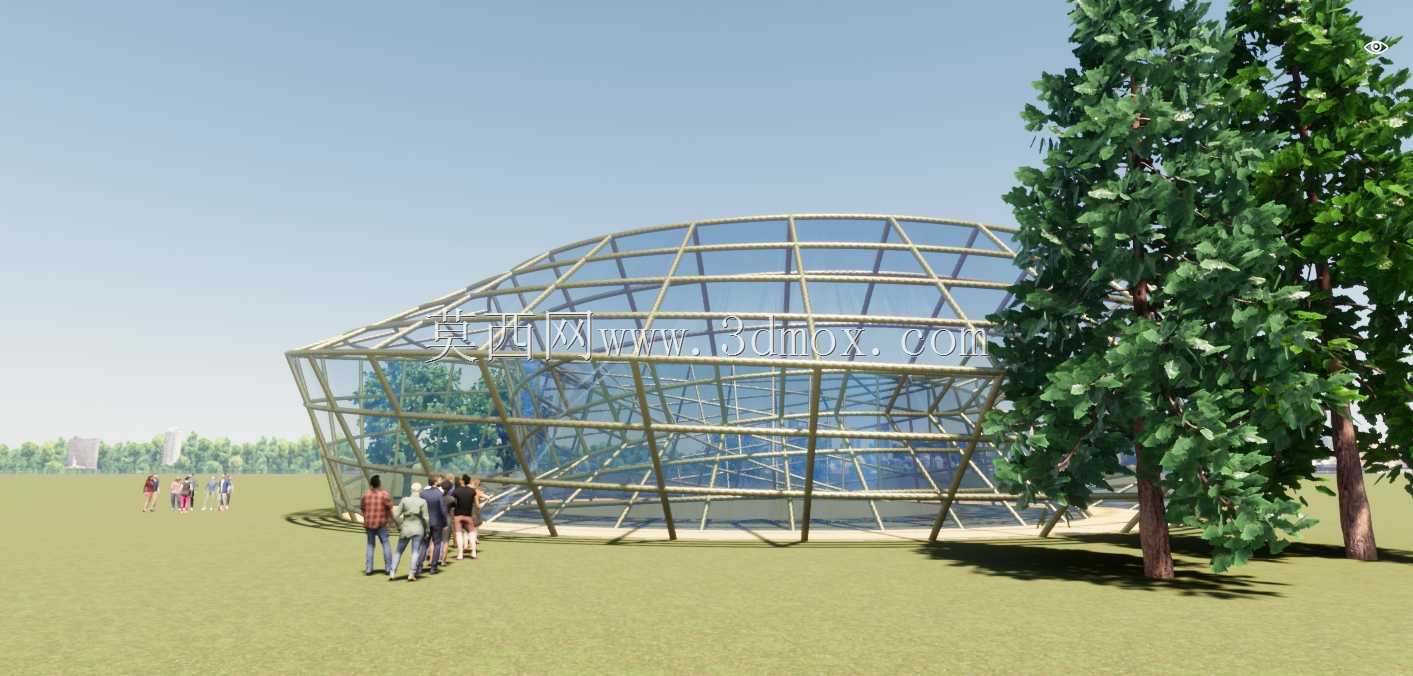

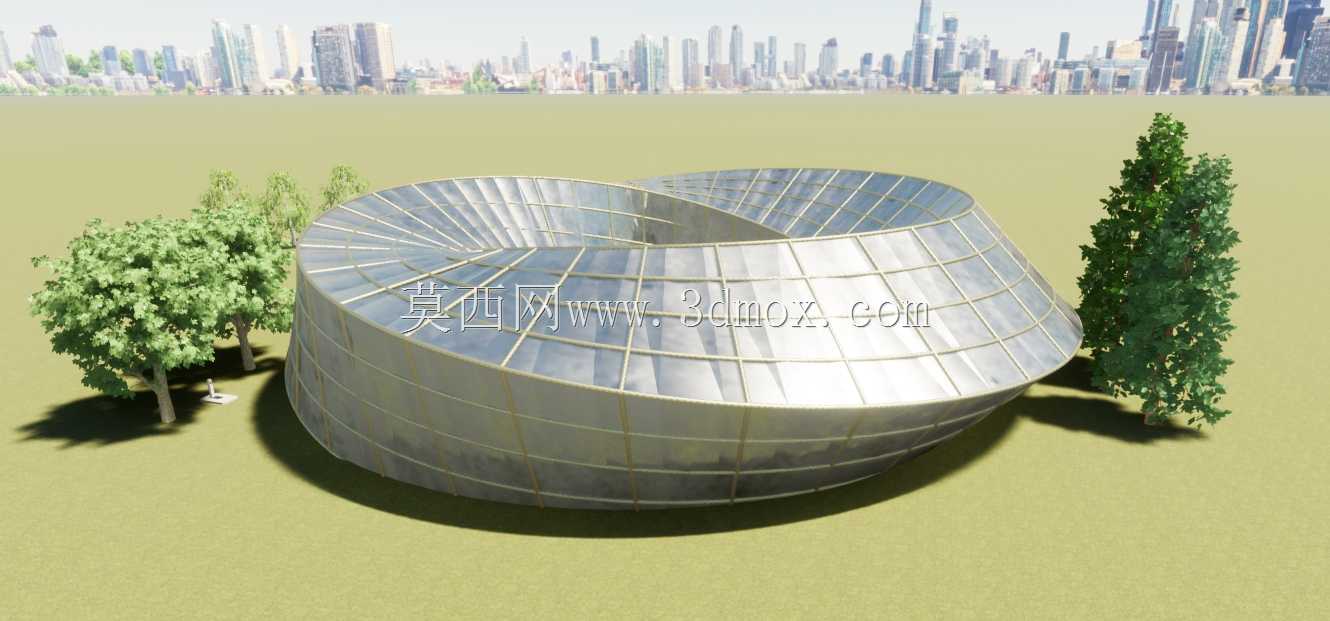

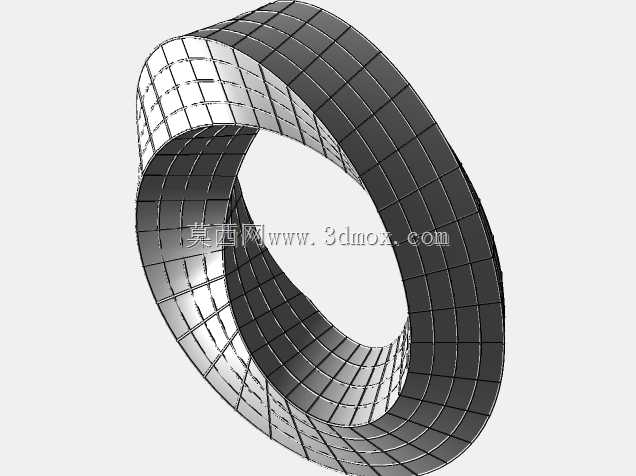

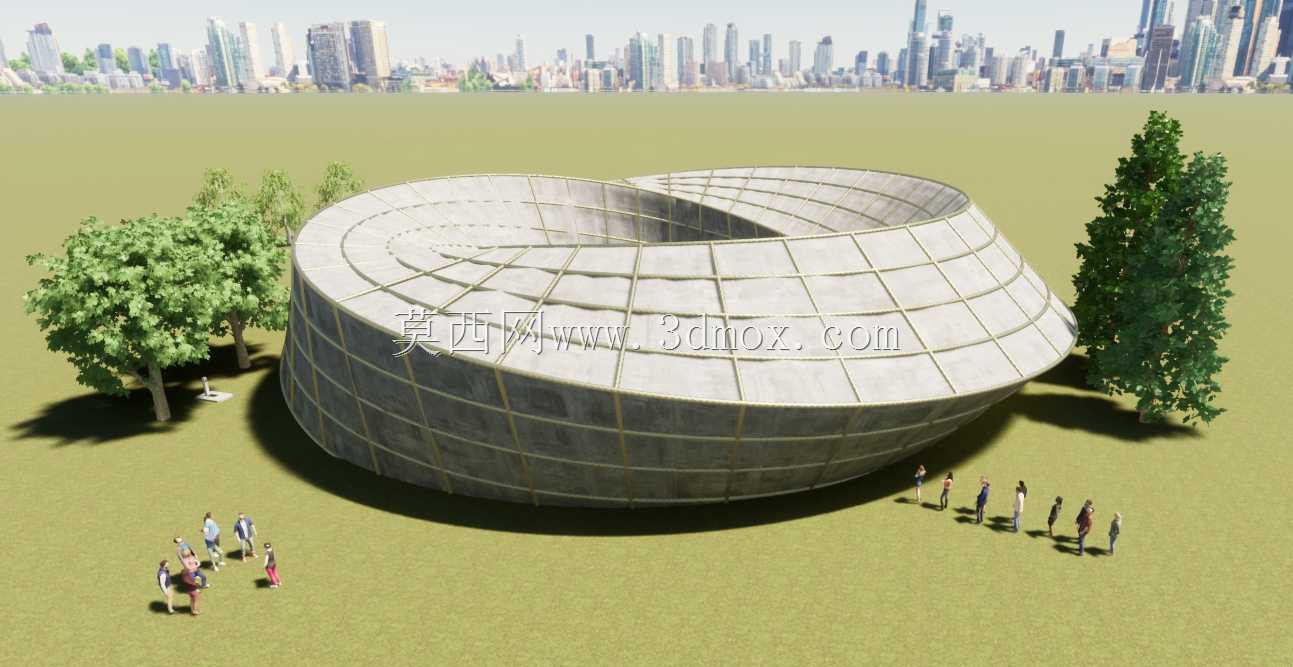

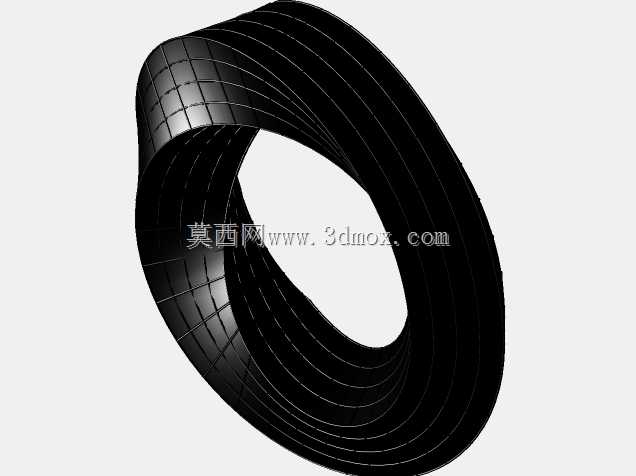

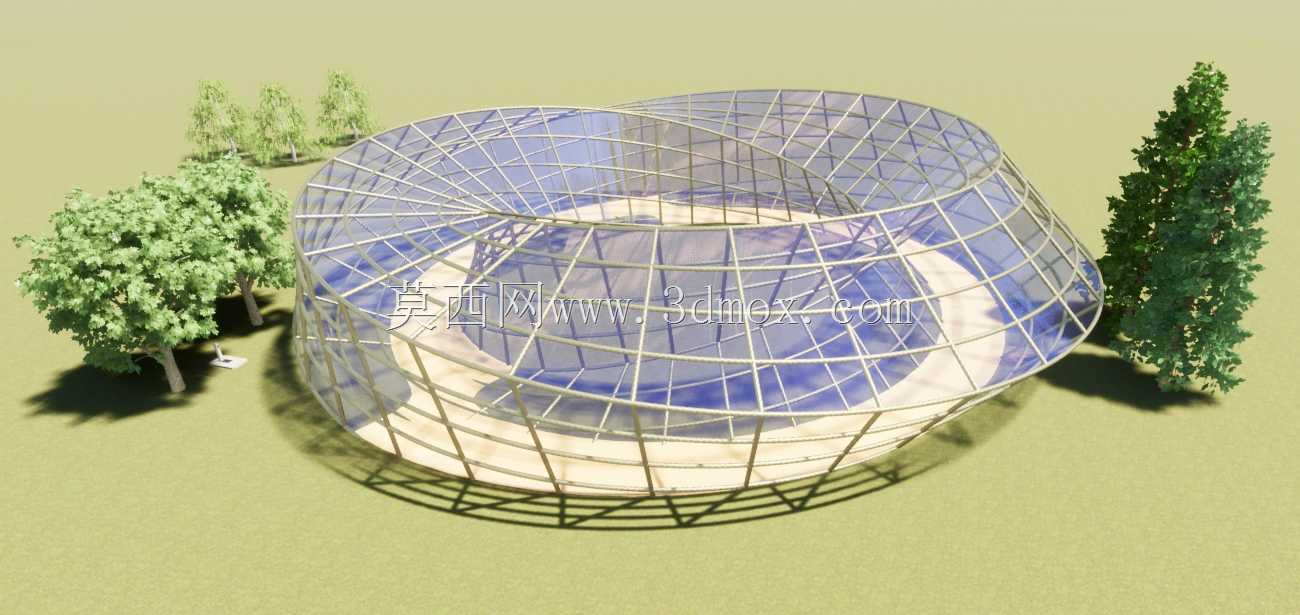

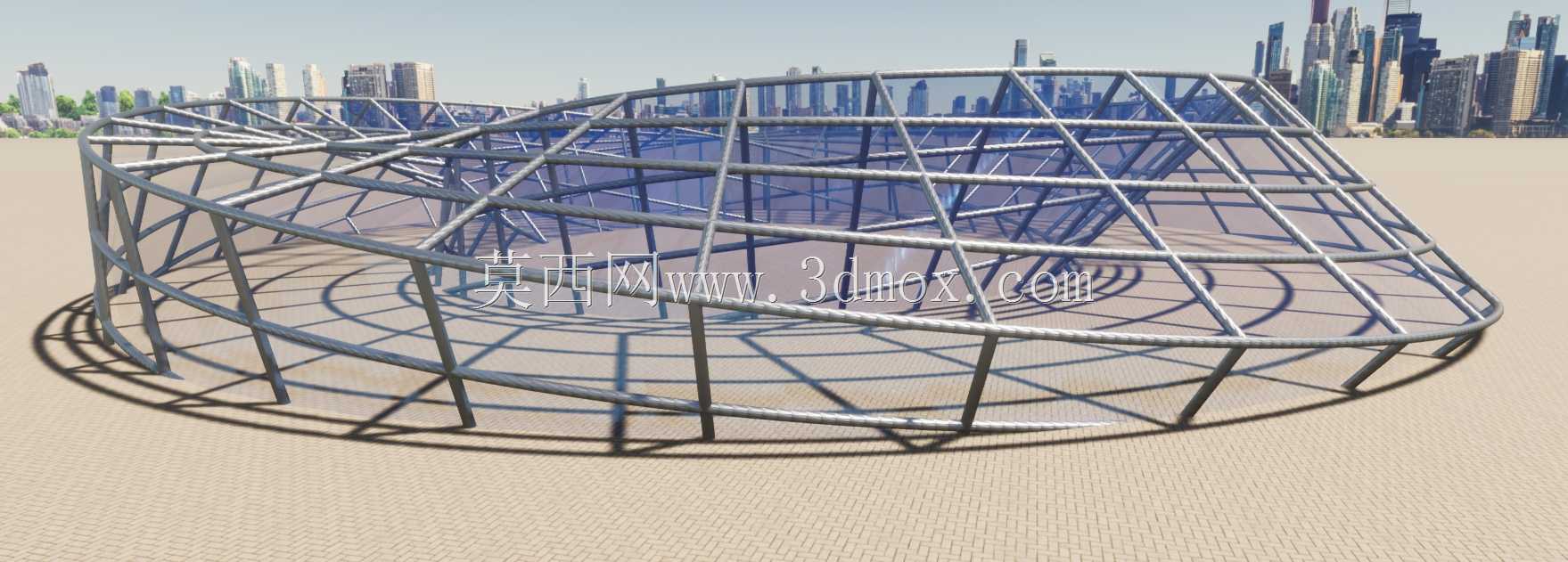

这款异形建筑结构的设计核心围绕莫比乌斯环的连续拓扑特性展开，打破传统建筑立面与屋面的明确分界，整体结构形成无断点的连续曲面闭环，在公共景观、城市展陈、文旅地标类场景中具备极强的视觉辨识度。从结构落地角度看，整体采用空间钢桁架作为主受力体系，每一段杆件的曲率都随曲面走势做参数化适配，不存在批量重复的标准直杆段，建模阶段需要逐段校核杆件的空间夹角与节点连接角度，避免现场安装时出现对接错位的问题。设计过程中优先考虑了人行流线的连续性，依托莫比乌斯环的单侧曲面特性，将参观步道与结构主体整合设计，访客可以沿着曲面坡道无高差折返行走，全程不需要设置突兀的台阶转换，兼顾无障碍通行需求。结构的安装边界需要结合场地地形做适配，基础采用环形离散点式承台，避开场地内原有乔木的根系范围，图中可见的周边绿植保留方案也被纳入结构避让设计中，承台点位根据树木投影位置做偏移调整，减少施工阶段对场地原生环境的破坏。外立面采用通透的点支式玻璃幕墙，幕墙分格随钢结构网格走势划分，每一块玻璃都是双曲面定制板块，建模时需要同步匹配曲面的法向角度，保证幕墙安装后与钢结构骨架完全贴合，不会出现局部缝隙不均的问题。从实际使用功能来看，这类无内部隔断的连续曲面建筑，内部空间可以灵活划分展陈、休憩、观景等不同功能区，没有传统建筑的承重墙柱遮挡视线，空间通透感极强。结构受力校核阶段，需要重点考虑曲面不同位置的风荷载差异，因为异形曲面的风阻系数与常规方正建筑差异极大，不能直接套用普通建筑的荷载取值，需要结合曲面的迎风角度逐段计算风荷载取值，同时考虑钢结构温度变形的释放，在环体的几个关键拐点位置设置变形滑移节点，避免温度应力累积造成结构变形。屋面排水设计也顺着曲面走势做了隐蔽式有组织排水，排水槽隐藏在钢结构杆件的内侧，顺着曲面坡度将雨水引导至基础位置的集水井，不会在立面暴露排水管道破坏整体视觉效果。这类结构的三维建模过程中，需要先搭建拓扑连续的曲面基准，再基于曲面生成钢结构的杆件中心线，逐段调整杆件的截面规格与连接节点，保证所有节点的螺栓连接操作空间充足，不会出现杆件夹角过小导致现场无法拧紧紧固件的问题。
