Rehau rauvolet C3百叶窗快门辊结构

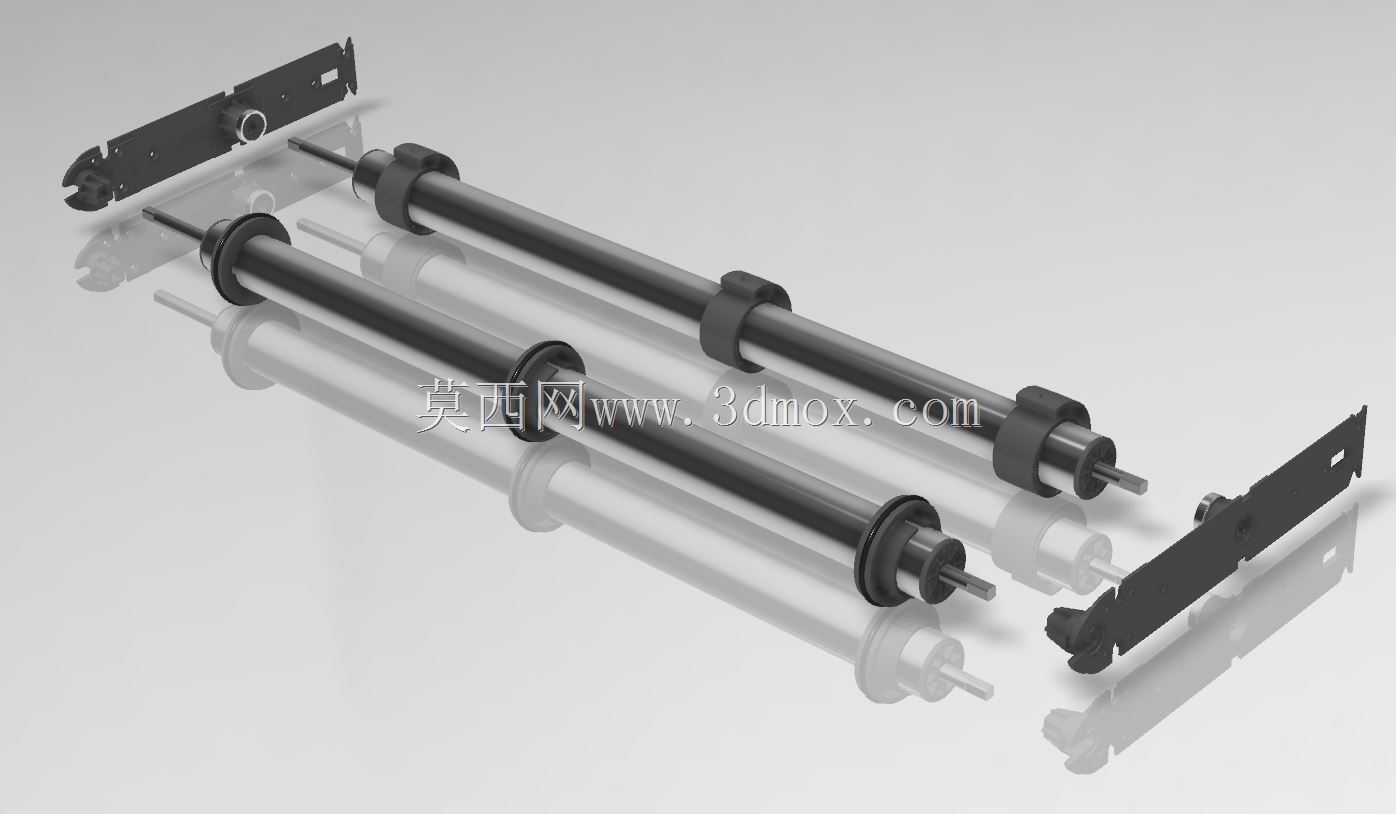

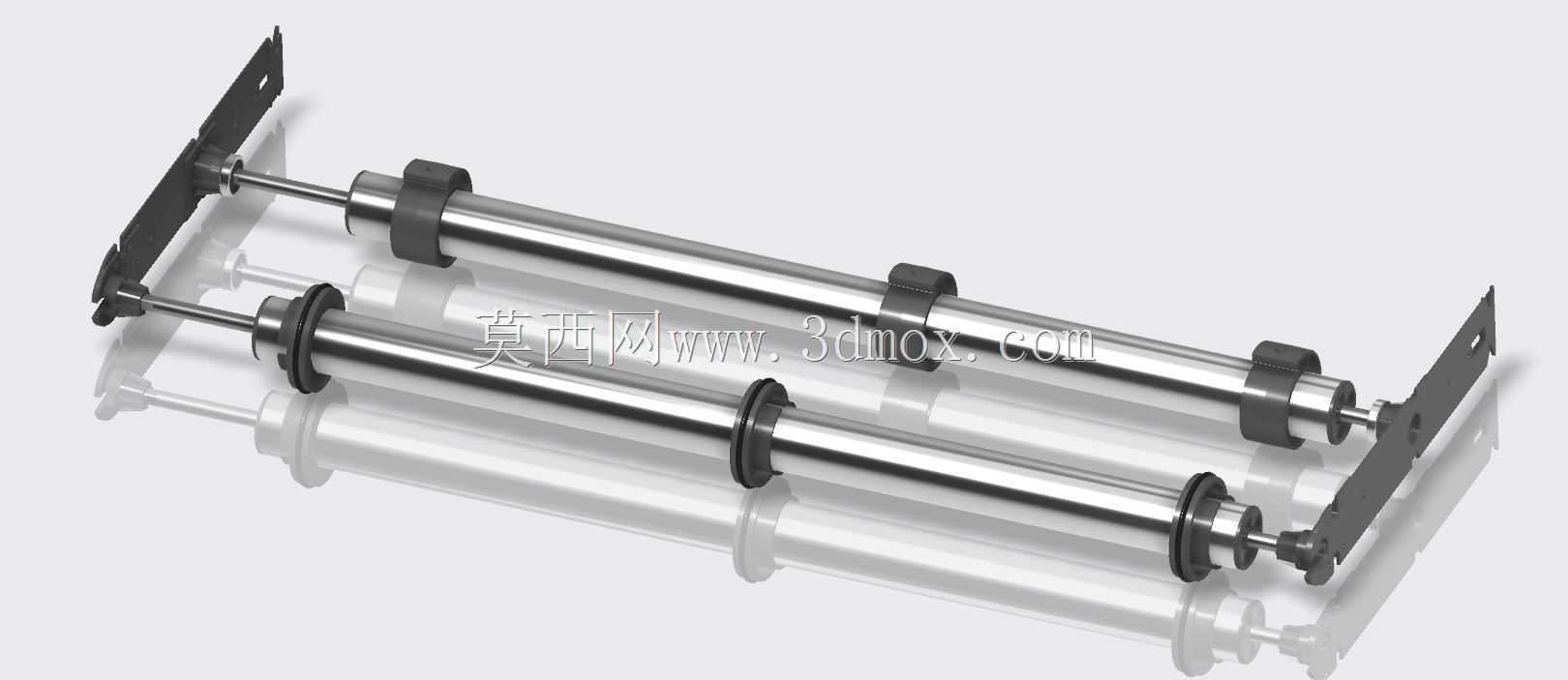

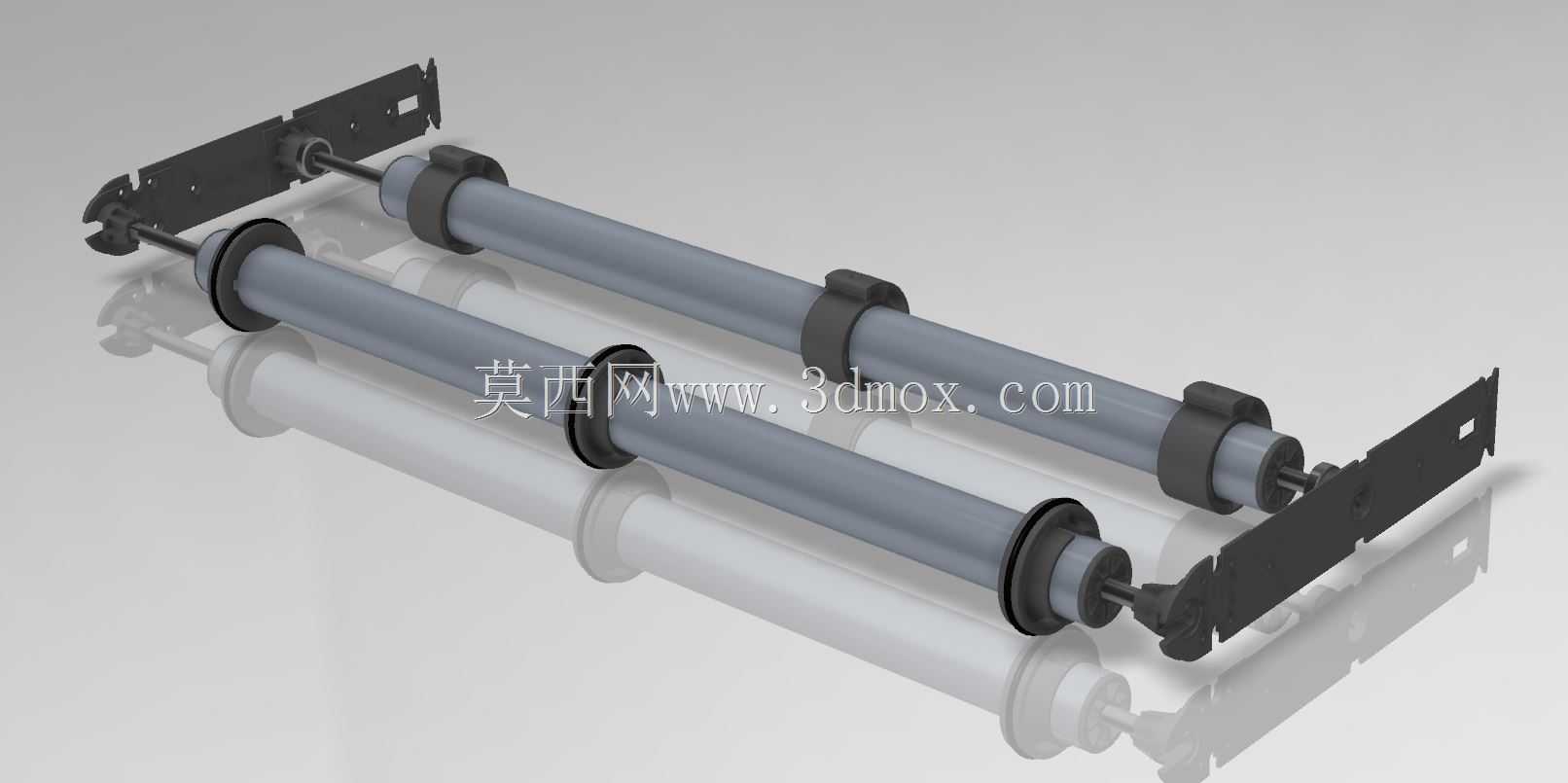

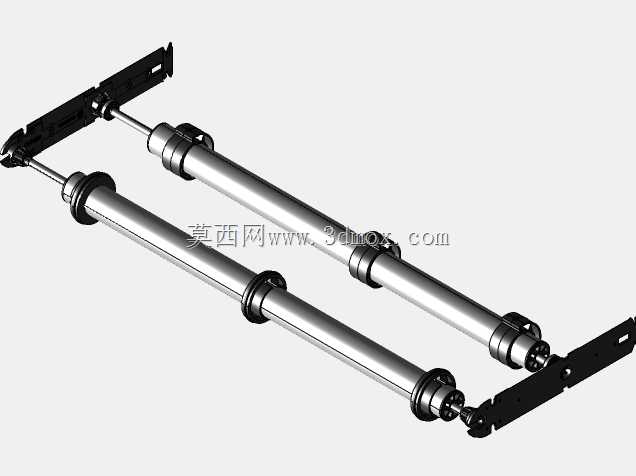

这款快门辊是配套百叶窗设备使用的核心传动执行部件，日常主要应用在民用建筑遮阳百叶、工业厂房通风百叶、商用隔断百叶的启闭传动系统中，承担卷帘收放、叶片角度同步调节的核心作用，区别于普通窗帘辊轴的单一支承结构，该部件采用双辊平行排布的结构形式，能在百叶收卷过程中对帘片形成双侧夹持导向，避免帘片在升降过程中出现偏摆、卡滞、褶皱的问题，哪怕是大跨度的宽幅百叶帘，也能保证整幅帘面收放同步，不会出现两侧升降速度差导致的帘面歪斜。从结构设计逻辑来看，两根平行辊轴的同轴度公差控制在0.05mm以内，轴体上间隔布置的限位胶圈采用过盈配合方式固定在轴身，对应不同宽度规格的帘片可以灵活调整胶圈的固定位置，不需要重新加工轴体就能适配多种尺寸的百叶产品，大幅提升了部件的通用适配性。辊轴两端的安装支架采用折弯成型的金属板材制作，支架上预留的安装孔为长圆孔设计，现场安装时可以根据窗体的实际安装基面偏差微调辊轴的水平度，补偿土建施工或者窗体加工带来的尺寸误差，降低现场安装的调试难度。辊轴的轴端连接结构采用快拆式设计，日常维护时不需要拆解整个窗体框架，就能单独抽出辊轴更换磨损的胶圈或者清洁轴体积尘，大幅降低后期运维的工作量。在安装边界上，该辊组的整体安装宽度可以根据百叶帘的实际幅宽匹配对应长度的轴体，支架的突出安装高度控制在35mm以内，安装后可以完全隐藏在百叶帘的上轨罩壳内部，不会外露影响窗体的整体外观效果。辊体表面做了硬质氧化处理，长期在高湿度、多粉尘的环境下使用也不会出现锈蚀、表面起毛刺的问题，和帘片接触的胶圈采用耐磨橡胶材质，摩擦系数适中，既可以保证传动过程中不打滑，也不会因为硬接触刮伤帘片表面的装饰涂层。实际运行过程中，双辊的夹持结构可以让帘片在收卷时保持整齐层叠，不会出现帘片错位导致的收卷直径不均问题，哪怕是频繁启闭的高频使用场景，也能保证长期运行的稳定性，不会因为长期往复转动出现部件松脱、传动失效的问题。
