多翼式涡轮叶片动力组件结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261478
  • 多翼式涡轮叶片动力组件结构设计
  • 多翼式涡轮叶片动力组件结构设计
  • 多翼式涡轮叶片动力组件结构设计

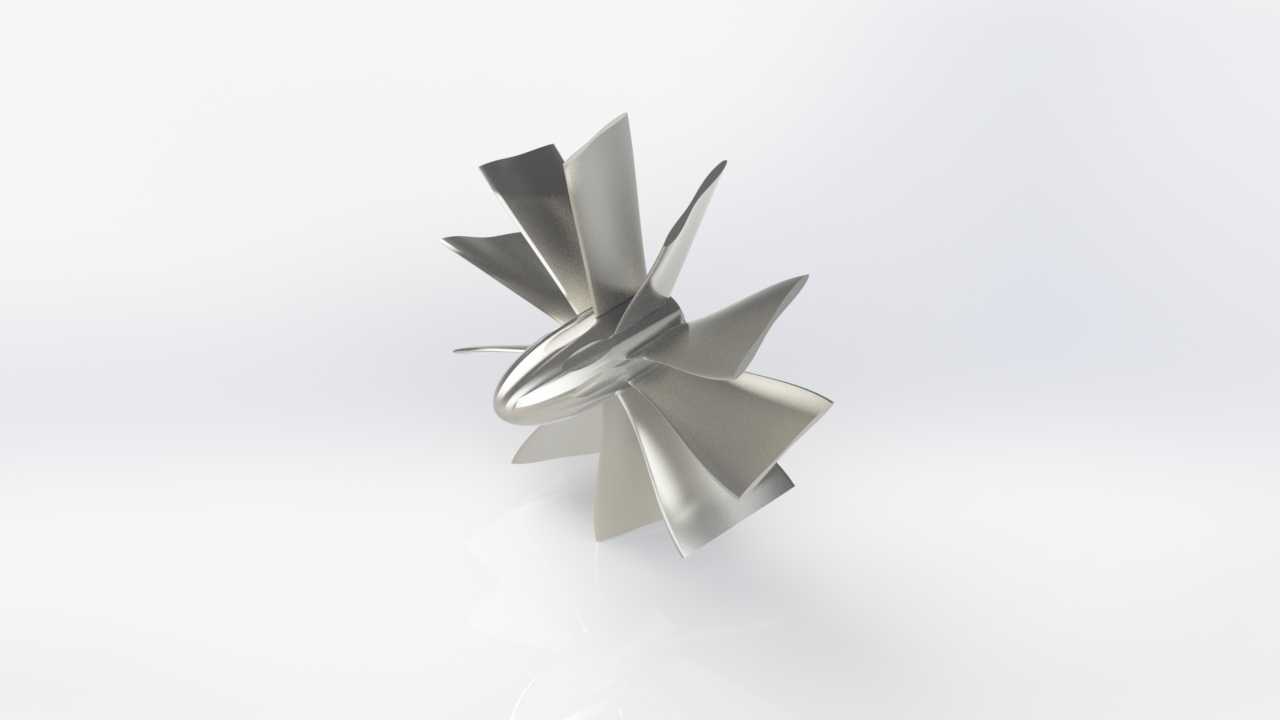

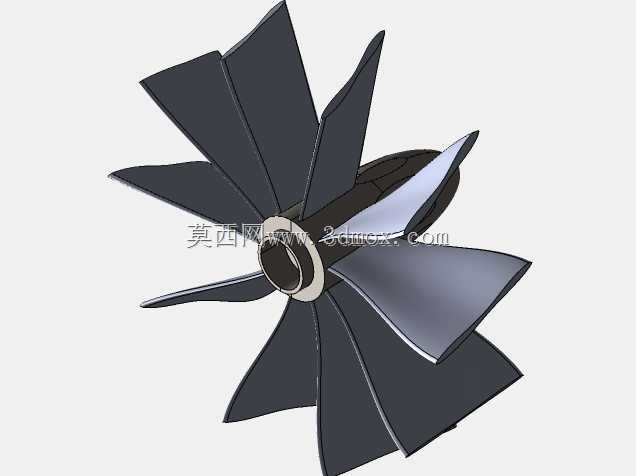

这类多翼式涡轮叶片组件,核心应用场景覆盖流体能量转换类设备,在航空推进系统、工业燃气轮机、车用涡轮增压装置、流体输送泵组以及部分能量回收透平设备中都承担核心做功职能,其本质是通过自身曲面结构完成流体动能与转轴机械能的相互转换,是透平类设备中直接决定能量转换效率的核心部件。从实际设备运行逻辑来看,该叶片组件安装在设备的转轴段,前端的整流罩结构首先对来流进行导向梳理,避免流体直接冲击叶片根部形成紊流损耗,沿周向均匀排布的翼型叶片会承接来流的冲击作用力,将流体的轴向或径向冲量转化为驱动转轴旋转的扭矩,或是在作为压气机部件使用时,通过叶片高速旋转对流体做功,提升流体的压力与流速,满足下游工况的压力需求。在设计思路层面,该组件的叶片采用了变截面扭曲翼型设计,不同半径位置的叶片安装角存在连续渐变,这一设计是为了匹配不同叶高位置的线速度差异,让整个叶片展向的流体攻角都保持在高效区间,避免叶尖部位因线速度过高出现气流分离,也防止叶根部位因线速度过低导致做功能力不足;叶片前缘做了圆弧钝化处理,能够降低来流冲击的局部应力集中,同时减少含杂质流体对叶片前缘的冲蚀磨损,尾缘则做了收薄处理,减少叶片尾迹的涡流尺度,降低尾流损失。从安装边界来看,该组件的轮毂部分采用一体化流线型设计,中心预留与转轴配合的安装定位面,可通过键连接或过盈配合的方式与动力轴实现周向固定,叶片与轮毂的连接区域做了大圆角过渡,能够分散高速旋转时产生的离心力载荷,避免连接位置出现应力断裂;整体径向尺寸适配常规中小功率透平设备的腔体安装空间,轴向长度紧凑,不会占用过多的设备轴向布局空间,可直接适配现有同功率等级设备的腔体尺寸,无需对设备壳体做额外改造。在实际工况适配性上,该叶片的曲面曲率经过流体仿真优化,能够在宽流量区间保持较高的能量转换效率,当来流流量在额定工况上下30%区间波动时,叶片表面不会出现大面积的气流分离,设备运行的稳定性更强,同时叶片的排布角度经过动平衡校核,高速旋转时的振动量控制在允许范围内,可降低设备运行时的轴承负载,延长整套动力单元的维护周期。
