带角撑板的倾斜折弯金属板夹结构

　　在工业装配、传感器安装、小型工装定位的场景里，这类带角撑板的倾斜折弯金属板夹是很常见的小型固定连接件，很多时候它承担着将被固定件以特定倾斜角度挂载、支撑在安装基面的作用，避免被固定件与基面直接贴合造成的干涉、散热不畅或者信号遮挡问题。从结构上看，这个零件采用单块金属板材冲压折弯成型，没有额外的焊接拼接结构，整体工艺性较好，适合批量冲压生产，零件的一致性容易控制，成本也能控制在较低水平。

　　设计上，零件的两个端部都预留了圆形安装孔，其中一端的两个安装孔处于同一平面，是用来将整个板夹固定在安装基座上的，这两个孔的孔位间距经过匹配常见的安装螺柱间距设计，能适配M4到M6规格的常用紧固件，安装时不需要额外加工适配孔位，直接对齐基座上的预装螺柱就能完成固定。零件中部做了一次钝角折弯，形成倾斜的安装面，这个倾斜角度是根据实际安装需求设定的，能让固定在这个斜面上的部件保持预设的倾角，比如在安装光电类传感器时，这个倾角可以让传感器的检测面避开正面的强光直射或者结构遮挡，提升检测稳定性。

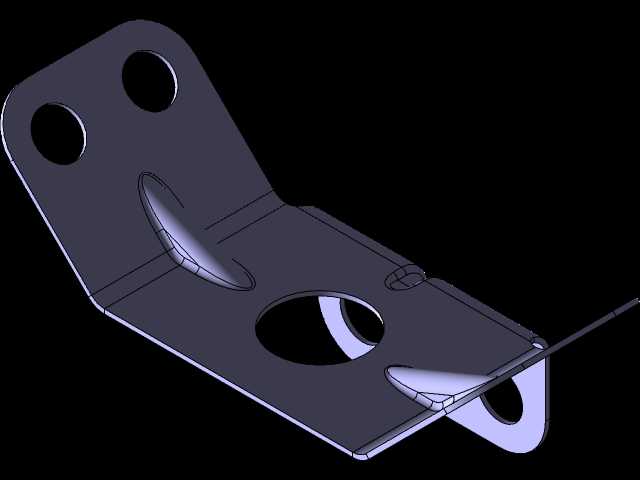

　　在折弯的转角位置，设计了一体冲压成型的角撑结构，也就是图中看到的凸起加强筋，这个结构不需要额外焊接加强筋，直接在冲压工序中一次成型，能大幅提升折弯位置的结构强度，避免在长期承重或者受到振动时，折弯位置出现金属疲劳开裂、角度变形的问题，很多同类无加强结构的板夹，在长期承受交变载荷的场景下，折弯处很容易出现应力集中导致的断裂，这个加强结构刚好对应力集中的位置做了补强，能有效延长零件的使用寿命。倾斜安装面上预留了一个大尺寸的中心过孔，这个孔一方面可以减轻零件的整体重量，另一方面可以让被固定件的线束、接头从孔中穿过，避免线束在零件侧面弯折造成的线皮磨损，同时也能给被固定件提供一定的散热空间，避免被固定件与金属板面完全贴合导致的热量堆积。倾斜面的末端还做了一个小的翻边折弯，翻边上同样预留了一个安装孔，这个孔是用来辅助固定被夹持部件的端部，防止部件在倾斜面上出现滑移，尤其是在设备有振动的工况下，这个端部的固定点能分担大部分的纵向滑移力，避免仅靠中部固定造成的螺栓松动。

　　从安装边界来看，这个板夹固定在基面上之后，整体的突出高度不会过高，不会占用过多的安装空间，适合在设备内部狭小的安装空间里使用，比如自动化设备的机架内部、传感器安装支架上、小型电气柜的内壁固定场景。零件的所有边缘都做了冲压后的圆角处理，没有尖锐的毛刺边，安装时不会划伤操作人员的手，也不会割伤被固定件的线束外皮。在材质选择上，这类零件一般会选用冷轧钢板或者不锈钢板材，冷轧板的成本较低，适合室内无腐蚀的场景，表面做镀锌或者喷塑处理就能满足防锈需求；不锈钢材质的版本则适合在户外或者有腐蚀介质的场景下使用，不需要额外做表面处理就能有较好的防锈能力。

　　在实际选型使用时，需要注意这个板夹的承重上限，因为是薄板冲压件，它不适合承载过重的部件，一般用来固定重量在1kg以内的小型传感器、小型电气元件、轻质管线等部件，如果需要承载更重的部件，则需要选择更厚板材制作的版本，或者额外增加支撑结构。安装时，基面一侧的两个固定孔建议加装平垫和弹垫，避免在振动工况下紧固件出现松动，倾斜面上固定被夹持件时，紧固件的锁紧力矩不要过大，避免薄板出现压溃变形，影响安装精度。这个板夹的倾斜角度是固定的，如果需要调整角度，则需要在倾斜面和被固定件之间增加角度调节垫片，或者选择可调角度的支架结构，但在角度固定的批量安装场景下，这种一体式折弯的板夹比可调角度的支架安装效率更高，角度一致性更好，不需要每次安装都调整角度，能大幅提升装配的效率。
