管道焊接作业用U型管夹持固定工装

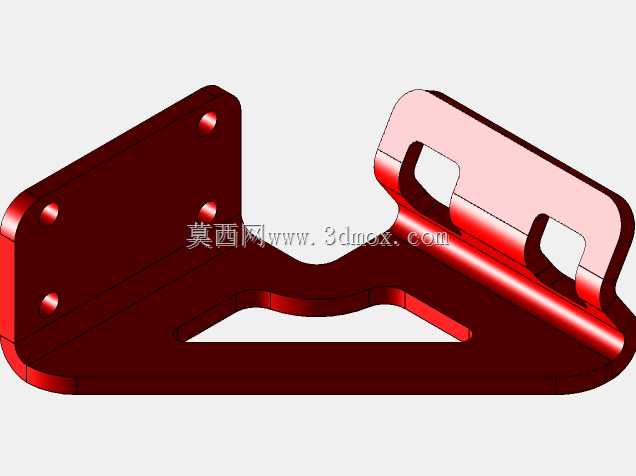

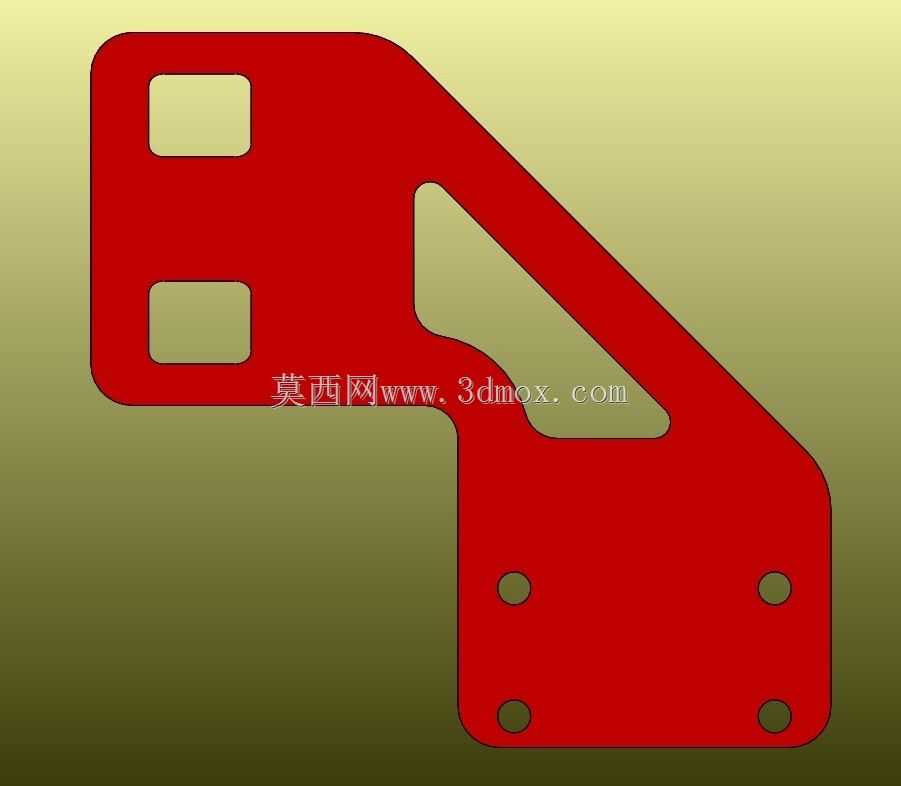

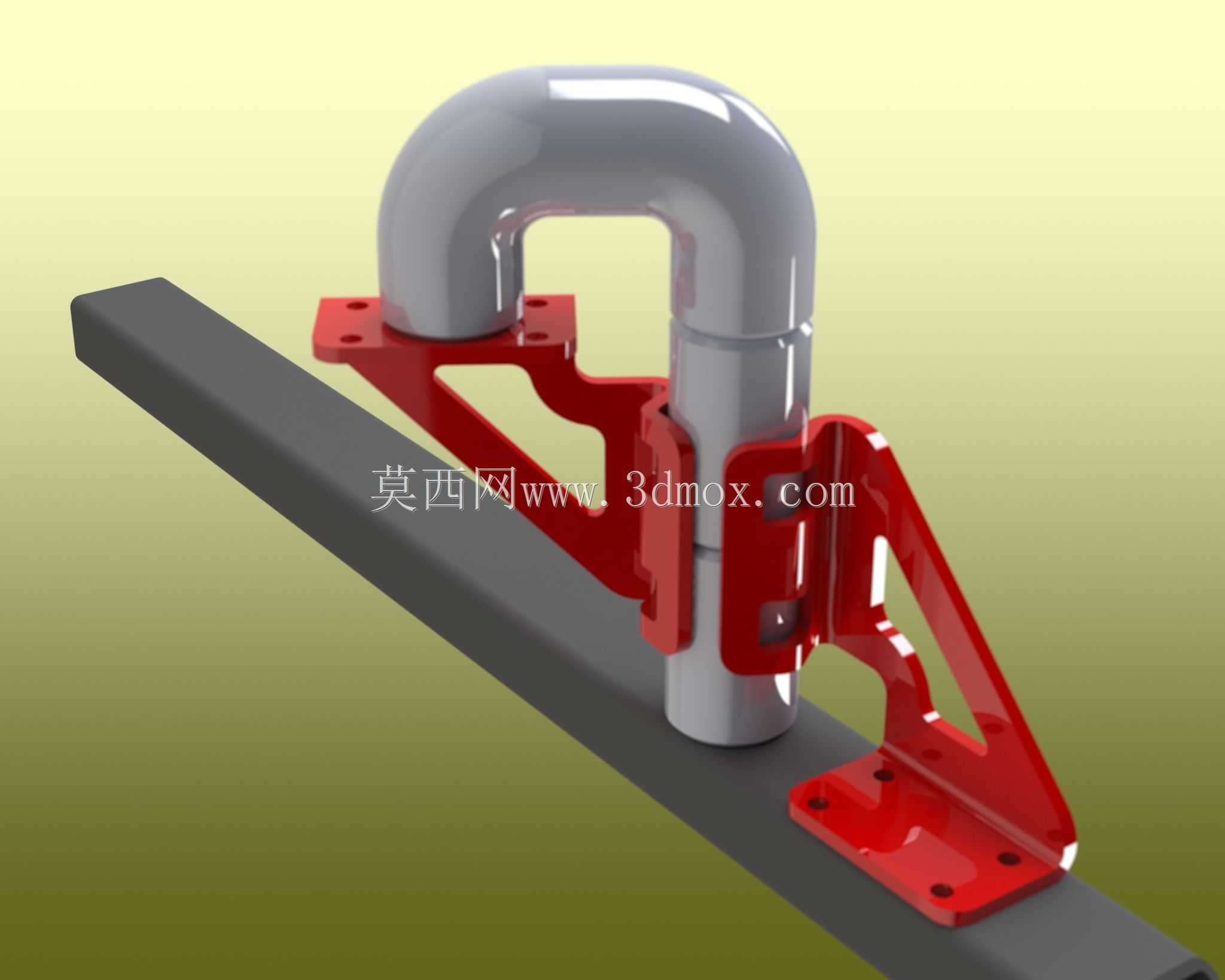

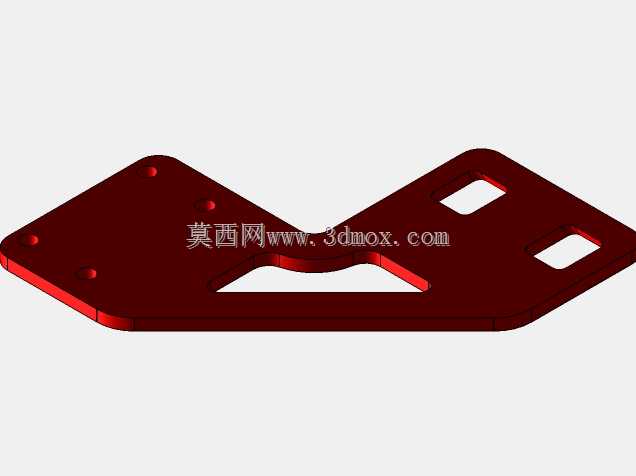

在现场管道预制、小型管路安装作业场景中，经常会遇到无专业弯管设备、小批量管路加工需求零散的情况，这类场景下若外协弯管加工，不仅周期长，小批量订单的加工成本也会大幅拉高，这套夹持固定结构就是针对这类现场作业需求设计的实用工装。整套工装采用钢板折弯拼接加焊接的成型工艺，主体支撑件通过钢板裁切后折弯出三角加强结构，无需复杂的铸锻工序，现场具备普通切割、焊接设备即可完成制作，适配零散作业的加工条件。结构上采用对称式双侧支撑设计，U型弯管段卡入两侧红色支架的定位槽内，底部通过带安装孔的法兰式底板与作业基准面连接固定，底板上的安装孔预留了足够的调节余量，可适配不同宽度的安装基座，不管是临时搭设在型钢作业梁上，还是固定在固定式焊接工作台面，都能通过螺栓完成快速装夹。两侧的夹持臂预留了管位适配空间，可兼容一定外径范围内的金属管道，不需要针对每一种管径单独更换夹具，在现场多规格小管径管路焊接作业时，能减少工装切换的辅助时间。设计时特意将支撑臂做成带三角加强的折弯结构，相比纯平板焊接的支架，抗侧向扭曲的能力提升明显，管道焊接时承受的敲击、定位顶紧力不会让支架出现变形偏移，保证管口对接的同轴度。安装边界上，整套工装的横向跨度控制在常规型钢作业梁的宽度范围内，不需要额外加宽作业台面，U型管的安装高度预留了足够的焊枪操作空间，焊工在进行环缝焊接时，焊枪不会和支架结构发生干涉，能一次性完成整圈焊缝的连续焊接，减少接头缺陷。这套工装除了用于管道焊接时的定位固定，也可作为小口径管路现场折弯时的受力支撑座，配合手动弯管工具完成小角度弯管作业，替代部分专业弯管设备的功能，在野外作业、小型维修班组的施工场景中实用性极强，不需要依赖大型加工设备即可完成管路的装夹定位作业，大幅降低小批量管路加工的门槛。
