建筑用三轨式滑动采光天窗结构设计

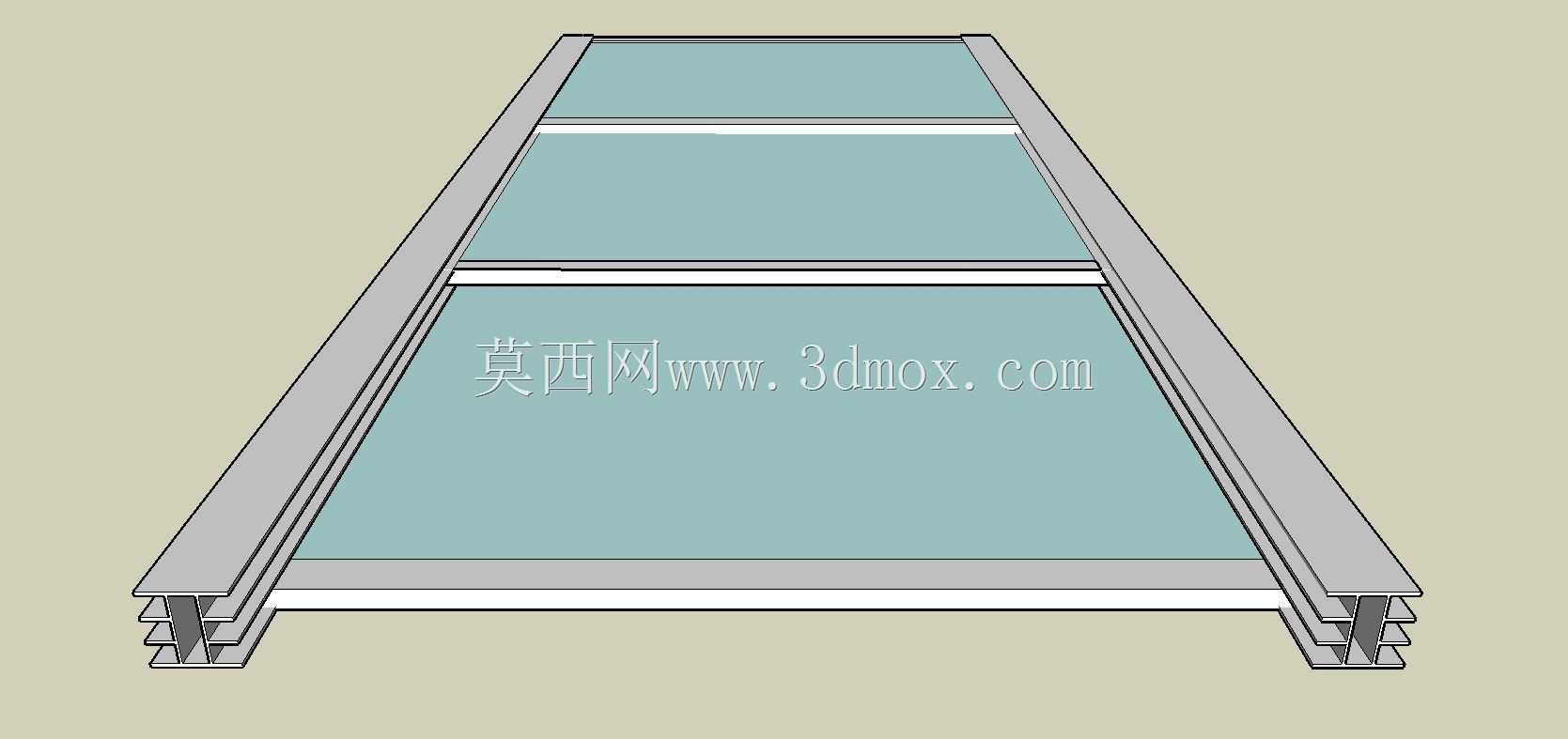

这款滑动天窗主要适配民用住宅斜屋面、商业建筑采光顶、阳光房顶面等安装场景，日常可承担屋面自然采光、可控通风的功能，在降雨天气闭合后可实现可靠的屋面防水密封，部分大跨度场景下也可作为上人屋面的检修通道口使用。从结构设计逻辑来看，整体采用双侧平行导轨承载的滑动方案，导轨采用多腔铝合金挤出型材加工，型材截面自带多层阶梯式排水腔与密封胶条嵌槽，可在窗扇滑动全程避免雨水倒灌进室内侧，导轨的安装基面预留了标准紧固件安装孔位，可直接与屋面预埋的钢质檩条或者混凝土基座通过螺栓锁紧固定，安装时需保证双侧导轨的平行度公差控制在每米长度不超过1mm，避免窗扇滑动过程中出现卡滞。窗扇部分采用三段式独立平移结构，每扇窗的边框与玻璃接触位置设置了柔性缓冲胶垫，既可以缓冲玻璃受风压产生的微变形，也能避免金属边框与玻璃硬接触导致的玻璃碎裂问题，玻璃部分采用中空钢化夹胶配置，可满足屋面区域的抗冲击、保温隔热要求，每扇窗扇底部配置了四组静音滑动滚轮，滚轮采用耐磨尼龙材质内嵌深沟球轴承，滑动阻力小且长期使用无明显异响，窗扇与导轨的搭接位置设置了两道重叠密封结构，闭合状态下可隔绝室外粉尘与雨水渗入。设计过程中充分考虑了屋面安装的边界限制，整体导轨的安装宽度可根据屋面预留洞口尺寸做适配调整，窗扇的最大开启面积可达到整体洞口面积的三分之二，能够满足大通风量的使用需求，导轨两端设置了硬质限位块，可避免窗扇滑动超程脱轨，同时在每扇窗的侧边设置了可手动操作的锁止结构，锁止点采用多点锁闭设计，闭合后可抵御强风天气下的风压荷载，避免窗扇被强风掀开。在实际选型应用中，这类滑动天窗不需要额外设置复杂的开窗机构，手动即可顺畅操作，维护成本较低，适配绝大多数坡度在15度到60度之间的斜屋面安装场景，安装时需在导轨与屋面基层之间铺设连续的防水卷材，与屋面原有防水层做无缝搭接，从构造层面杜绝渗漏隐患。
