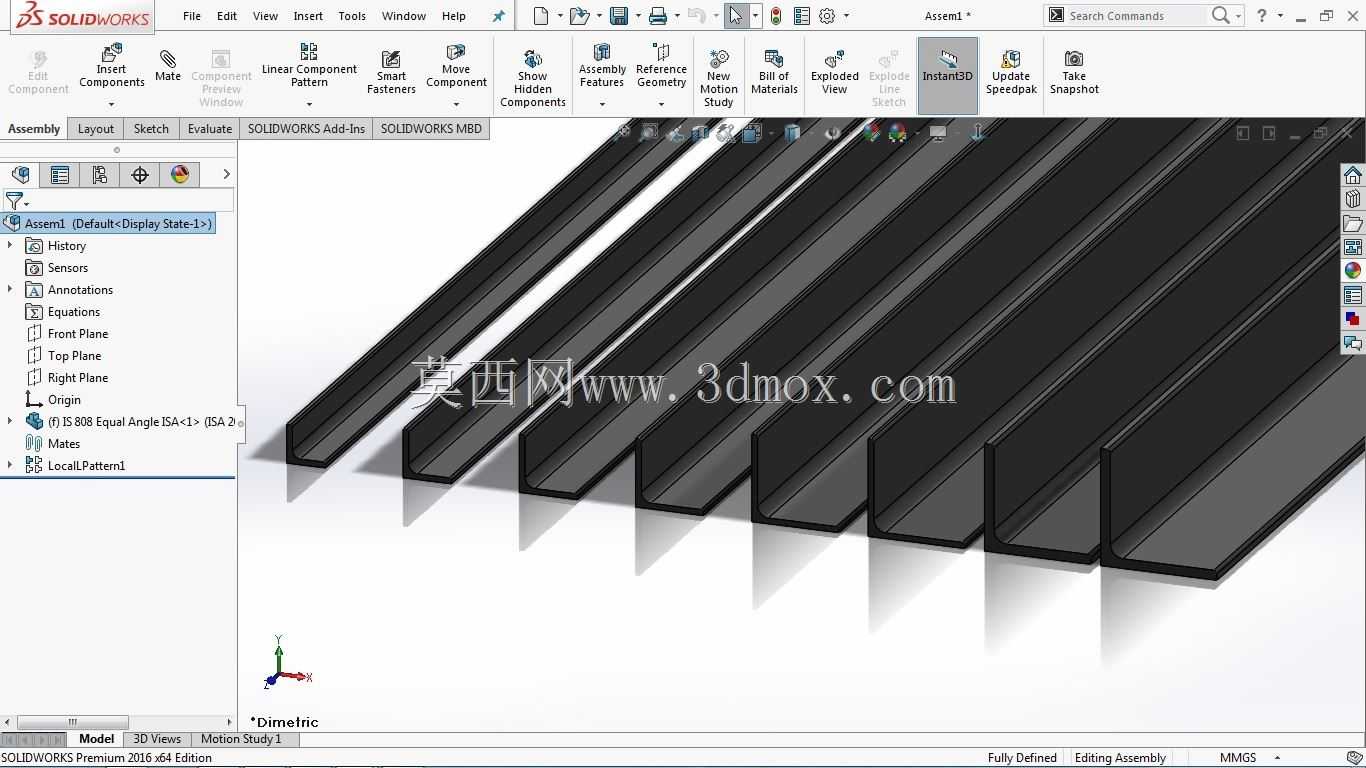

印度标准等边角钢型材三维设计模型

在钢结构厂房搭建、输电铁塔架设、工业设备机架焊接、户外支架预制等场景中，等边角钢是应用频次极高的结构受力型材，不同地区的执行标准直接决定了型材的截面参数、受力性能与安装适配性，这款对应IS 808（1989）标准的等边角钢模型，完全贴合印度市场通用的型钢尺寸规范，可直接用于面向南亚区域出口的钢结构项目选型、结构校核与装配模拟。从设计逻辑来看，建模过程优先还原了等边角钢的截面几何特征，严格遵循标准中规定的边宽、边厚、圆角半径等核心参数，没有随意简化内角过渡圆弧与边端倒角细节，避免后续做有限元受力分析时，因截面特征缺失导致应力集中区域的计算结果出现偏差，尤其是在做机架焊接节点模拟、螺栓孔位排布时，精准的截面轮廓能直接反映型材与连接板、螺栓紧固件的实际干涉情况，减少现场安装时的配切、打磨工作量。从实际使用角度出发，这类等边角钢常作为设备框架的主承力立柱、斜向支撑构件，也可用于输电线路横担、仓储货架的主横梁、户外广告牌的背撑结构，建模时保留了型材的完整实体特征，既可以直接截取任意长度用于装配体搭建，也能基于该基础模型快速派生不同定尺长度的构件，还能在对应边面上直接绘制孔位、焊接坡口等加工特征，无需重新绘制截面草图。在安装边界层面，模型的截面形心位置、回转半径等隐含几何特征完全匹配标准要求，做结构受力验算时可直接提取截面参数代入计算，无需额外核对纸质标准的尺寸偏差，针对不同规格的同系列等边角钢，也可通过修改截面草图的驱动尺寸快速派生，大幅提升系列化项目的建模效率。在跨区域项目协作中，使用对应目标市场标准的型材模型，能避免因标准差异导致的材料采购错误、构件无法适配的问题，尤其是做海外项目的三维交底时，精准的标准件模型能让施工方、采购方快速明确材料规格，减少沟通成本。
