离心泵组配套工艺输送管道总成设计

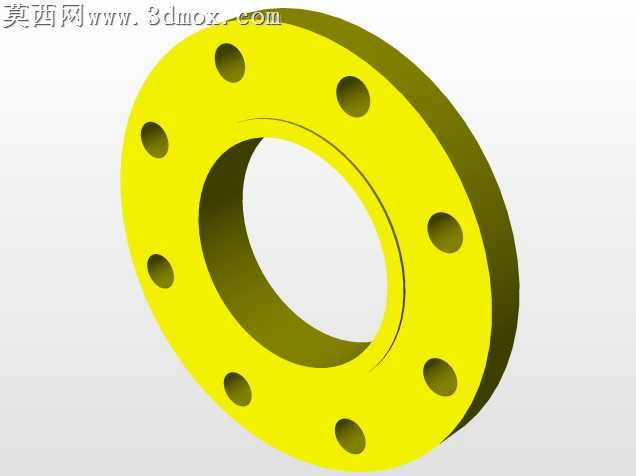

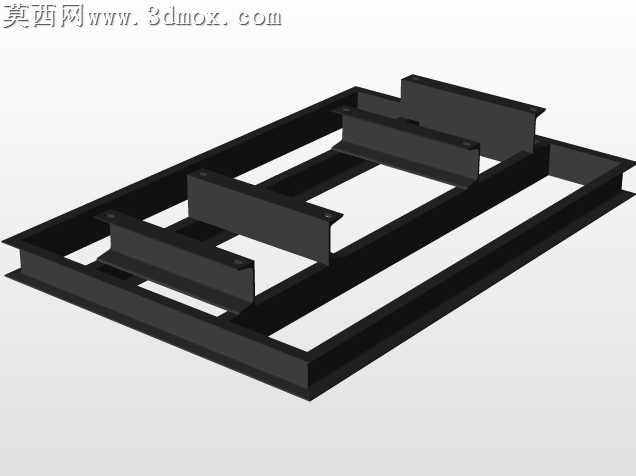

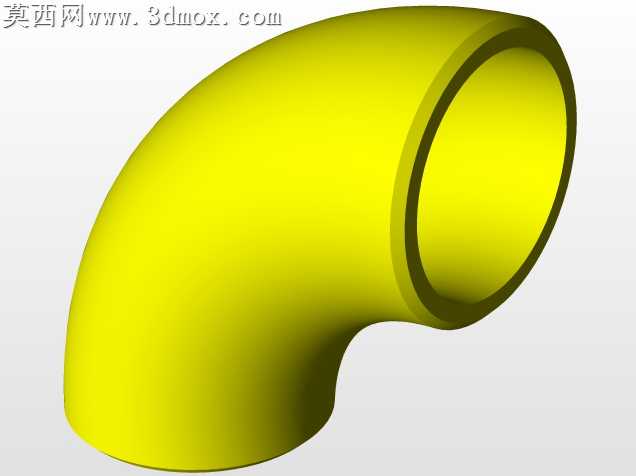

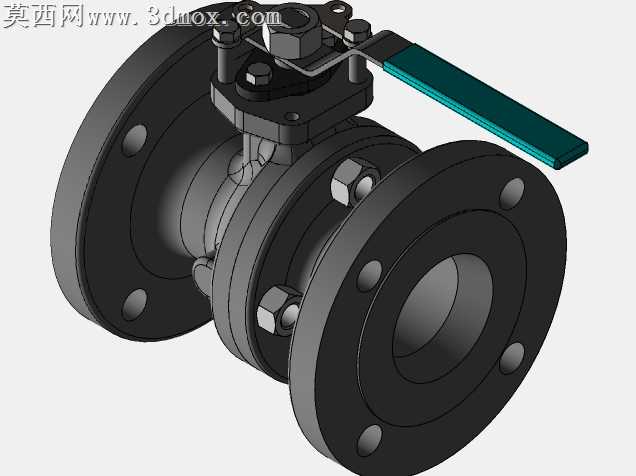

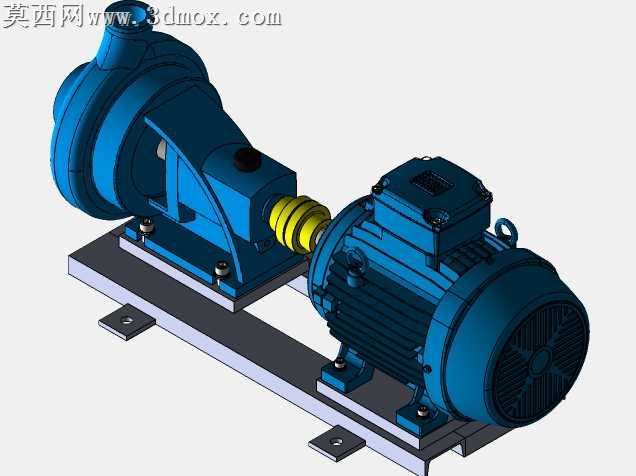

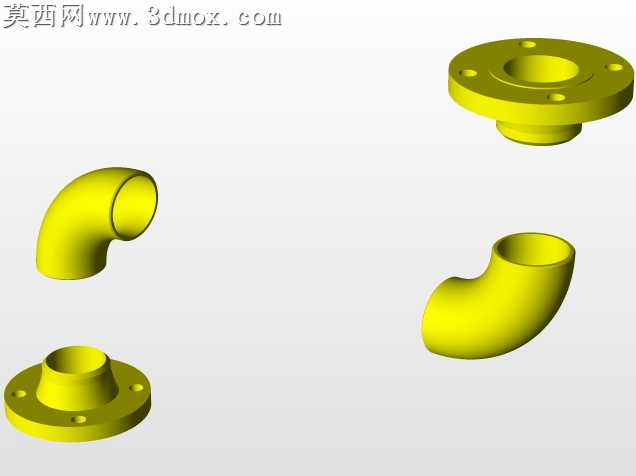

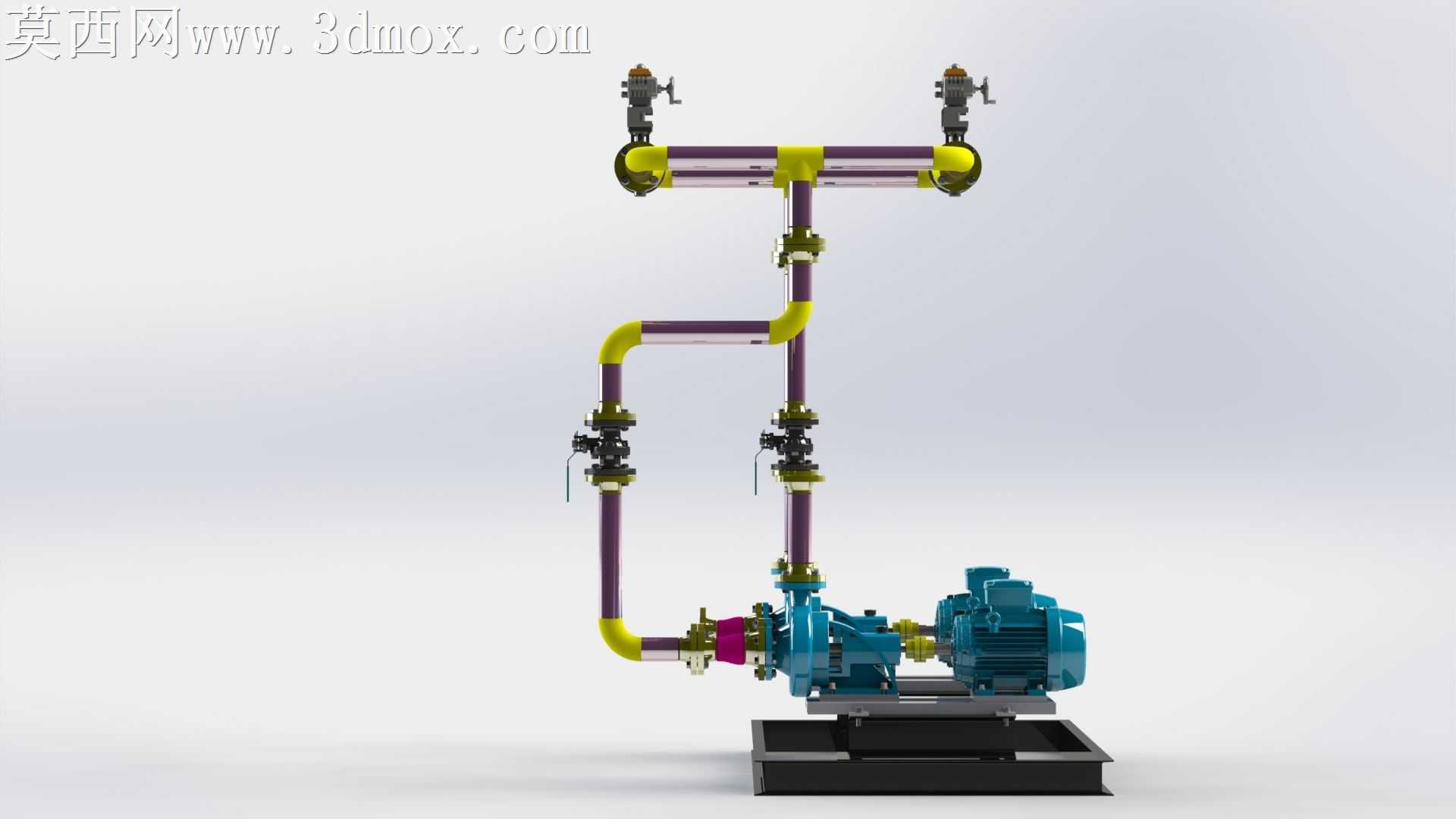

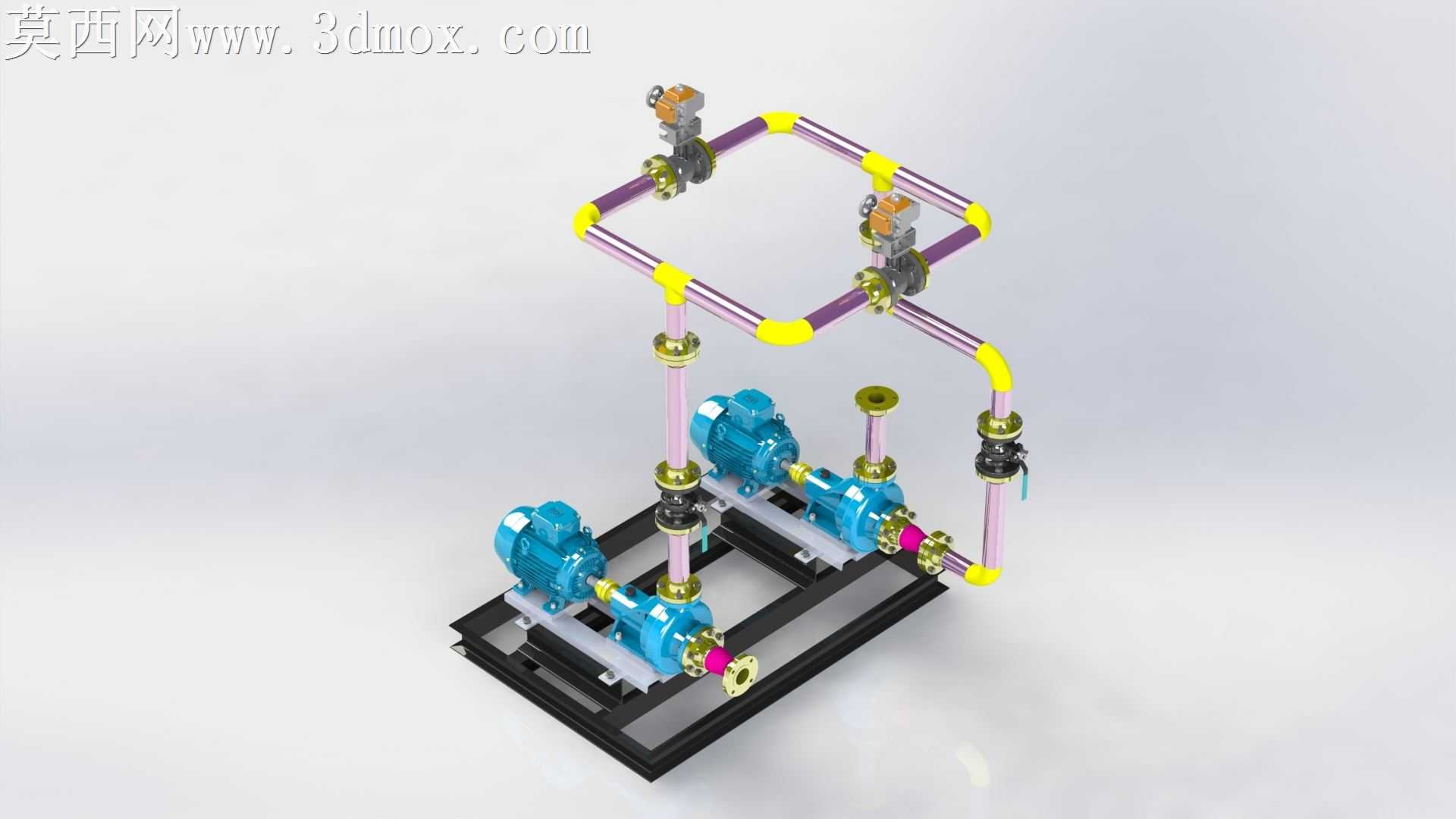

本模型为工艺流体输送配套的管道泵组总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循流体输送管路的工程设计规范，对每一处连接结构、装配间隙都做了符合实际生产要求的参数校准。模型整体以撬装式集成底座为承载基础，底座采用框架式钢结构设计，建模时对型材拼接的焊缝位置、安装地脚的预留孔位都做了精细化还原，保证底座承载四台离心泵及整套管路时的结构合理性。动力单元为四台卧式离心泵，建模时还原了泵体的蜗壳流道外形、泵轴密封结构、联轴器连接段以及配套驱动电机的散热筋、接线盒等细节结构，泵体与底座之间的安装支座、减震垫结构也做了完整呈现，清晰展示泵组的安装固定逻辑。管路部分采用紫铜色金属质感材质模拟工艺输送管道，管道转弯处采用标准弯头衔接，所有管道对接位置都搭配黄色防护套结构的卡箍式快接接头，同时在管路的关键节点设置了多组控制阀组，阀门的手轮、阀杆、阀体密封结构都做了分部件建模，可清晰展示阀门的通断控制结构，管道与泵体的进出口连接处采用法兰对接结构，法兰的螺栓孔位、密封面结构都严格按照标准法兰参数建模，保证装配关系的准确性。渲染阶段采用哑光工业灰作为背景环境，对泵体部分赋予饱和度适中的蓝色金属漆材质，清晰区分动力单元与管路结构；管道部分赋予带轻微反光的金属紫铜材质，接头防护套采用明黄色哑光塑料材质，阀门部分采用银灰色金属材质搭配黑色密封件材质，底座采用深灰色哑光钢材材质，通过不同材质的粗糙度、反光度参数调整，让整体模型的视觉层次清晰，各部件辨识度高。设计思路上采用集成化撬装设计，将泵组、管路、阀门全部集成在统一底座上，既保证流体输送路径的流畅性，减少不必要的管路弯折带来的流阻损失，也让整套系统具备可整体吊装运输的特性，管路走向采用上下分层的排布方式，预留出充足的设备操作、维护空间，阀门位置设置在便于人员操作的高度，符合实际工业场景的使用需求，模型完整还原了工艺管道系统从动力输入、流体输送到通断控制的全流程结构，可用于流体输送系统的方案展示、结构教学以及装配模拟使用。
