带移动防护支架的工业氩气储罐设计

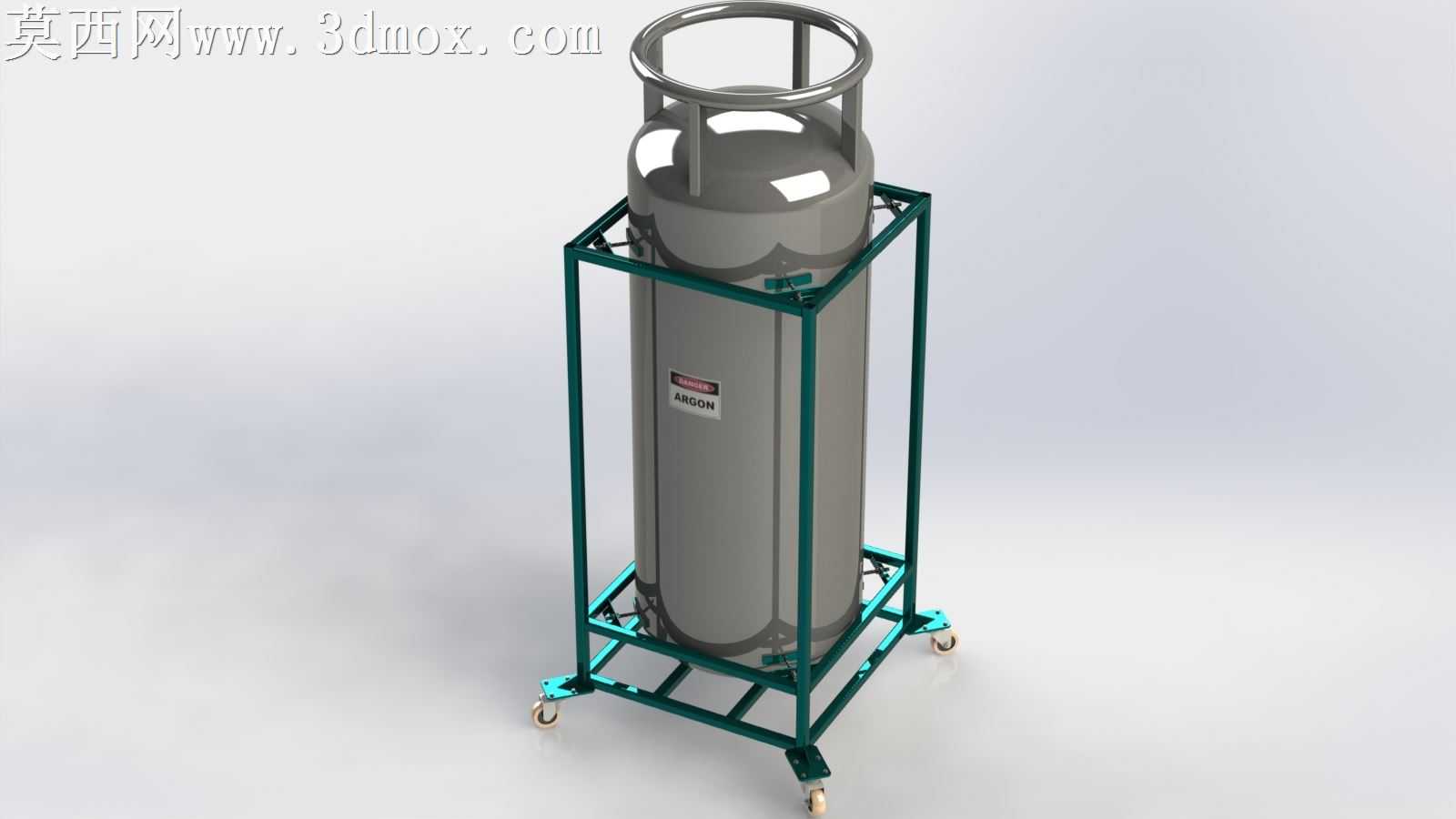

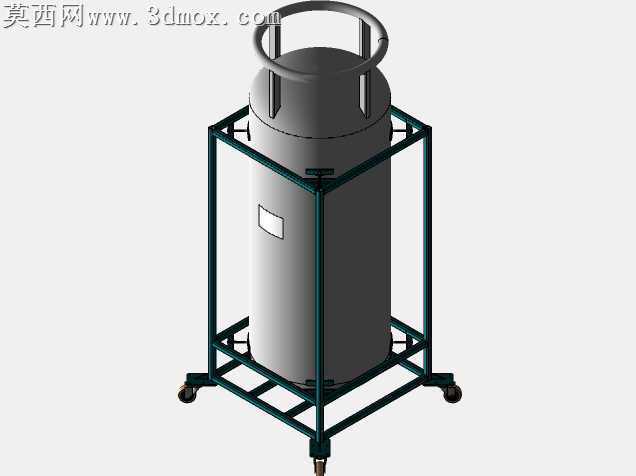

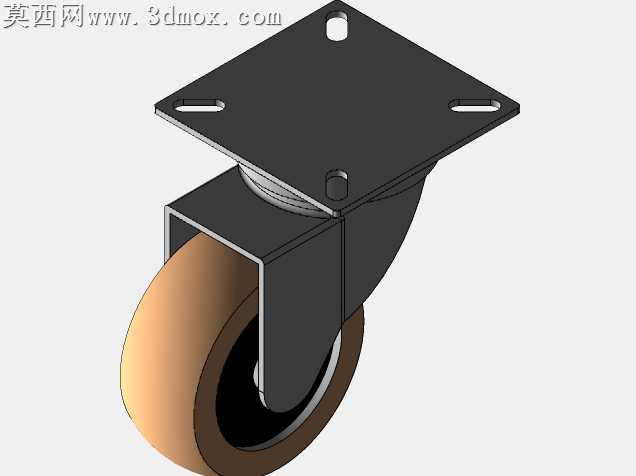

本作品为工业用氩气储存罐体的三维建模设计，采用SolidWorks完成全参数化建模，搭配Keyshot完成写实渲染输出。建模过程首先依据工业焊接常用氩气杜瓦罐的实际尺寸比例，先构建罐体主体的回转特征，通过旋转凸台命令生成承压罐体的基础曲面，对罐体顶部的保护护圈采用扫描特征完成环形金属框架的建模，护圈的竖向支撑筋通过阵列命令均匀排布，保证结构受力均匀。罐体外部的移动防护支架采用方钢型材搭建，建模时先绘制底部承托框架的草图，通过结构构件命令调用方钢截面生成底架，再依次搭建竖向支撑立柱与顶部限位框架，支架底部的万向脚轮单独建模，还原脚轮的支架、滚轮与转向结构，脚轮与支架底部通过配合关系完成装配，保证支架可平稳承托罐体并实现灵活移动。材质设置上，罐体主体采用拉丝不锈钢材质，调整金属粗糙度参数模拟真实工业气瓶的哑光金属质感，表面的标识标签采用贴图方式贴合罐体曲面，还原工业产品的标识细节；外部防护支架采用喷塑绿色金属材质，调整材质的漫反射与高光参数，还原工业型材表面的喷塑涂层质感；脚轮的滚轮部分采用硬质橡胶材质，支架部分采用镀锌金属材质，区分不同部件的材质差异提升真实感。结构设计上充分考虑工业使用场景的需求，罐体底部与支架底架设置定位卡槽，避免罐体在移动过程中发生滑移，顶部护圈既可以保护罐体顶端的阀门组件不受碰撞，也可作为搬运时的提拉受力点，支架的竖向立柱与罐体侧面预留合理间隙，避免剐蹭罐体表面的涂层与标识。渲染阶段采用三点布光方案，主光源模拟工业厂房的顶光效果，辅光源补亮罐体侧面的暗部细节，添加环境反射贴图模拟金属表面的环境反射效果，最终输出的渲染图清晰展现产品的结构细节与材质质感，可用于工业产品展示、储装设备选型参考等场景。
