带看台钢结构夹层支撑框架结构

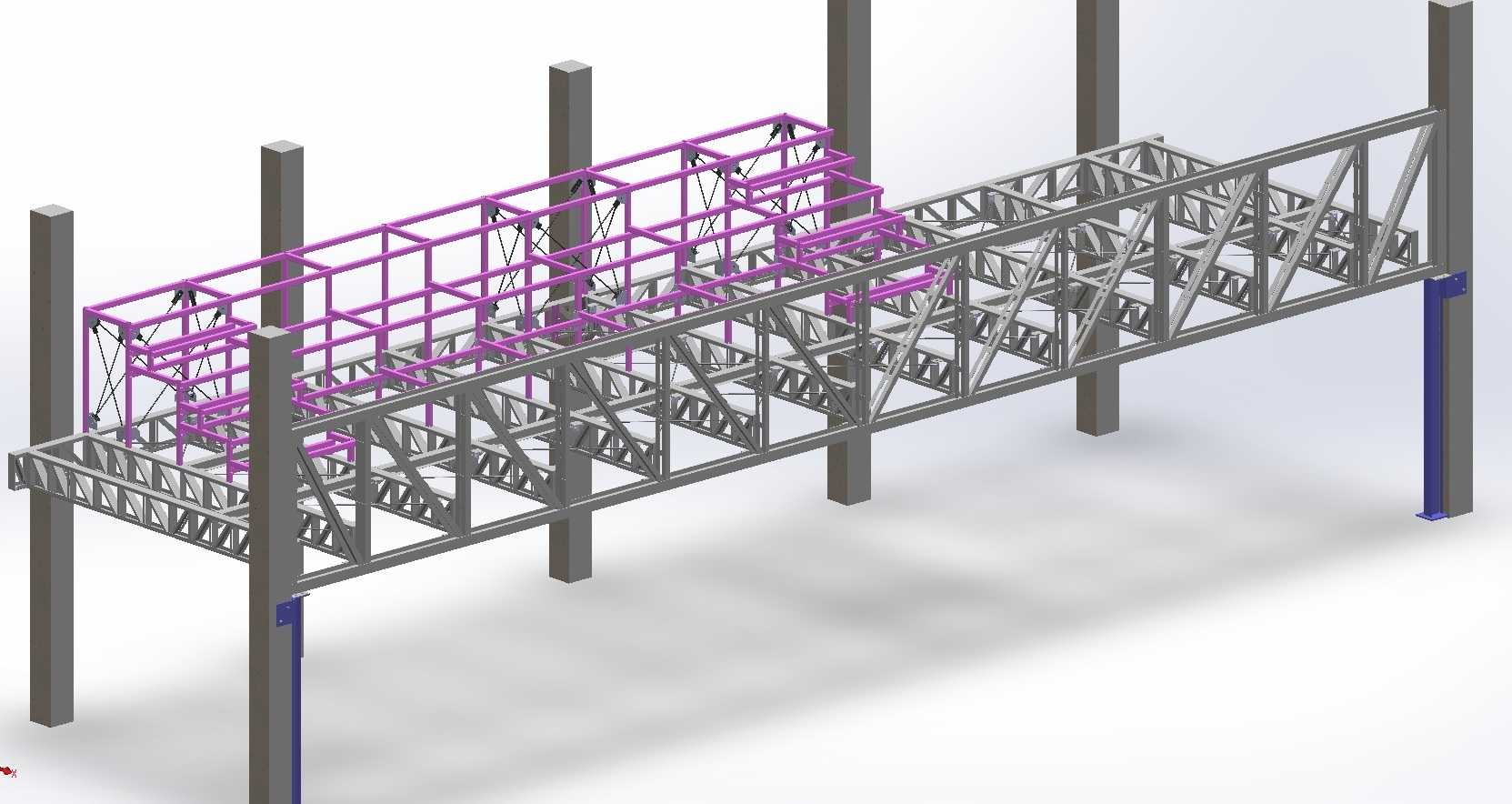

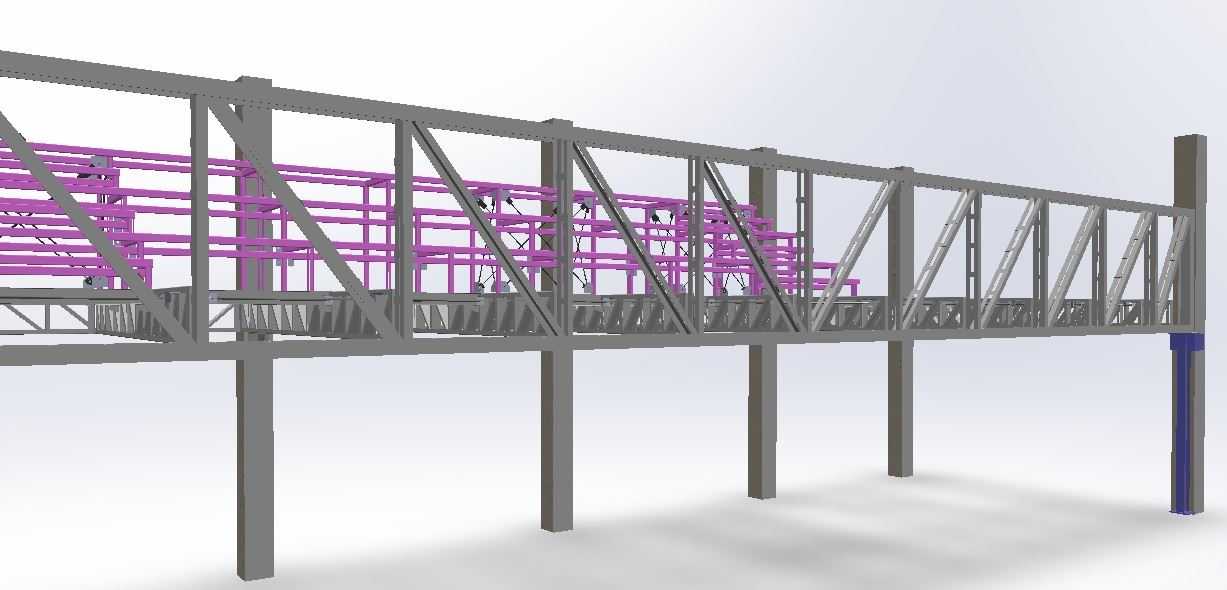

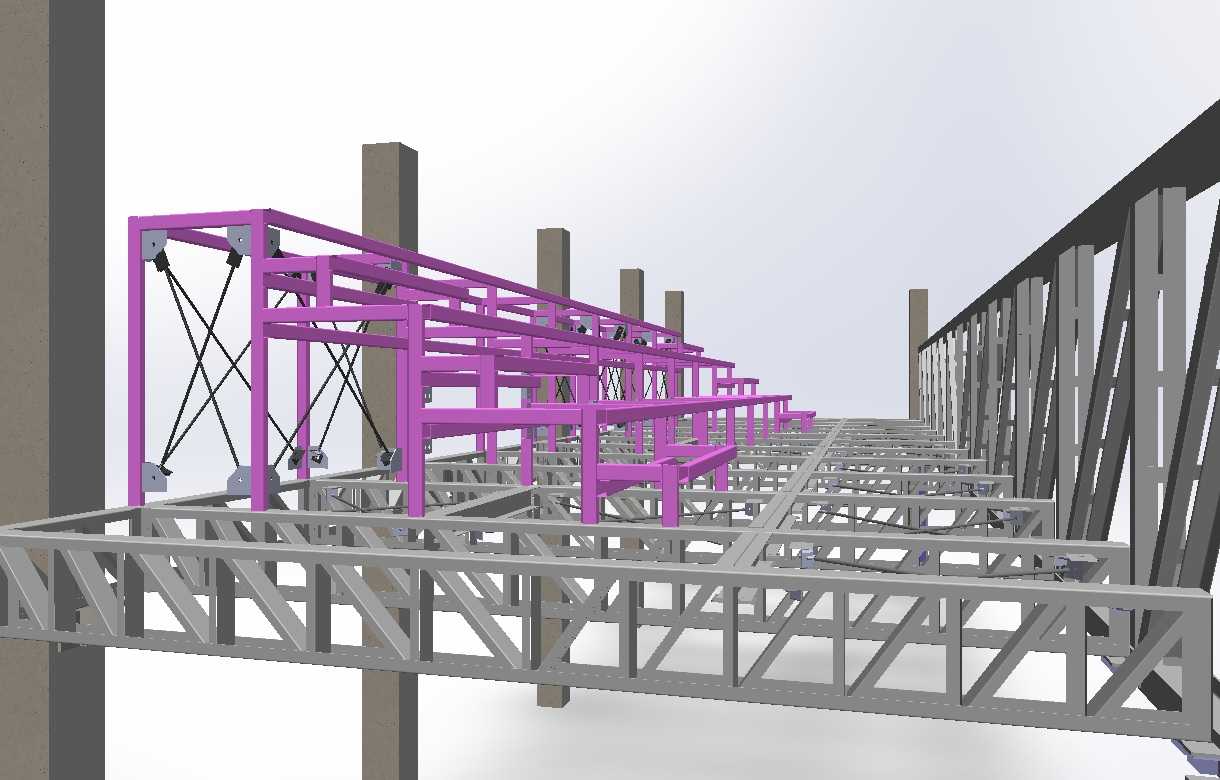

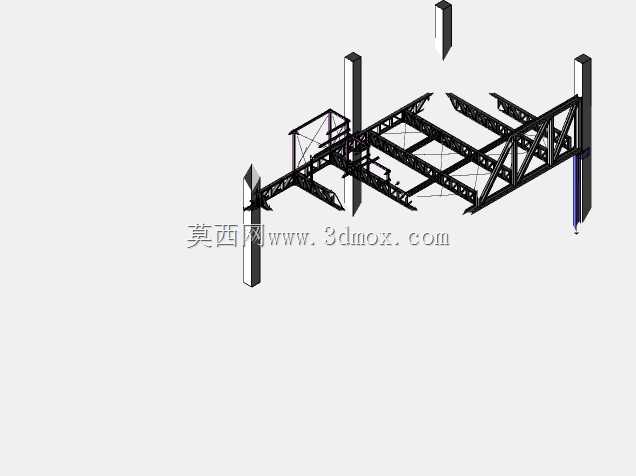

这套带看台的钢结构夹层框架，主要应用在工业厂房内部空间扩容、仓储作业区配套观览点位搭建、生产车间巡检通道拓展这类场景，区别于常规平层钢平台，它整合了侧边看台的支撑结构，不需要额外搭建独立观览架体，能在有限的厂房层高内同时实现上层物料堆放、作业面拓展，以及侧边人员值守、巡检观测的功能。从结构设计逻辑来看，主承载部分采用桁架式主梁结构，替代传统的H型钢实腹梁，在同等跨度下能有效降低自重，减少对原有厂房地面、立柱的载荷传递，桁架腹杆采用三角形稳定排布，所有节点处都设置了加劲肋板，避免集中载荷造成的局部变形。上层的紫色框架部分是看台的护栏及座椅安装基座，采用矩形钢管焊接成型，每跨之间设置了交叉式钢索拉接，抵消人员走动、设备运行带来的水平方向振动，拉接索两端都配有可调式锁具，安装时可以根据实际张紧需求调整拉力，抵消框架加工、安装过程中产生的尺寸累积误差。安装边界上，这套框架依托原有厂房的混凝土立柱做侧向支撑，不需要额外浇筑独立的设备基础，主桁架两端通过预埋螺栓与立柱侧方的连接板固定，单跨跨度适配常规6米柱距的工业厂房，夹层净空高度满足下层人员通行、小型设备转运的需求，上层平台的载荷冗余覆盖常规仓储物料堆放、人员密集值守的工况要求。设计过程中优先考虑了现场拼装的便捷性，所有构件都采用分段式设计，单段构件长度控制在常规货运车辆的运输尺寸范围内，现场不需要大型起重设备就能完成拼接，节点处全部采用螺栓连接配合现场段焊，减少现场动火作业的工作量，适配多数厂房的施工管理要求。看台部分的框架与主桁架采用一体化连接设计，没有采用后期附加的外挂结构，避免长期使用过程中连接节点松动带来的安全隐患，护栏立柱的间距符合工业作业场所的防护规范，横向设置多道横杆，防止人员意外跌落，同时预留了标识牌、照明灯具的安装点位，不需要后期在结构上额外钻孔焊接。主桁架的上下弦杆采用等截面型钢，选材时兼顾了强度与焊接性能，所有外露构件的连接端都做了倒角处理，避免安装过程中划伤施工人员，框架底部与地面接触的位置设置了可调式支撑脚，能适应厂房地面的不平整度，保证整个架体安装完成后处于水平状态，减少局部应力集中。
