三角结构杠铃片存储放置架结构设计

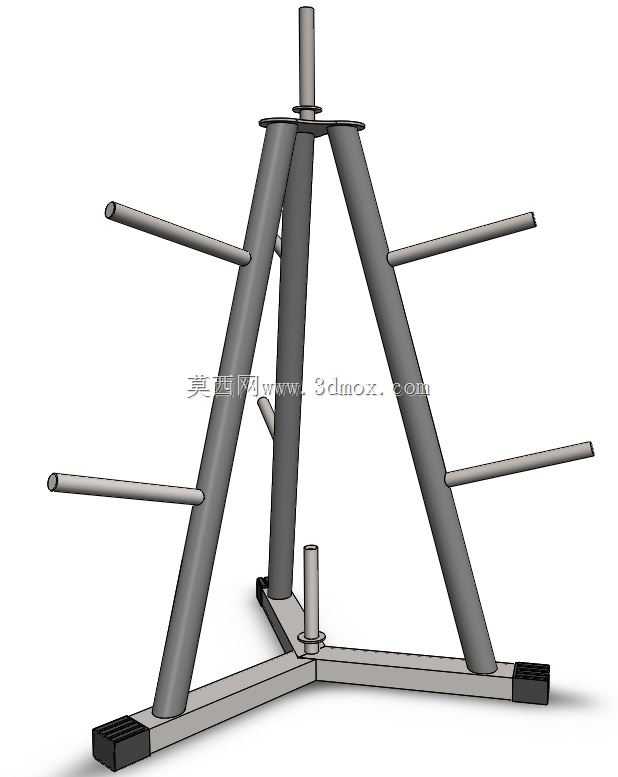

　　这款三角结构的杠铃片存储架，主要应用于商业健身房、单位体能训练室、家庭健身区等场景，用来分类存放不同重量规格的杠铃片，解决训练区域杠铃片随意堆放、取用不便、占用地面空间的问题。日常力量训练过程中，杠铃片作为配重部件更换频率极高，传统的立式片架往往单侧受力容易倾倒，多层横置架又存在取放内层片体需要挪动外层片的麻烦，这款三角支撑结构的设计恰好规避了这类使用痛点。从结构设计逻辑来看，整体采用等边三角布局的主支撑腿，三根主支撑管材沿中心立柱周向120度均匀分布，底部通过三角底框连接成整体，底框三个端点位置加装橡胶防滑脚垫，接触地面时可以增大摩擦力，即使单侧挂满大重量杠铃片，整体重心也始终落在三角支撑的投影范围内，不会出现侧翻风险。

　　每根主支撑腿上分层焊接向外伸出的挂杆，挂杆采用空心圆管材质，外径尺寸适配常规杠铃片的中心孔径，挂杆向外伸出的长度经过核算，单根挂杆可以容纳3-4片标准奥林匹克杠铃片，挂杆末端做了轻微的上翘处理，避免取放过程中片体从杆端滑落。中心位置的上下立柱预留了杠铃杆插接位，训练间隙可以临时放置装配好部分片体的杠铃杆，不用直接将杠铃搁在地面上，减少杆体磕碰损伤。设计过程中对管材壁厚做了针对性选型，主支撑腿采用壁厚2.5mm的圆管，挂杆采用壁厚2mm的圆管，在满足满载承重要求的前提下尽可能控制整体自重，方便场地内挪动调整位置。安装边界方面，整体占地投影为边长800mm的等边三角形，整体高度1200mm，安装时不需要在地面打膨胀螺栓固定，

　　仅需要将三个脚垫调整至同一水平面，放置在平整的混凝土地面、橡胶地垫地面即可稳定使用，不会损伤地面铺装。挂杆的分层间距设置为180mm，足够容纳大厚度的竞赛级杠铃片，取放时手部有足够的操作空间，不会被上层挂杆磕碰。不同于市面上常见的方形片架，三角结构的三个挂杆组分别朝向三个不同方向，多名训练者可以同时从三个方向取放杠铃片，不会出现互相干扰的情况，高峰使用时段的取用效率更高。底框的连接位置采用满焊处理，焊后打磨平整做喷塑处理，避免焊缝位置锈蚀，同时整体外观没有尖锐棱角，训练过程中即使误碰也不会造成磕碰伤害。挂杆与主支撑腿的连接位置增加了三角加强筋焊接，满载时挂杆根部的焊缝应力可以通过加强筋分散，避免长期承重后挂杆出现下弯变形。

　　底部脚垫采用可调式橡胶结构，当地面存在轻微不平整时，可以旋转脚垫调整高度，保证架体始终处于水平状态，不会出现晃动异响。这款架体除了存放标准杠铃片之外，挂杆的尺寸也适配部分小规格的哑铃片、配重片，通用性较强，不需要额外配置适配套就可以兼容多数常规力量训练配重件。结构建模过程中所有管材交接位置都做了相贯线处理，焊接坡口预留合理，实际生产时可以直接采用机器人焊接工艺，不需要二次打磨修配，生产装配效率较高。整体没有复杂的曲面结构，所有零部件均为标准圆管切割、焊接成型，加工难度低，批量生产成本可控。
