斜拉式钢结构雨篷承重框架设计

　　这套斜拉式钢结构承重框架，主要面向公共建筑出入口、厂区装卸通道、露天设备防护区的雨篷支撑场景，核心作用是为上部遮阳挡雨的面板结构提供稳定的承载基础，同时兼顾大跨度无遮挡的通行空间需求，避免中间立柱对人员通行、物料转运造成动线阻碍。从实际使用场景来看，这类框架常应用在高铁站出入口、产业园卸货平台、商业建筑沿街入口等位置，需要同时承受自重、上部面板荷载、风荷载、局部积雪荷载的复合作用，对结构的抗侧移能力、整体刚度都有明确的工程要求。

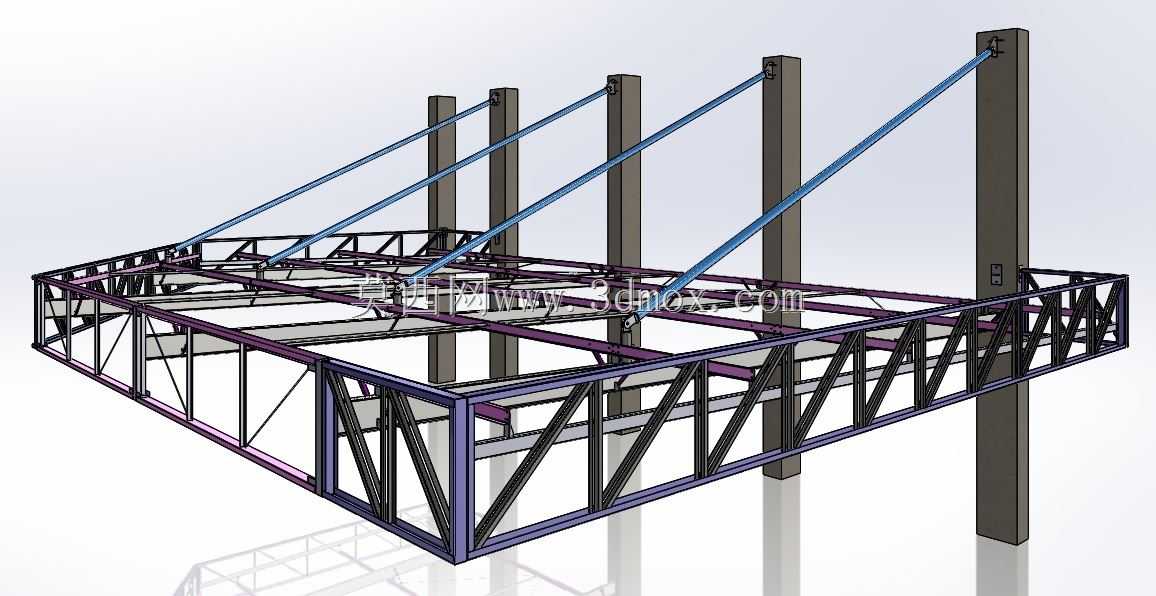

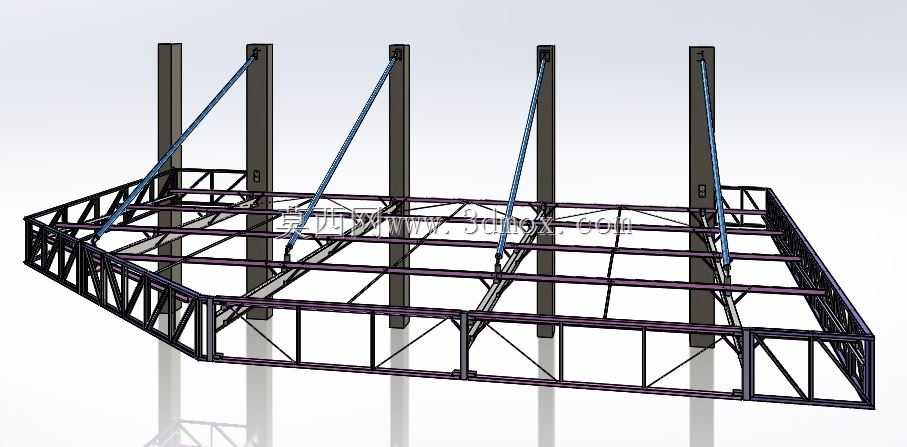

　　设计思路上，这套结构采用了立柱+斜拉索+底部桁架的组合受力体系，没有采用传统的简支梁大跨度方案，主要是考虑到11米左右的悬挑跨度下，单纯靠型钢梁承重会导致梁截面过大，不仅增加整体用钢量，还会压缩雨篷下部的净空高度，而斜拉索的引入可以将底部桁架的多点荷载直接传递到后侧立柱顶部，把桁架的受弯工况转化为部分受拉工况，大幅降低主桁架的截面设计要求。五根竖向立柱沿结构后侧等距排布，立柱底部采用预埋地脚螺栓与混凝土基础刚性连接，保证立柱自身的抗倾覆能力，每根立柱顶部对应设置一根斜拉索，拉索下端与底部桁架的前端主横梁节点锚固，拉索张拉时可以提前给桁架施加向上的预拱度，抵消后期使用过程中荷载产生的下挠变形，避免雨篷积水。

　　底部的桁架主体采用矩形钢管作为上下弦杆，腹杆采用小规格角钢或方管做三角桁架排布，这种三角腹杆的形式可以在最小用钢量的前提下，提升桁架整体的抗扭和抗弯刚度，桁架的节间划分完全匹配斜拉索的锚固点位置，保证拉索的拉力可以直接通过弦杆传递到整个桁架面，避免局部应力集中导致的杆件变形。结构的安装边界需要重点关注，后侧立柱的基础需要根据当地的风压、雪压值计算预埋深度，通常在普通非强风地区，11米跨度的这类结构，立柱基础的混凝土埋深不低于1.2米，地脚螺栓采用M24以上规格的高强度螺栓，拉索的张拉应力需要控制在钢材屈服强度的40%以内，避免长期荷载下出现应力松弛。

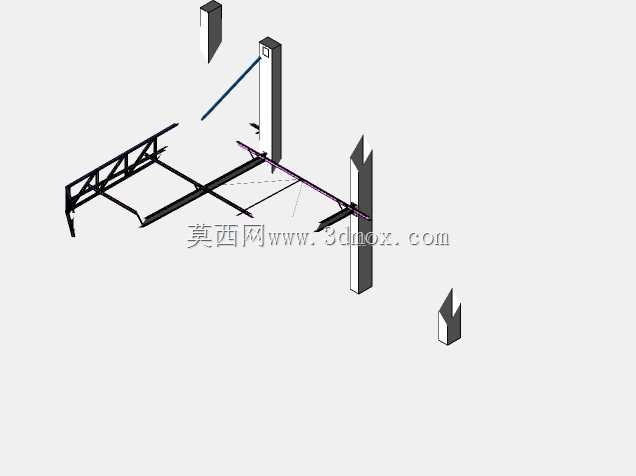

　　从外形尺寸来看，这套结构的悬挑跨度达到11米，整体横向长度可以根据实际场地需求沿立柱排布方向扩展，单组标准单元的横向宽度适配常规的出入口尺寸，雨篷下部的净空高度可以通过调整立柱的总高度灵活设置，通常满足通行需求的净空不低于3米，走货运车辆的通道净空则需要提升到4.5米以上。安装过程中需要先完成后侧立柱的找正固定，再拼装底部桁架段，将桁架后端与立柱下部的连接节点做铰接固定，之后再安装斜拉索，按照对称张拉的顺序逐步调整每根拉索的张拉力，避免单侧张拉导致结构出现侧向偏移，所有的杆件连接节点，现场焊接位置需要做防锈防腐处理，拉索的锚固端要设置防水罩，避免雨水渗入导致索体锈蚀，影响结构整体使用寿命。

　　在实际选型应用中，这类斜拉式钢结构框架相比传统的混凝土雨篷，自重更轻，施工周期更短，现场不需要大规模支模浇筑，所有钢构件都可以在工厂预制完成后运输到现场拼装，对于改扩建项目来说，对原有场地的破坏更小。结构的受力传递路径非常清晰，上部面板的荷载通过次梁传递到主桁架，主桁架的荷载一部分通过后端的铰接节点传递到立柱下部，另一部分通过斜拉索传递到立柱顶部，最终所有荷载都通过立柱传递到下部混凝土基础，整体受力均匀，冗余度足够，即使单根拉索出现应力损失，剩余的结构体系也能维持短期的承载能力，给检修维护留出足够的反应时间。设计过程中还需要考虑侧向的风振影响，在桁架的横向设置交叉支撑，提升结构整体的抗侧刚度，避免强风天气下结构出现横向共振，所有杆件的选型都经过受力验算，保证在最不利荷载组合下，杆件的应力比控制在合理区间，不会出现失稳或者强度不足的问题。
