带防滑滚花调节结构的传感旋钮组件

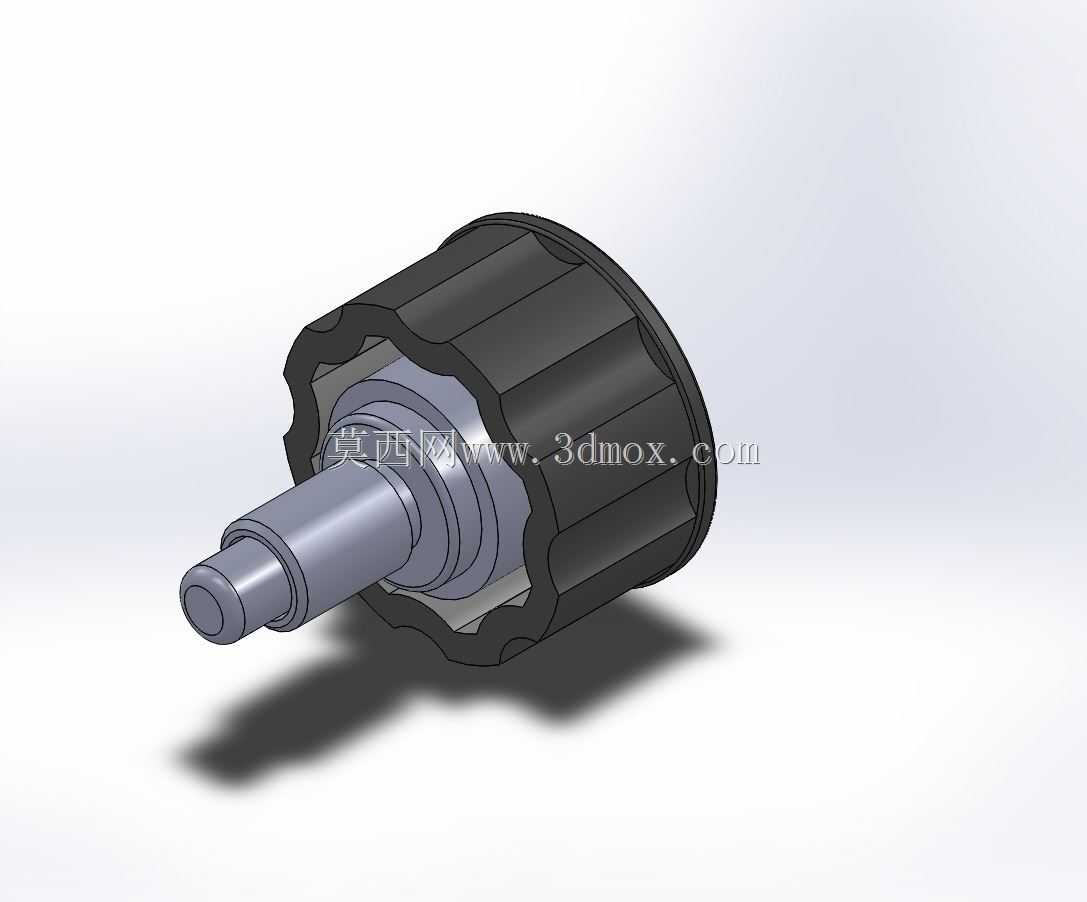

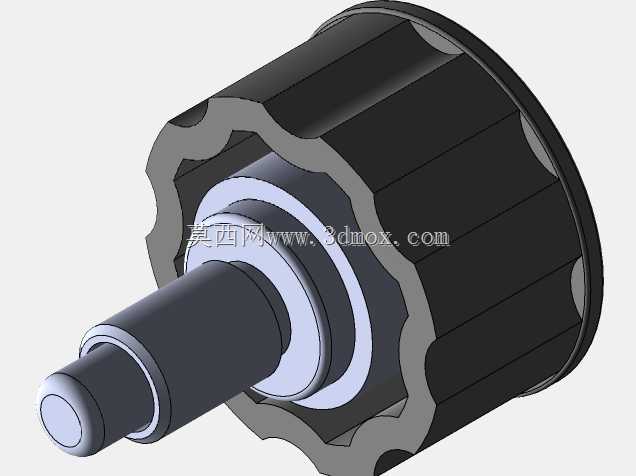

　　这款旋钮组件常配套在精密传感调节回路中，多用于工业检测设备、实验仪器的参数微调工位，比如光电传感阈值校准、位移传感零点修正、压力传感量程微调这类需要精准手动调节的场景，操作人员通过转动旋钮改变内部传感元件的相对位置，实现参数的线性调整，相比普通塑料旋钮，它的金属轴芯结构能保证长期反复调节下的传动精度，不会出现塑料件常见的滑牙、间隙过大问题。从结构设计来看，外层的滚花握持段采用了多棱边加圆弧过渡的外形，不是常规的直纹滚花，这种设计一方面能在戴薄劳保手套操作时提供足够的摩擦力，不会出现打滑转不动的情况，另一方面棱边的圆弧处理不会硌手，长时间连续调节也不会造成操作人员手部不适，滚花段的外径控制在常规人手拇指与食指捏持的舒适区间，

　　转动时的力臂长度刚好适配微调需要的扭矩，不会因为力臂太长导致调节过量，也不会因为力臂太短需要用很大力气才能转动。中间的轴段做了阶梯式的直径变化，不同直径的轴肩分别承担定位、传动、密封的作用，最靠近滚花段的大直径轴肩是安装定位面，装配时这个面会贴紧设备面板的内侧，配合前端的锁紧结构就能把整个旋钮固定在面板上，不会出现轴向窜动；中间的中等直径轴段是传动段，上面加工有定位平面，和内部传感电位器或者调节螺杆的槽口配合，传递扭矩的时候不会出现相对转动，保证旋钮转动的角度和传感参数的变化量一一对应；最前端的小直径轴段是导向段，插入传感元件的导向孔内，保证整个轴的转动同轴度，避免转动过程中出现偏心卡滞的问题。

　　设计的时候特意控制了各段轴的同轴度公差，所有回转面的同轴度要求控制在0.02mm以内，这样长期转动不会出现偏磨，能大幅延长组件的使用寿命，滚花段和金属轴芯的连接采用了嵌件注塑的工艺，金属轴芯在注塑的时候直接嵌入塑料滚花套内部，结合面做了滚花防滑处理，不会出现外层塑料套和金属轴芯相对转动的问题，比后期粘接或者卡扣连接的结构可靠性高很多，适合工业场景下高频次的调节操作。安装边界方面，整个组件的轴向总长度适配常规2-3mm厚度的设备面板，面板上只需要开对应直径的安装孔，不需要额外做复杂的定位结构，轴段伸出面板内侧的长度刚好匹配常规小型传感调节元件的接口尺寸，不需要额外加装转接轴，装配的时候直接把轴端插入传感元件的调节口，

　　从面板外侧拧紧锁紧螺母就能完成安装，后期维护更换的时候也不需要拆解设备内部结构，直接从面板外侧就能拆下整个旋钮组件，维护效率很高。在实际使用场景中，这类旋钮组件经常用在生产线的在线检测设备上，比如包装线上的物料到位检测传感器，不同规格的包装物料需要调整传感器的检测距离，操作人员不需要打开设备电控柜，直接在设备面板上转动这个旋钮就能完成参数调整，调整过程中旋钮的转动阻尼做了专门的优化，既不会太松导致设备震动的时候参数自己偏移，也不会太紧导致调节的时候手感生硬，每转动一个小角度都有清晰的阻尼反馈，操作人员能通过手感判断调节的幅度，配合设备上的参数显示屏就能快速把参数调整到合适的区间。另外这个结构的密封性能也做了考量，轴肩位置预留了安装密封圈的槽位，装配的时候套上对应的O型圈，就能达到面板安装位置的防尘防泼溅要求，适合有少量粉尘或者偶尔有液体飞溅的生产车间使用，不会因为粉尘进入轴的转动间隙导致旋钮卡滞，也不会有少量液体顺着轴流进设备内部损坏电路。从建模的角度来说，这个组件的建模重点在滚花段的外形处理和阶梯轴的同轴度配合，滚花段的棱边数量和圆弧半径需要反复调整，既要保证握持摩擦力，也要兼顾注塑成型的工艺性，不能出现壁厚不均导致的注塑缩痕，阶梯轴的各段长度和直径需要和常用的传感调节元件接口尺寸匹配，保证通用性，不需要针对特定品牌的传感器做单独修改，能适配市面上多数同类型的小型调节类传感元件。
