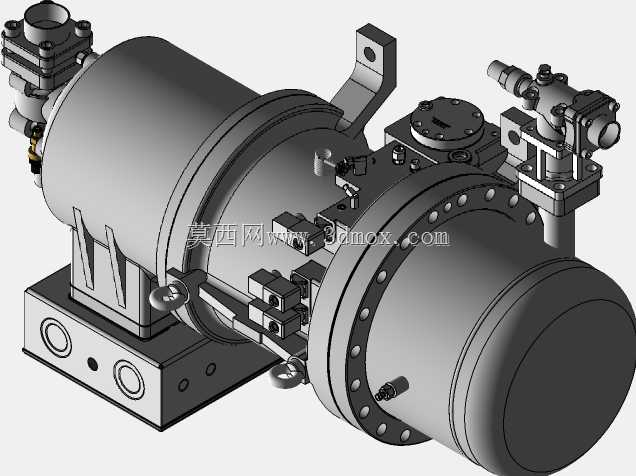

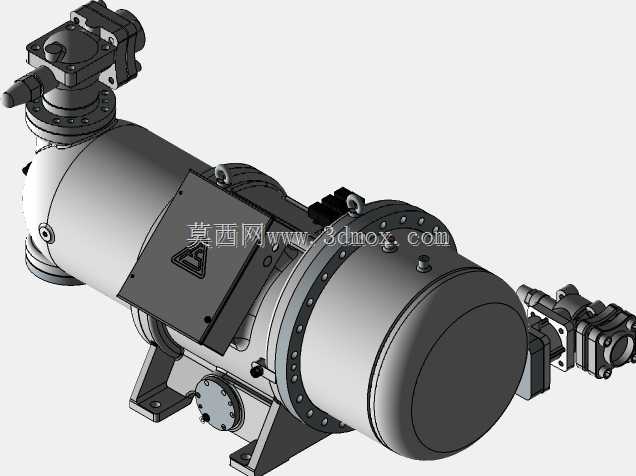

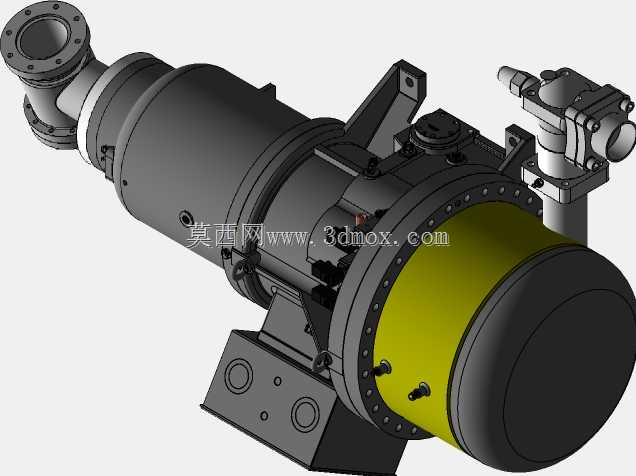

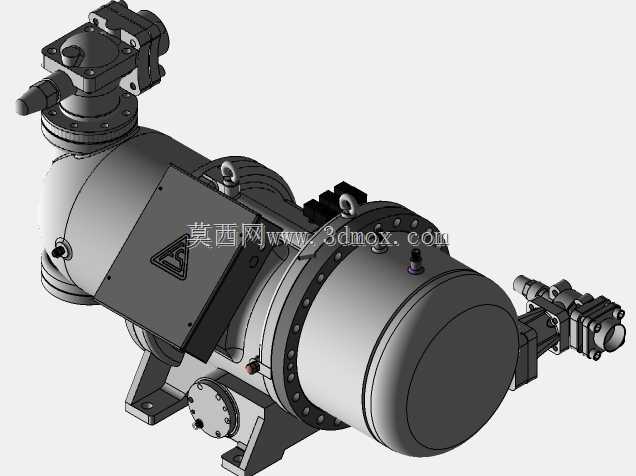

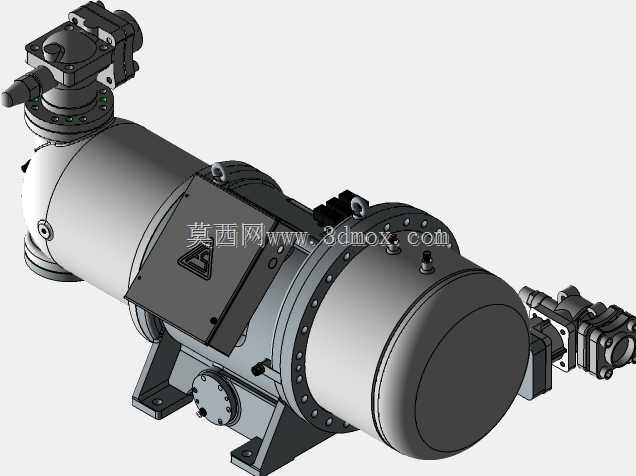

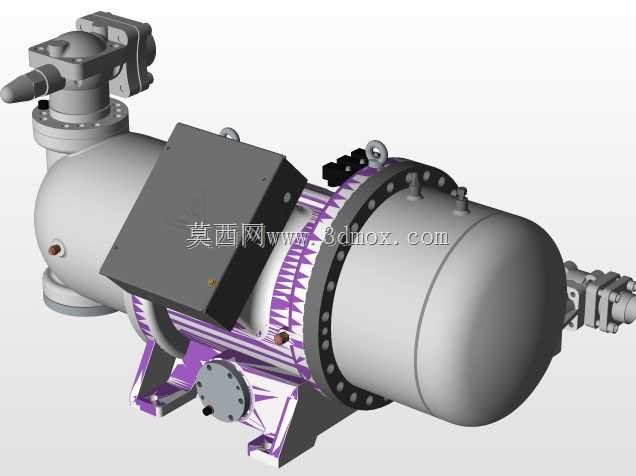

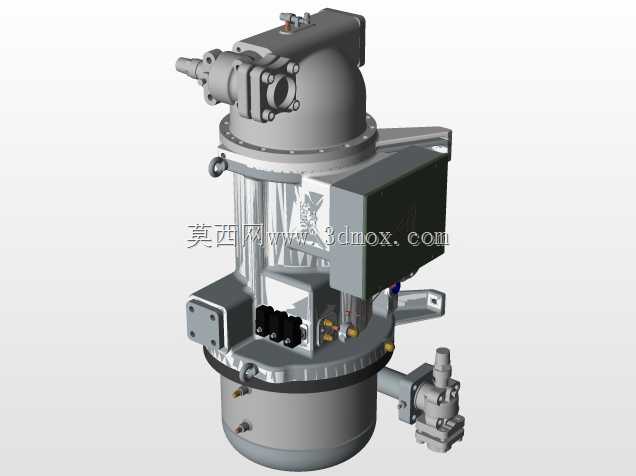

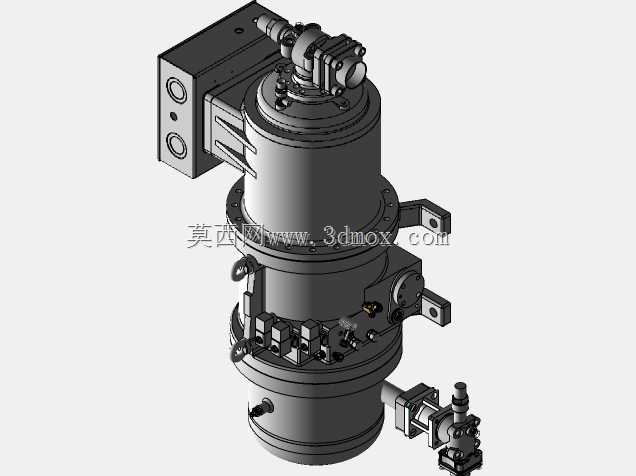

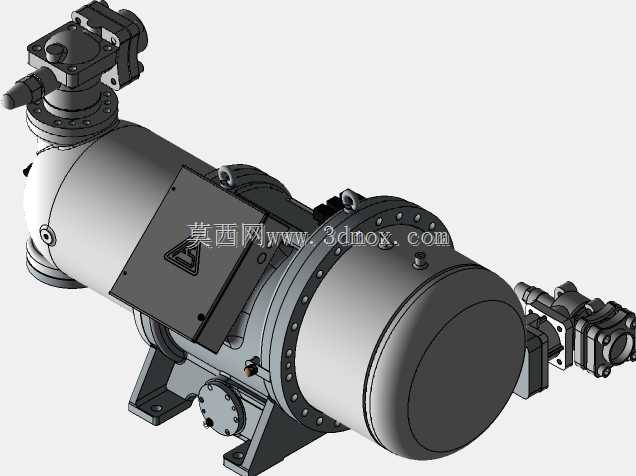

复盛SRL系列螺杆制冷压缩机三维结构

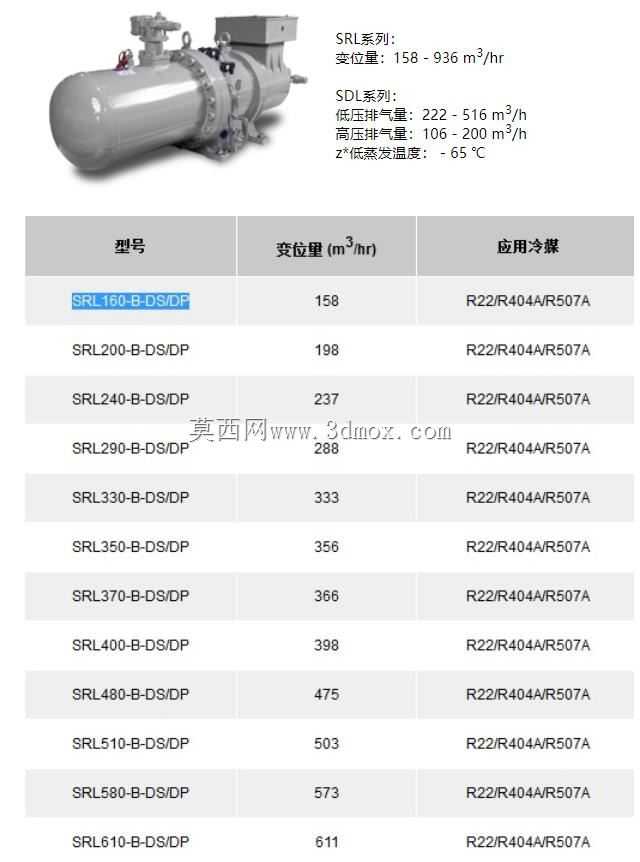

在冷链仓储、大型商超中央制冷、工业工艺冷却、冷水机组配套等场景中，螺杆式制冷压缩机是整个制冷循环的核心动力部件，负责完成低压气态冷媒的压缩升压过程，为整个制冷循环提供动力源。这套复盛SRL系列螺杆压缩机的三维结构，完整还原了设备的外部接口布局、筒体结构、端盖组件、接线盒位置以及支座安装点位，可直接用于制冷机组的整体布局设计、管路干涉校验、安装空间校核工作。从结构设计来看，该系列压缩机采用卧式筒体布局，螺杆压缩核心组件集成在承压筒体内部，低压冷媒从筒体侧端的吸气口进入，经螺杆转子压缩后从顶部排气口排出高压高温冷媒，筒体侧面预留的油分离器接口、油路接口、传感器安装位都在模型中做了准确还原，能够帮助设计人员在做机组排布时提前规划油路、气路的管路走向，避免现场安装时出现管路与设备本体、周边辅件的干涉问题。做制冷机组设计时，压缩机的安装边界是前期布局必须确认的核心参数，模型中完整呈现了不同冷量段机型的筒体长度、直径、支座安装孔位间距、吸排气接口的法兰尺寸与方位、接线盒的伸出长度与旋转空间，设计人员可以直接将模型导入装配环境，匹配冷凝器、蒸发器、油分离器、经济器等辅件的位置，提前核算机组整体的长宽高尺寸，确认检修操作空间是否满足规范要求——比如接线盒侧是否预留足够的接线操作空间，端盖侧是否预留螺杆转子检修的抽芯空间，筒体底部是否预留放油阀的操作空间。该系列压缩机覆盖158到573立方米每小时的变位量区间，可适配R22、R404A、R507A等多种常用制冷冷媒，能够满足不同冷量需求的制冷系统选型匹配，模型中对不同型号的外形差异做了区分，设计人员在做同系列不同冷量机型的方案替换时，可以直接替换对应型号的模型，快速调整机组布局，无需重新测绘建模。从建模细节来看，模型对设备的外部工艺特征做了准确还原，包括筒体上的吊耳位置、支座的加强筋结构、各个法兰的螺栓孔分布、阀门手柄的操作空间，这些细节在做机组三维布线、布管时能够有效避免后期的设计变更，减少生产现场的整改工作量。对于制冷设备生产企业的设计人员来说，准确的压缩机三维模型是缩短项目设计周期、提升设计准确率的基础，尤其是在做定制化制冷机组方案时，能够快速完成设备排布，给客户提供直观的三维布局方案，同时提前排查安装、检修环节可能存在的空间冲突问题。
