车载12V高压空气压缩泵结构设计

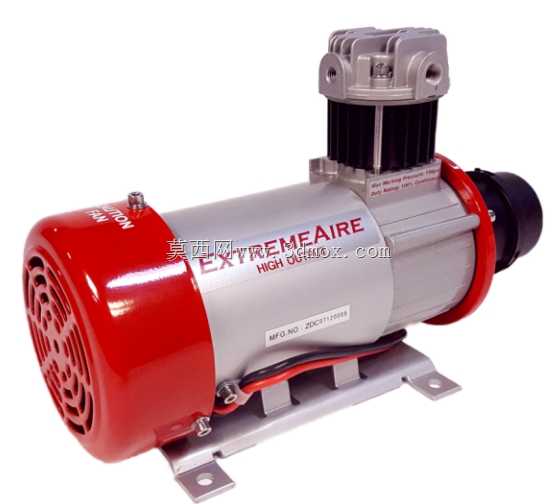

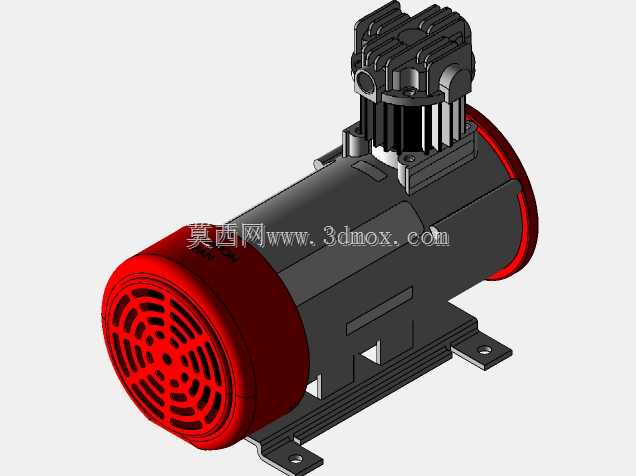

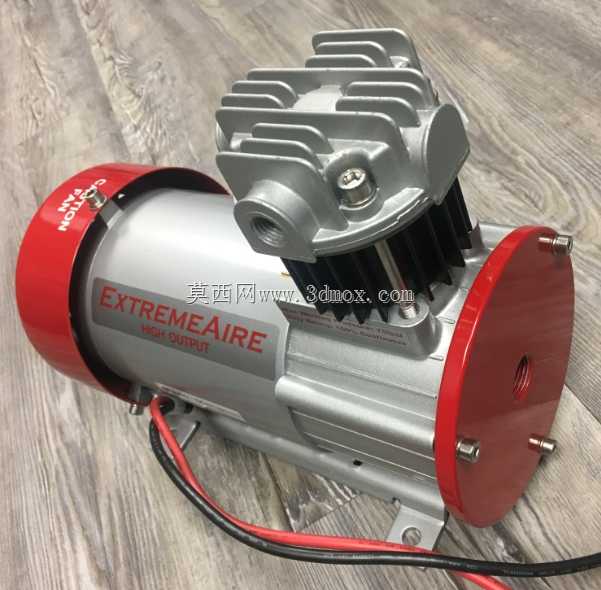

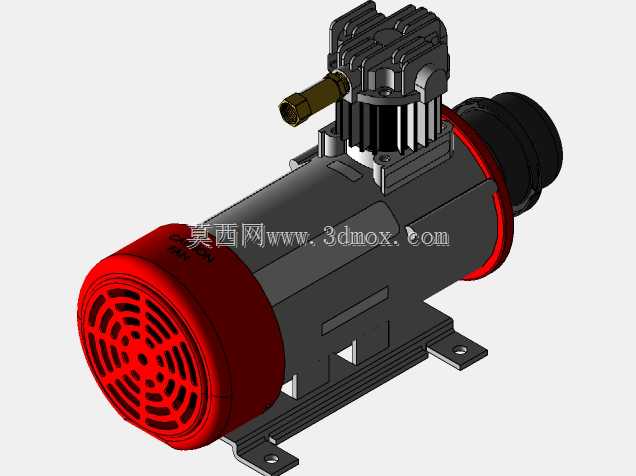

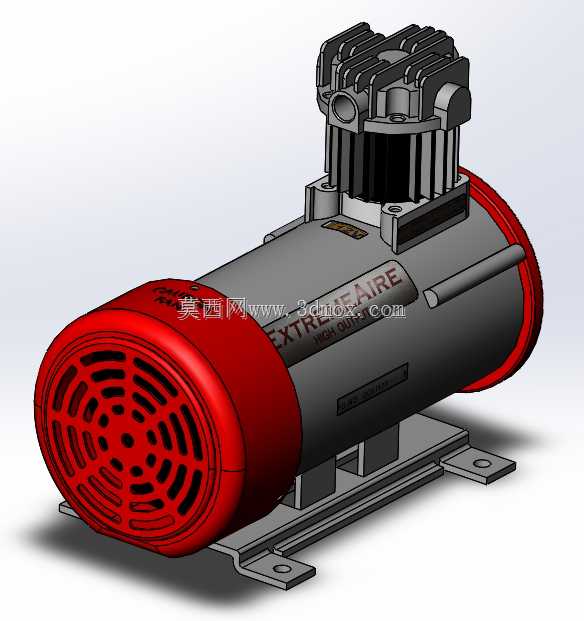

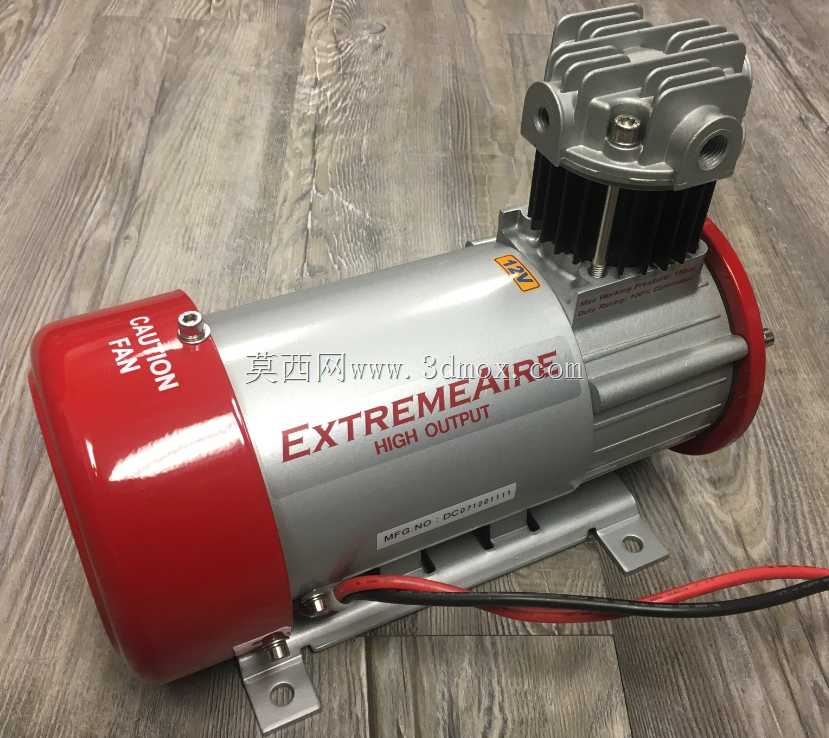

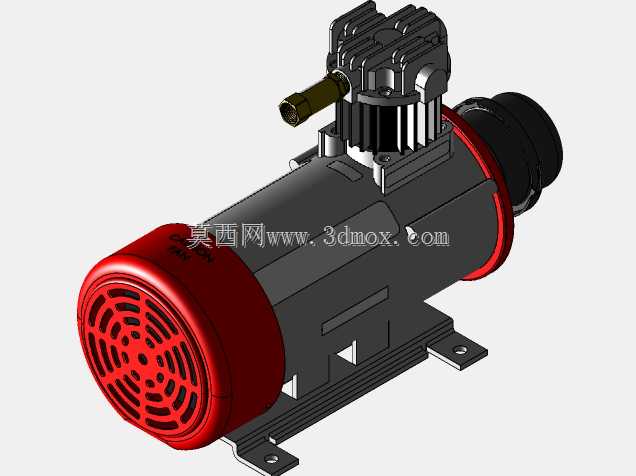

这款12V空气压缩设备主要面向车载移动气源场景设计，可适配各类越野车辆、户外作业车辆的随车气源需求，也可作为小型移动气动工具的动力源使用，在无固定气源的野外作业、长途出行、应急救援场景中，能够稳定提供压缩空气输出。设备采用直联式结构设计，将驱动电机与压缩缸体集成在同一安装底座上，省去了传统分体式压缩机的皮带传动结构，大幅缩减了整体体积，更适合车载安装的紧凑空间要求。设备的压缩缸头部分布置了多道散热鳍片，配合电机尾端的集成冷却风扇，可在连续工作状态下维持缸体与电机的工作温度在合理区间，避免长时间高负荷运行导致的过热停机问题。从安装边界来看，设备整体长度为14英寸，宽度6英寸，高度9英寸，底座预留了两个标准化安装孔位，可直接通过螺栓固定在车辆的设备舱、货箱支架等位置，安装时需要预留缸头上方至少2英寸的散热空间，以及两侧接线、接气口的操作空间，避免与周边部件产生干涉。气路接口设计在缸头侧方，可直接适配标准快插气管接头，能够与止回阀、进气外壳等配套气路部件直接配合，无需额外加工转接件。功能特性上，设备搭载的3/4HP电机可在12V直流供电下稳定运行，在100psi输出压力工况下，电流消耗为49A，此时输出流量可达1.5cfm，能够满足轮胎充气、气动扳手驱动、小型气动元件供气等常见需求。设计过程中充分考虑了车载场景的振动耐受要求，缸体与电机的连接部位采用了加强筋结构，底座采用冲压钢板成型，可承受车辆行驶过程中的持续振动与冲击，避免长期使用后出现连接松动、结构变形等问题。缸头的阀组结构采用了集成式设计，将进气阀、排气阀整合在同一阀板上，减少了密封面数量，降低了长期使用后的漏气风险，同时也简化了后期维护的拆解流程，普通维修人员无需专用工具即可完成阀片的检查与更换。电机外壳采用了密封式设计，可阻挡户外场景下的灰尘、水汽进入电机内部，适配野外复杂的使用环境，尾端的风扇罩采用格栅式结构，既能够保证冷却空气的流通量，也可防止异物卷入风扇造成设备损坏。
