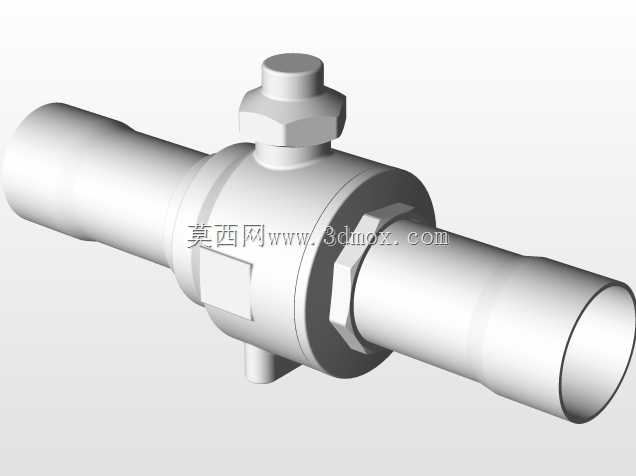

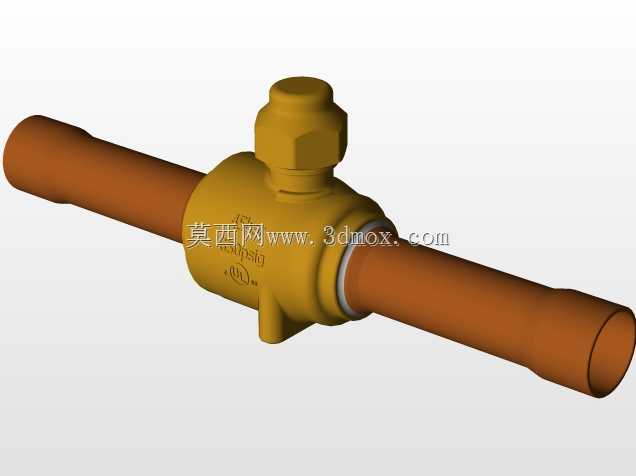

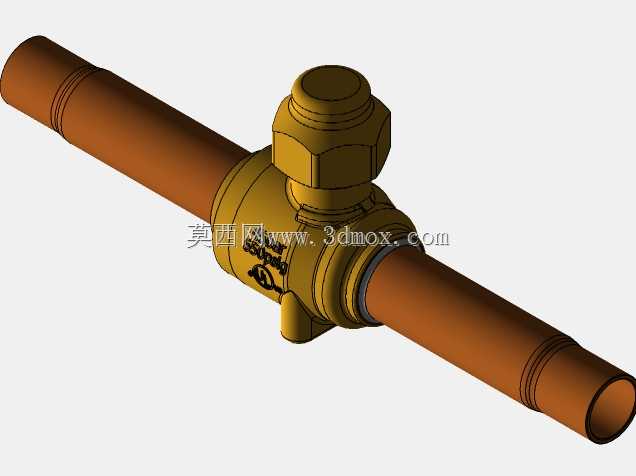

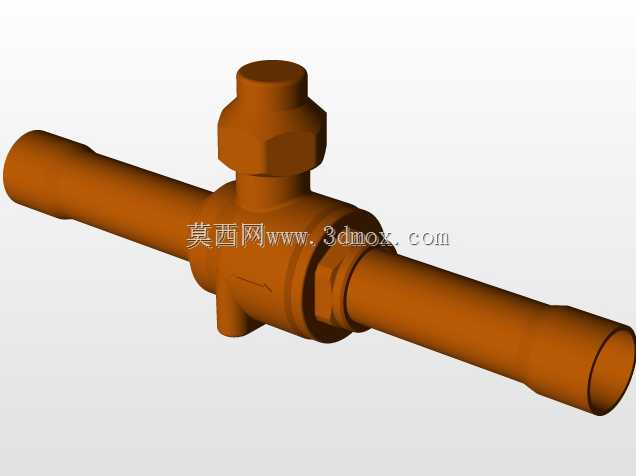

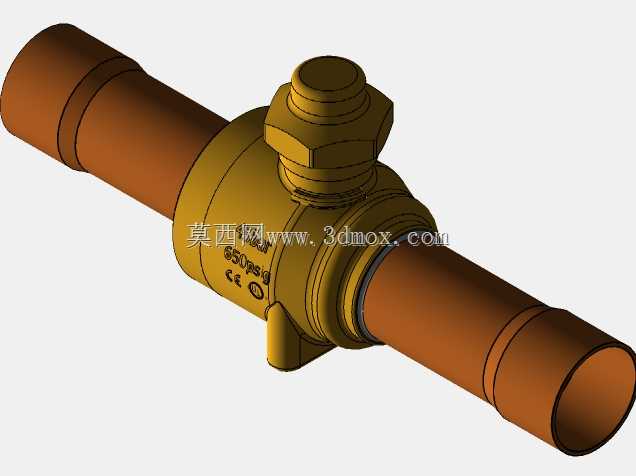

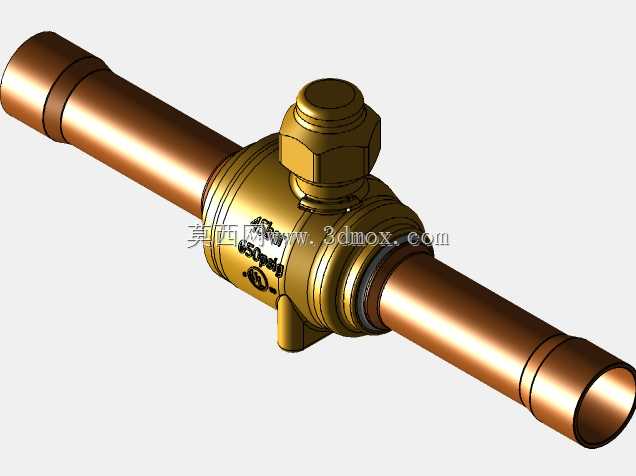

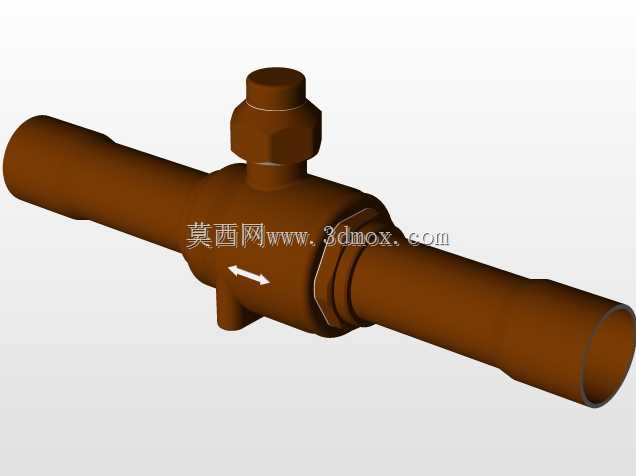

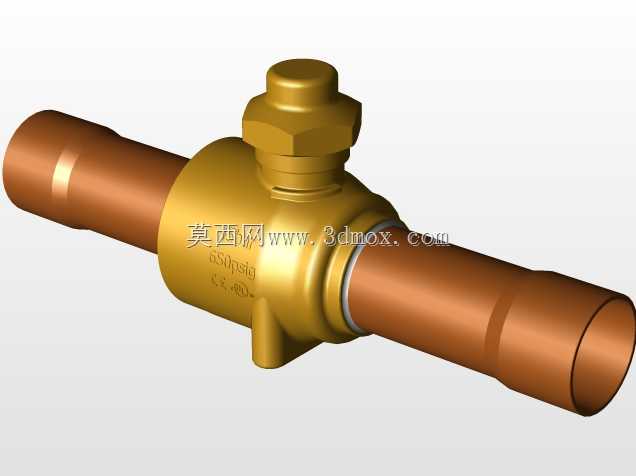

丹佛斯GBC型黄铜截止球阀结构设计

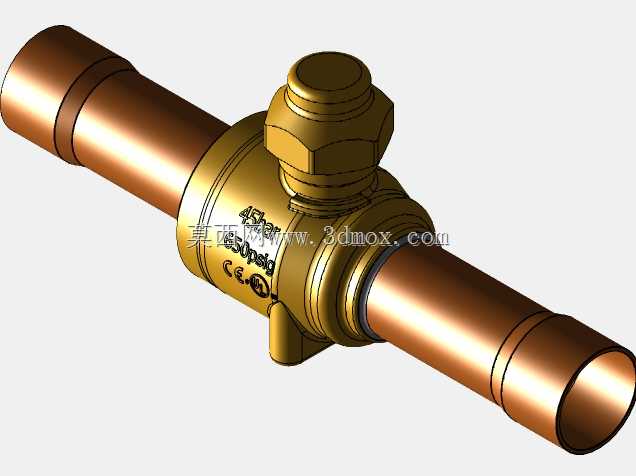

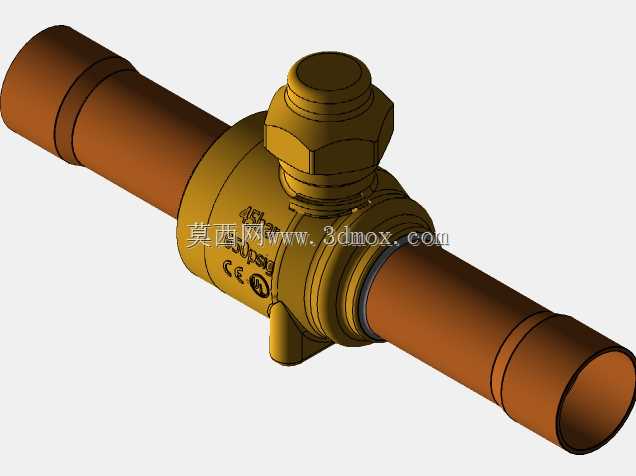

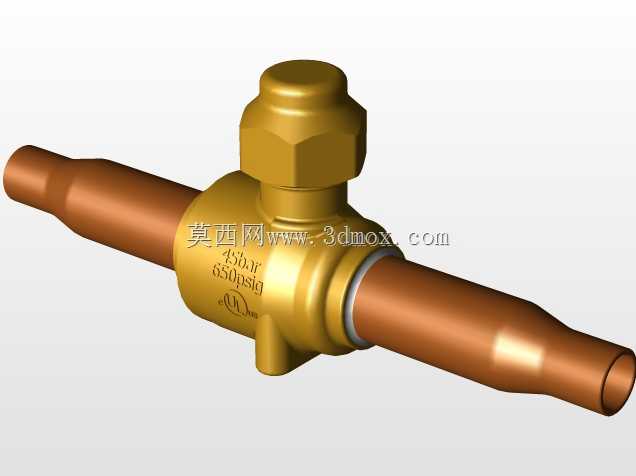

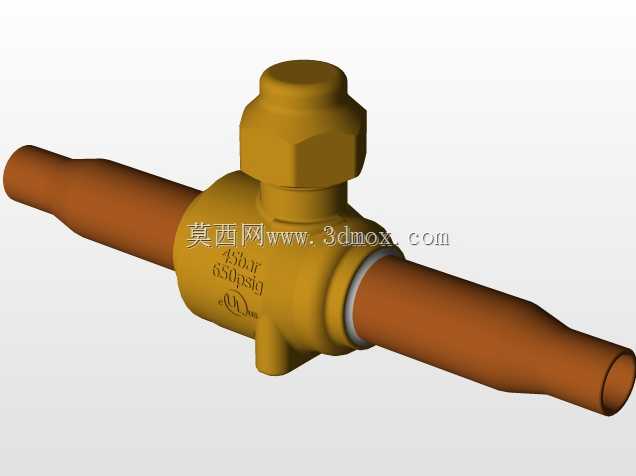

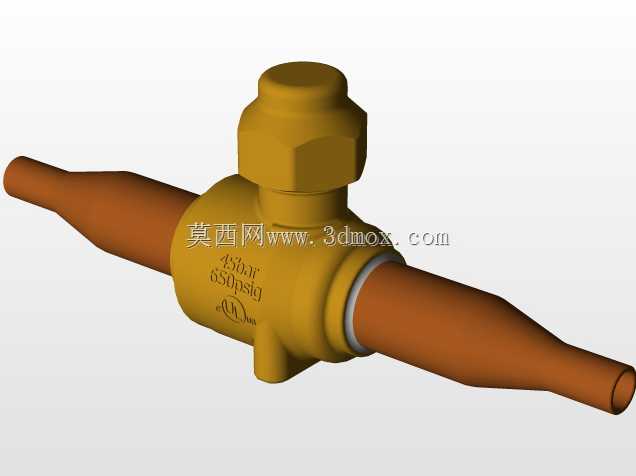

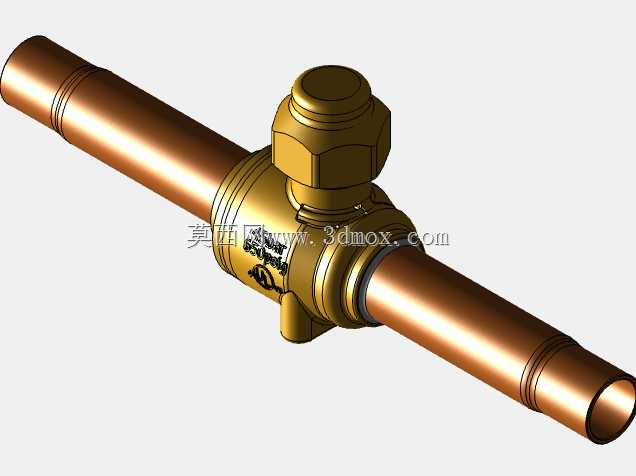

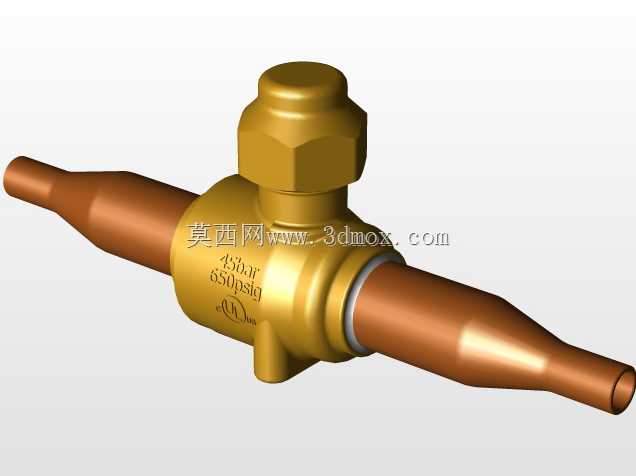

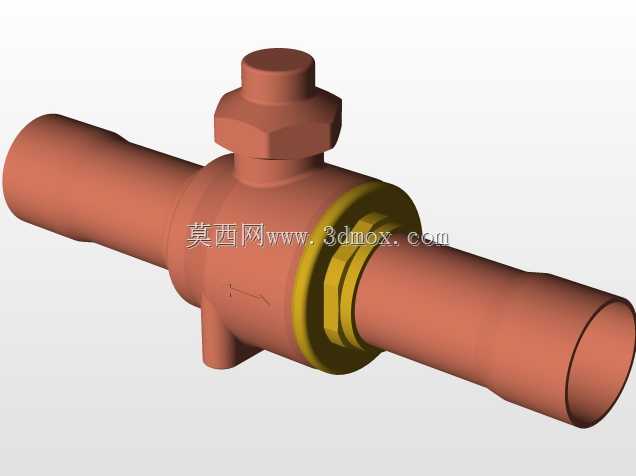

　　这款截止球阀主要面向制冷空调系统的管路流体通断控制场景，在商用冷冻机组、冷链运输制冷单元、大型中央空调水系统及氟路系统中都有广泛应用，核心作用是在设备检修、管路维护、部件更换时实现对应管段的可靠截断，避免系统内冷媒或载冷剂大量泄漏，同时也可在系统调试阶段用于支路流量的粗调与通断切换。从结构设计来看，阀体采用锻造黄铜一体成型工艺，相比铸铜件内部组织更致密，承压能力更强，能够适应制冷系统常见的1.6MPa~4.0MPa工作压力区间，同时黄铜材质本身与常用的R22、R410A、R134a等冷媒以及冷冻机油都有良好的相容性，不会出现材质腐蚀、溶胀等长期可靠性问题。阀体两端采用加长承插焊接接口，接口外径匹配常规制冷紫铜管的标准尺寸，

　　焊接时加长段可以有效减少热量向阀体内部密封结构传递，避免高温导致密封件老化失效，接口处的台阶定位结构也能保证安装时铜管插入深度一致，减少焊接虚焊、焊堵的概率。顶部的阀杆密封采用多重O型圈叠加结构，相比单一密封结构，在阀杆多次旋转启闭后仍能保持可靠的密封性能，避免阀杆处出现冷媒外漏的问题，阀杆顶部的方头结构匹配标准扳手尺寸，操作时受力均匀，不会出现打滑磨损阀头的情况。球体部分采用高精度黄铜加工，表面做抛光处理，与阀座的密封面贴合度极高，全开状态下流道与管路通径完全一致，流阻极小，不会对系统内的流体流动造成额外压损，这一点对于长距离制冷管路来说尤为重要，能够有效降低压缩机的负载，提升系统整体能效。在安装边界上，

　　这款阀门的整体轴向尺寸紧凑，顶部操作空间预留充足，安装时不需要额外预留过大的操作间距，能够适配狭小的机组内部管路布局，阀体中部的六角结构可以在焊接时用扳手固定，避免焊接过程中阀体转动导致接口错位。设计过程中充分考虑了制冷系统的实际工况，阀体底部预留的小型工艺接口可以用于系统抽真空、冷媒充注或者压力检测，不需要在管路上额外开孔焊接接头，减少了管路潜在的泄漏点。从结构细节来看，球体与阀杆之间采用防飞出设计，即使在系统内部压力异常升高的情况下，阀杆也不会被内部压力顶出造成安全事故，这一设计符合制冷设备的安全规范要求。密封阀座采用耐低温的聚四氟乙烯改性材质，在低温制冷工况下仍能保持足够的弹性，不会因为低温脆化导致密封失效，

　　适用的工作温度区间覆盖-40℃到120℃，能够满足绝大多数制冷系统的工况需求。在实际选型应用中，这款阀门可以根据管路通径匹配对应规格，不需要额外定制转接接头，两端的焊接接口可以直接与同规格紫铜管采用银基钎焊连接，焊接时只需要在阀体包裹湿抹布做好降温处理，就能避免内部密封件被高温损坏。阀门的启闭角度为90度，操作行程短，在需要快速切断管路的场景下能够快速完成操作，全开时阀杆上的标识槽与管路方向平行，全关时与管路方向垂直，现场操作人员可以直观判断阀门的启闭状态，避免误操作。整体结构没有多余的外露部件，外部采用喷砂钝化处理，在潮湿的机房环境下也不容易出现氧化锈蚀的问题，长期使用外观不会出现明显的腐蚀剥落。
