双立柱拱形透光户外防雨遮阳棚结构

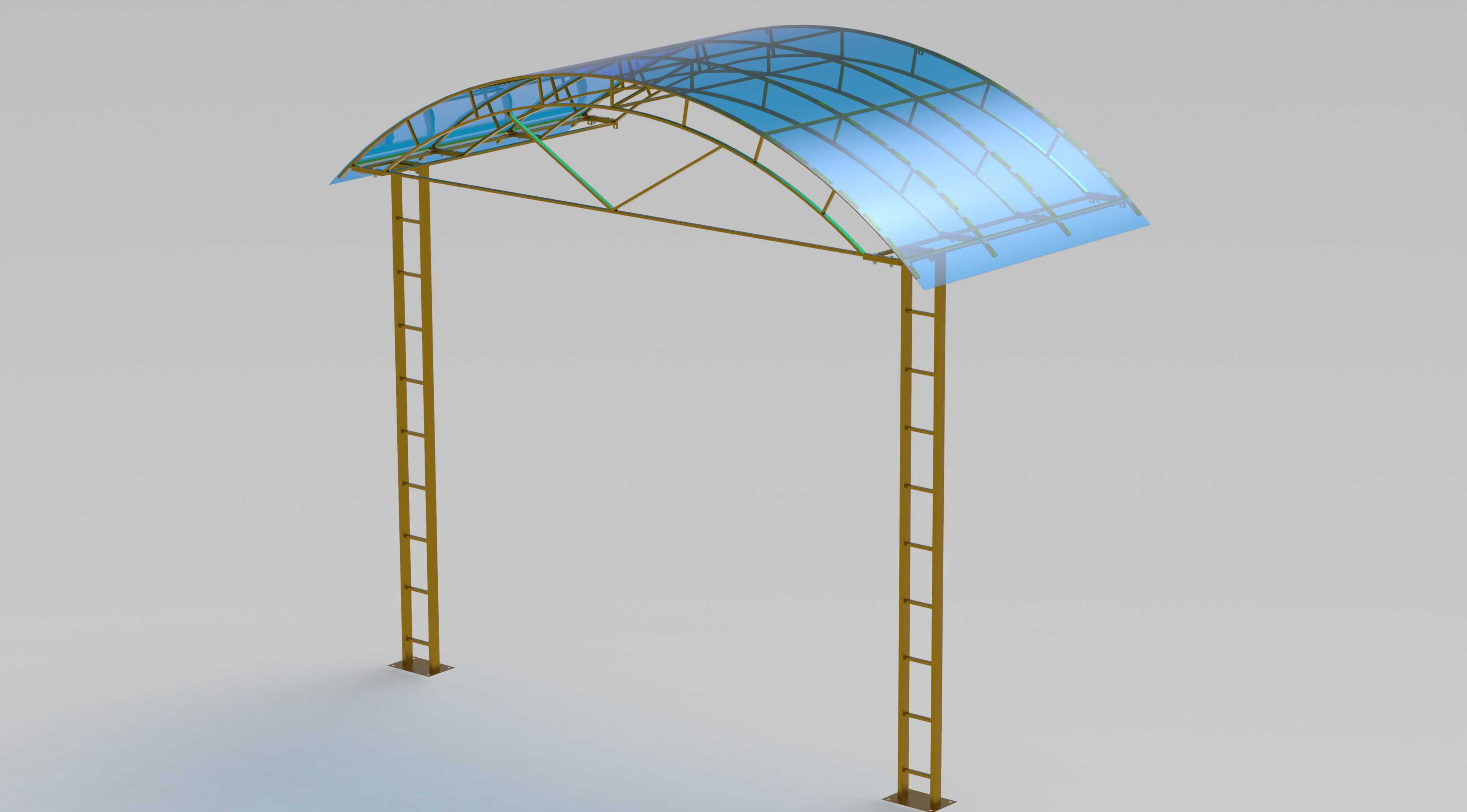

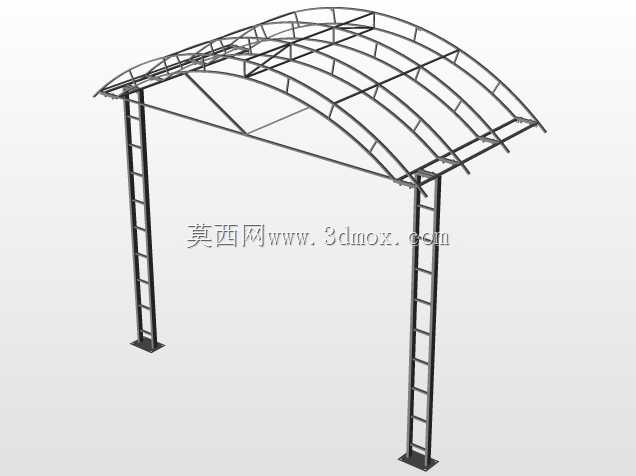

这类拱形双立柱棚体常应用在厂区人行通道出入口、小型设备露天存放区、户外作业工位上方，也可适配园区非机动车停放点的遮护需求，核心作用是阻隔降雨直淋、削弱正午强光直射，同时避免高空落物对下方区域的人员或物件造成损伤。从结构设计逻辑来看，棚顶采用圆弧拱形造型，一方面是利用拱结构的受力特性，将顶面承受的风载、积雪荷载均匀传导至两侧支撑立柱，减少横向杆件的弯矩负荷，降低整体结构的型材用量；另一方面拱形曲面能让降雨顺着弧面快速向两侧边缘排落，不会在棚顶形成积水窝，避免长期积水带来的渗漏与结构锈蚀风险。支撑部分采用双立柱梯架式结构，立柱底部设置带安装孔的法兰底板，安装时可通过膨胀螺栓直接固定在硬化混凝土地面，不需要额外做复杂的预埋基础，适配多数已完工的硬化场地，安装边界灵活，单组棚体的跨度可根据实际覆盖需求调整，常规适配3到6米的通行或存放宽度，立柱高度可匹配2.2米到3.5米的通行净空要求，满足行人、小型搬运车辆的通行需求。棚面采用透光板材铺设，在实现遮雨遮阳的同时，不会完全阻隔自然光，下方区域不需要额外增设日间照明设施，能降低日常使用的能耗；棚架的主次杆件采用桁架式排布，主拱杆承担主要纵向荷载，横向连接杆件将各段主拱连成整体，斜向拉杆抵消侧向风载带来的形变，整体结构自重较轻，抗风能力适配多数内陆地区的户外使用场景。设计过程中需要重点校核立柱与拱架的连接节点强度，节点处采用焊接加角码补强的方式，避免长期受交变风载出现焊缝开裂；棚面板材与拱架的固定采用压条加防水胶垫的形式，既保证连接牢固，也能避免固定位置出现渗漏点，同时预留板材热胀冷缩的伸缩余量，防止温差较大时板材出现起拱或开裂问题。
