带中心孔方形圆角垫片结构设计

在各类机械装配、工装夹具搭建以及设备检修场景中，这类带中心通孔的方形圆角垫片是极为常用的承压分散零件，日常选型时很容易被忽略，但实际对装配可靠性的影响不容小觑。不同于常规圆形垫片，方形结构的设计初衷，是适配安装空间受限、螺栓周边需要更大承压接触面积的工况，比如型材框架拼接处、薄板类工件的装夹定位环节，方形的四个边可以更好贴合型材的直角安装面，避免圆形垫片在窄边型材上出现边缘悬空、局部压溃的问题。

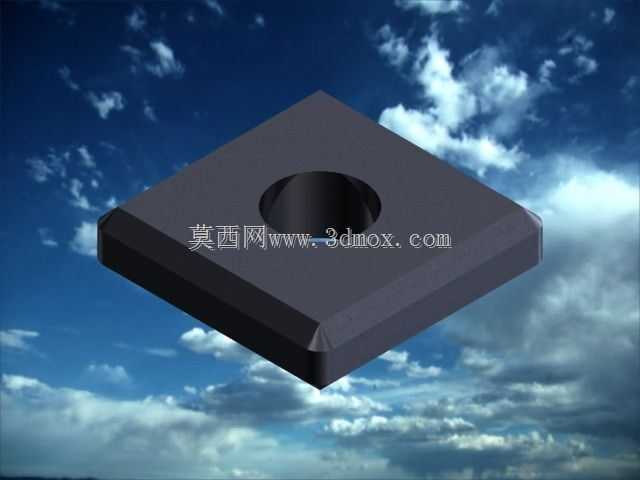

从结构设计逻辑来看，该零件整体为等厚薄板结构，中心开设的通孔用于穿装螺栓或定位销，通孔直径与常用紧固件杆部尺寸留合理间隙，既方便装配时的对位调整，也能避免孔壁与螺栓杆发生不必要的摩擦剐蹭。零件的四个外角做了等半径圆角处理，这个细节并非单纯为了外观，一方面是去除冲压或铣削加工后的锐边毛刺，防止装配时划伤操作人员、割破线缆或密封件，另一方面圆角可以分散边角处的应力集中，避免在长期承压、受振动载荷时出现边角崩裂的问题，尤其是在频繁拆装的工装工位，带圆角的垫片使用寿命比直角垫片高出不少。

实际应用中，这类垫片的厚度会根据承压需求做对应调整，安装时需要注意贴合面的平面度，若工件安装面存在局部凸起，会导致垫片受力不均，长期使用后出现偏载变形。中心孔的位置度是该零件的核心尺寸公差要求，若孔位偏离方形基体的中心，会导致螺栓锁紧后垫片各边的压合力不一致，容易引发紧固件松动。不同于带防滑齿的锁紧垫片，这类平垫片的核心作用是分散螺栓锁紧时的压应力，保护被连接件的表面不被螺栓头压伤，同时可以补偿装配时的累计尺寸误差，在薄板连接、非金属工件装配场景中，能有效避免工件被压裂、压陷。

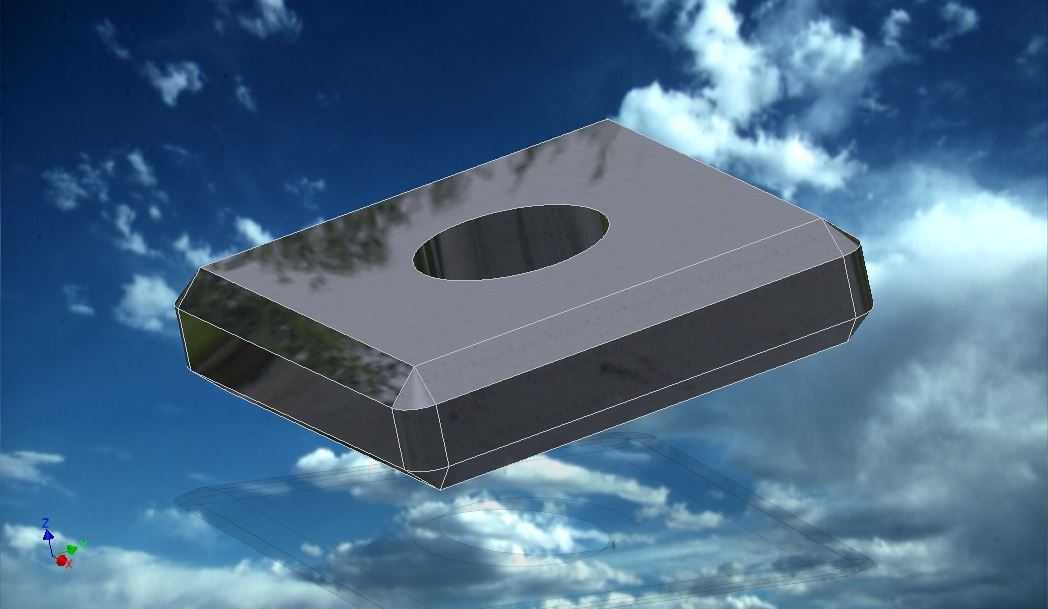

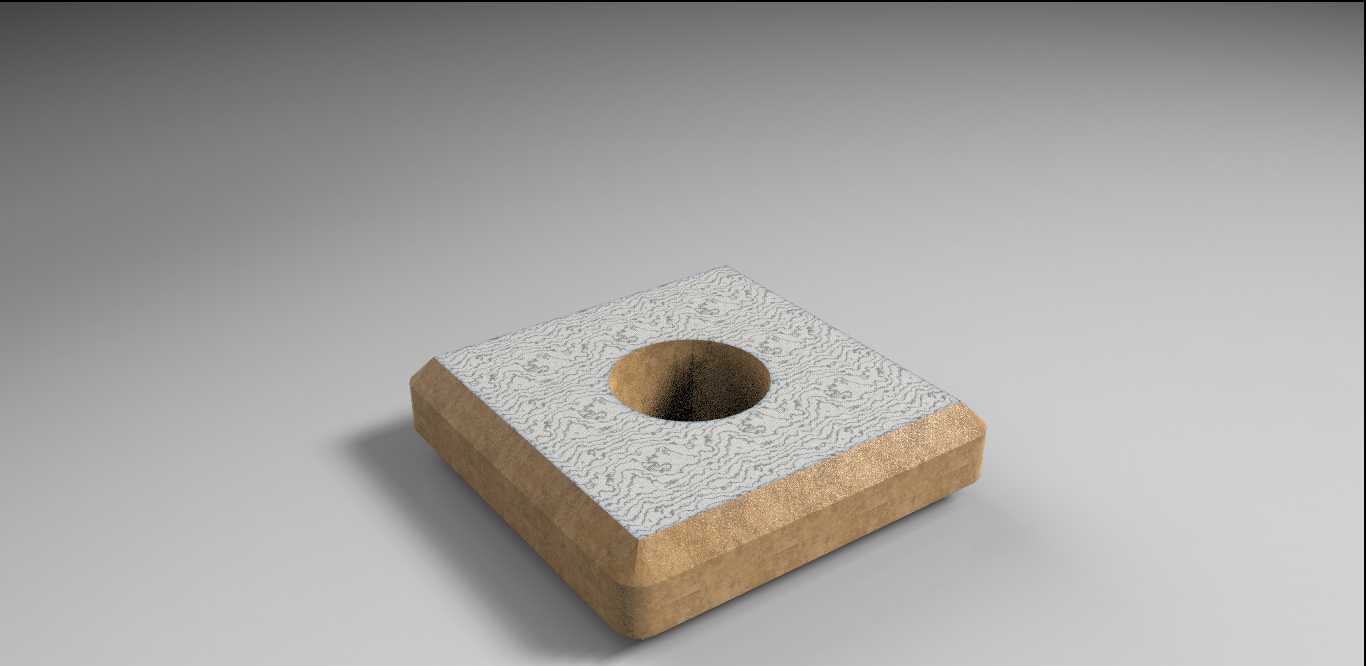

在三维建模过程中，这类零件的建模逻辑相对清晰，先绘制带圆角的方形草图，拉伸为实体后切除中心通孔，再对上下边缘做微小的倒角处理，去除加工毛刺的模拟。建模时需要注意圆角半径与基体边长的比例，通常圆角半径不超过边长的十分之一，避免圆角过大导致有效承压面积缩减，同时也要保证圆角过渡顺滑，无建模棱角残留，方便后续导出工程图标注加工公差，也能直接导入CAM软件做加工路径生成。
