跨溪重载钢制通行坡道桥梁结构

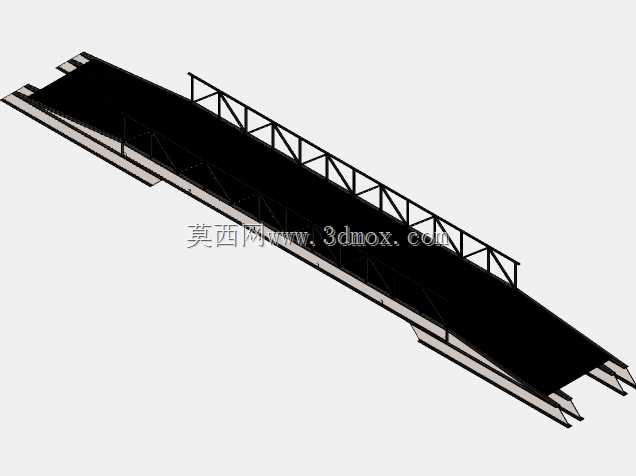

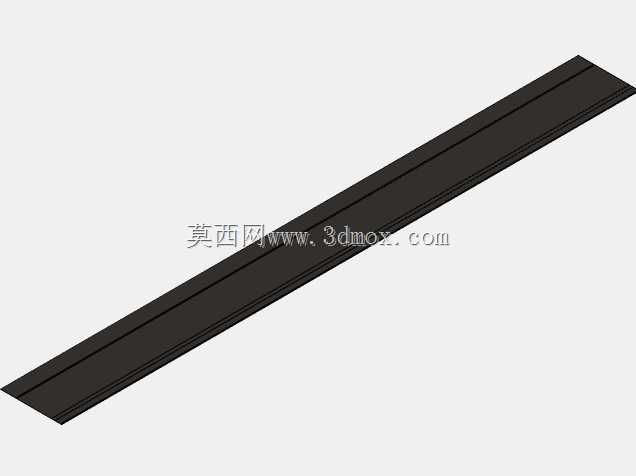

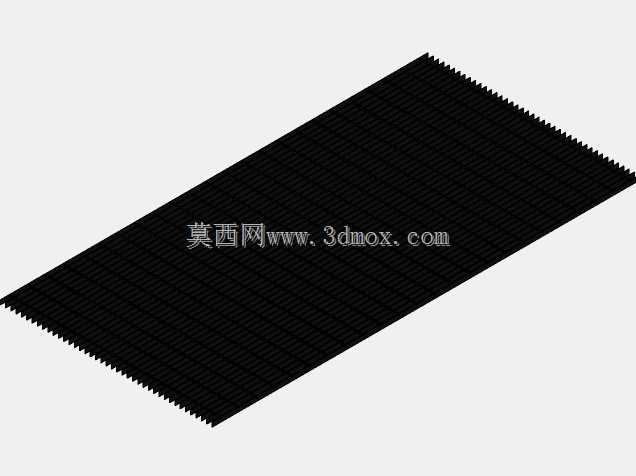

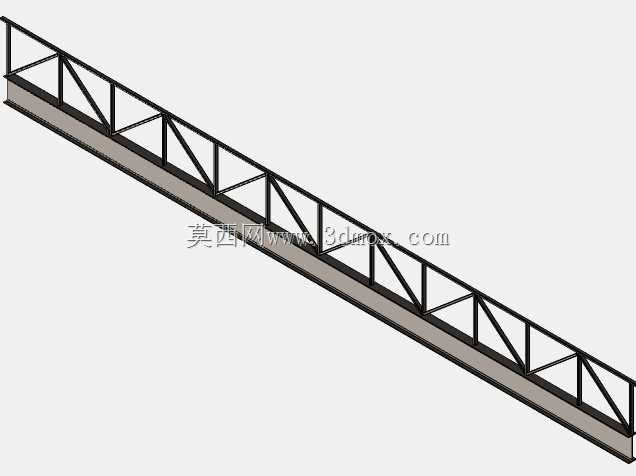

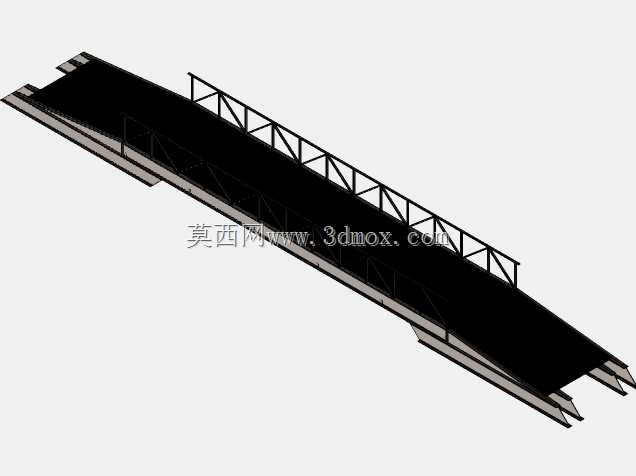

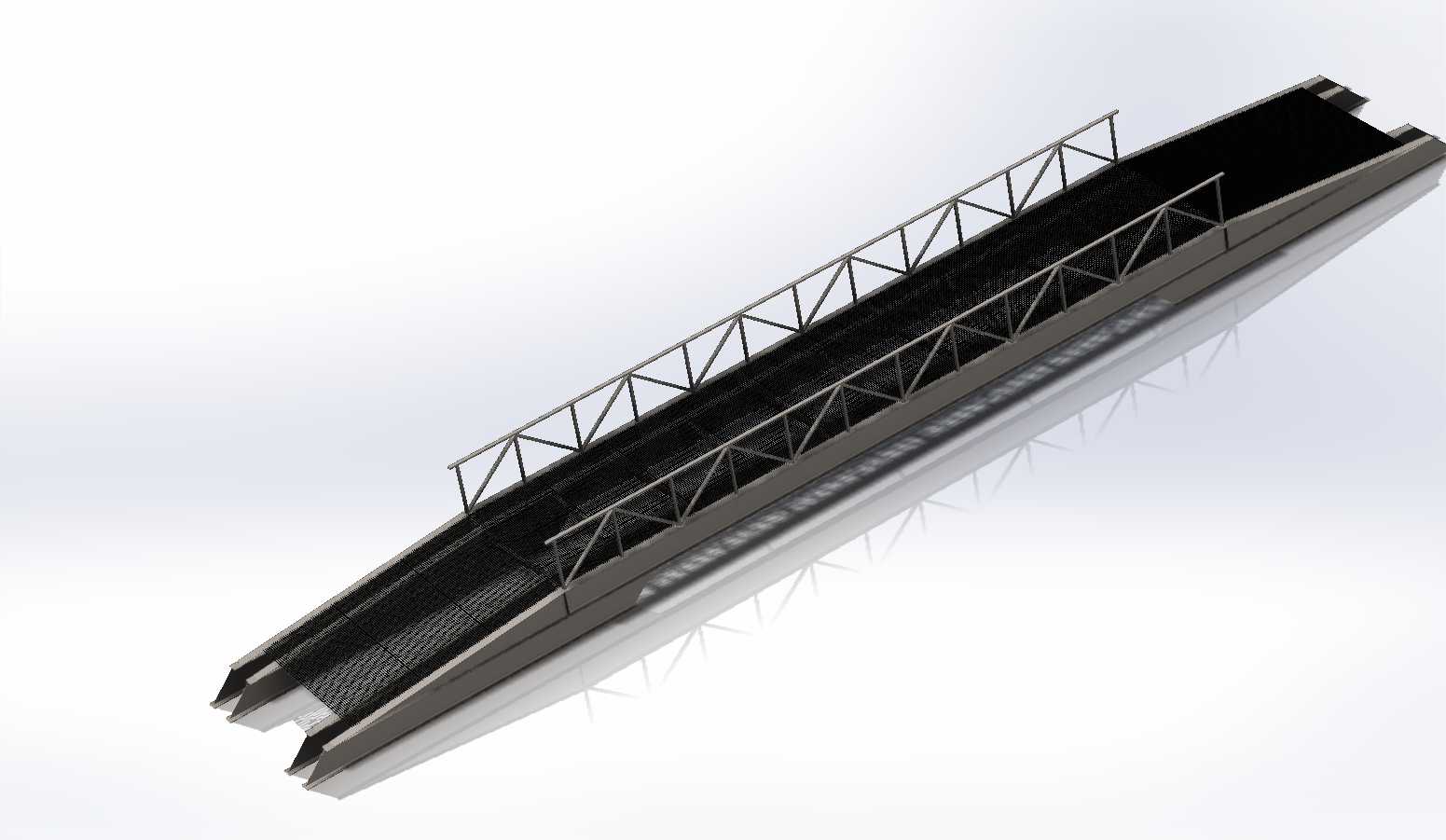

这类跨溪钢制坡道桥主要应用在野外作业场地、临时施工区域、小型货运接驳点的跨水通行场景，解决浅溪、沟壑阻断轮式设备、轻型货运车辆通行路径的问题，不需要做大规模的土建桩基施工，能快速搭建形成稳定的通行通道，适配短期作业的场地周转需求。整体结构采用全钢焊接成型，主体长度对应40英尺的通行跨度，整体自重控制在14吨左右，额定承载能力可以满足15吨级的轮式货物、作业车辆通行需求，坡道段的下梁直接与桥体下端法兰焊接为整体，结构内部整合了隐藏式的结疤板补强结构，不需要额外加装辅助支撑构件就能满足通行的刚度要求。设计过程中优先考虑了现场快速装配的需求，所有构件的焊接坡口、连接位都做了适配现场安装的公差预留，不过实际装配过程中，部分现场支撑点位的基础平整度存在偏差，不需要在工厂预制阶段就做过度的精度修正，这类偏差完全可以在现场安装时通过垫片调整、局部补焊完成修配，反而能降低工厂预制的加工成本，也避免过高的精度要求导致现场安装时出现构件无法对位的问题，毕竟野外作业场地的基础条件很难达到车间内的平整标准。桥体两侧设置了桁架式防护栏，采用三角桁架结构，在控制整体自重的前提下保证防护结构的抗侧向冲击能力，桥面采用防滑纹理的钢板铺设，避免雨天车辆通行时出现打滑问题，桥体两端的搭接段做了渐变坡度处理，保证车辆上下桥时不会出现底盘剐蹭的问题。安装时只需要在溪流两侧做好简易的混凝土承托基础，将桥体两端的法兰与基础预埋构件焊接固定即可投入使用，不需要在溪流中间设置支撑墩，既减少了涉水施工的工作量，也不会对溪流的正常过水造成阻碍，适合在小型溪流、排洪沟、浅渠等位置做临时或半永久的通行结构使用。结构设计时没有做冗余的装饰性构件，所有结构件都承担实际的受力作用，护栏的竖杆、斜撑同时作为桥体侧边的加强筋，提升桥体整体的抗扭刚度，避免重载车辆偏载通行时桥体出现过大的侧向变形。
