可调角度喷水器安装固定支架结构

　　这套可调角度的安装支架结构，最初的设计出发点是解决加工工位切削液喷淋、小型工件表面冲洗场景下，喷头位置与喷射角度难以灵活适配不同加工需求的痛点。在实际的机加工车间场景里，很多小型数控车床、走心机的切削液喷淋位置都是固定的，遇到异形工件、斜面加工工序时，固定角度的喷头往往无法将切削液精准送达切削区域，容易出现刀具冷却不足、排屑不畅的问题，进而影响加工表面质量与刀具使用寿命，这套结构正是针对这类现场痛点做的适配设计。

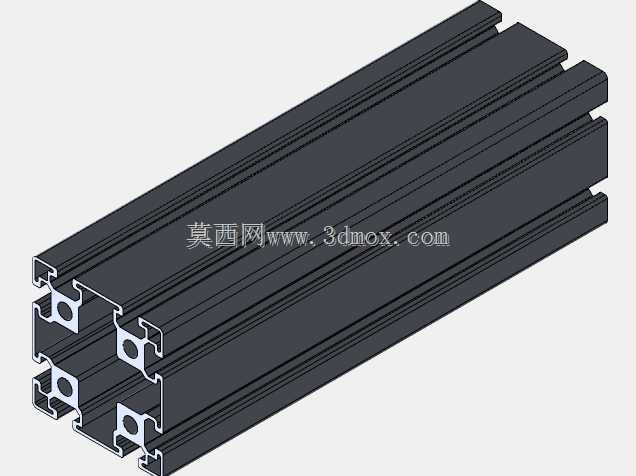

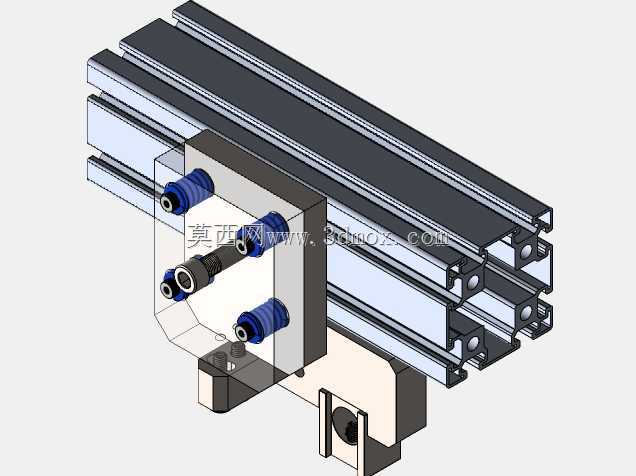

　　从结构组成来看，整个支架采用标准工业铝型材作为安装基座，铝型材的槽道结构可以让整个支架在设备横梁上实现横向位置的无级调整，不需要额外打孔攻丝，适配不同宽度的加工工位安装需求。支架的主体安装座采用透明防护材质做罩壳，既可以观察内部调节机构的锁紧状态，也能阻挡喷淋过程中的切削液飞溅到调节螺栓上，减少金属屑卡滞调节结构的概率。安装座上集成了三个快插式喷水接头，每个接头都可以独立调整俯仰角度，配合整体支架的角度偏转，可以实现单工位多方向的喷淋覆盖，既可以对准刀具切削点做精准冷却，也可以调整角度对准排屑槽辅助冲屑，适配不同工序的冷却需求。

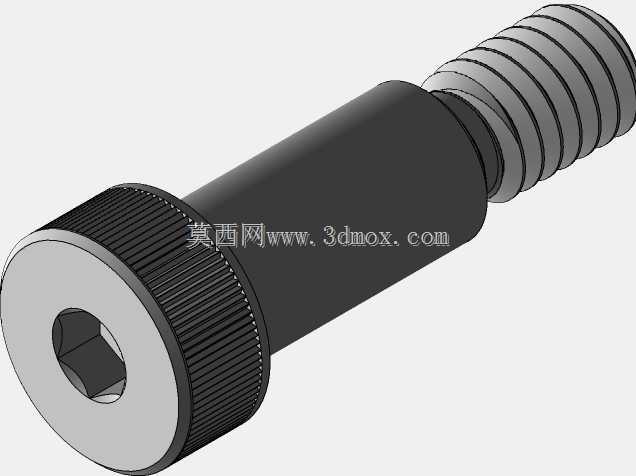

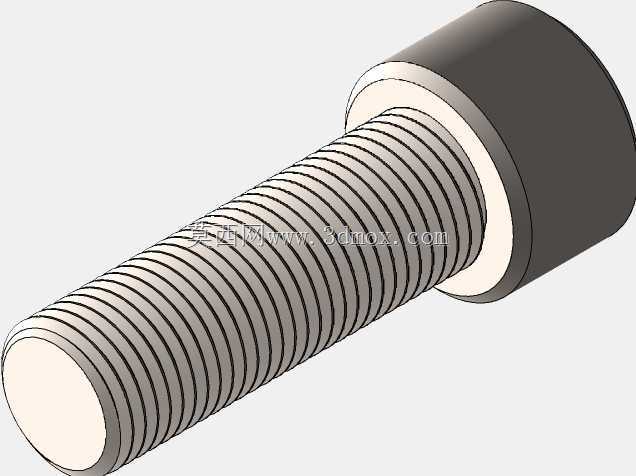

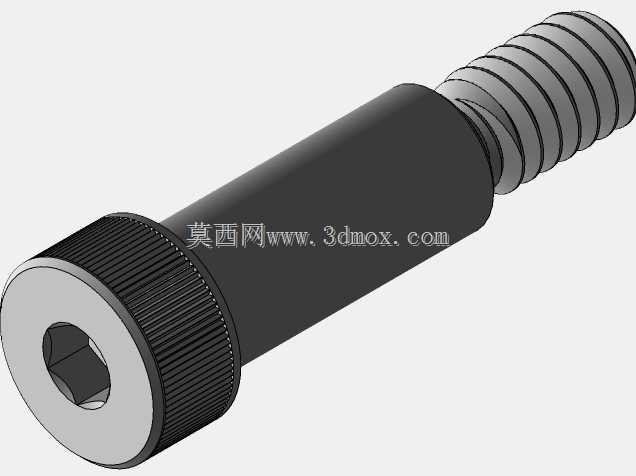

　　设计过程中，角度调节的锁紧结构做了专门的考量，采用侧面锁紧螺栓配合弧形调节槽的结构，调节时只需要松开侧面的锁紧旋钮，就可以带动整个安装座绕铰接点转动，角度调整范围覆盖0到60度的斜面喷射需求，调整到位后拧紧锁紧螺栓即可依靠摩擦力完成固定，不需要额外的定位销，现场操作人员不需要专用工具就可以完成角度调整，适配批量加工过程中快速换型的需求。快插接头的选型采用标准气动快插规格，适配车间常用的6mm、8mm外径的塑料水管，不需要专门定制管路配件，后期维护更换成本极低，接头与安装座之间采用密封胶圈做静密封，避免长期喷淋过程中出现渗漏问题。

　　安装边界方面，整个支架的基座适配20系列、30系列的标准工业铝型材，安装时只需要搭配对应的T型螺栓与法兰螺母，就可以固定在设备的现有铝型材横梁上，不需要对原有设备做焊接、打孔等破坏性改装，整体结构的外伸长度控制在120mm以内，不会占用过多的工位操作空间，也不会与工件装夹、刀具换刀路径产生干涉。支架的铰接点位置做了下沉式设计，调节过程中安装座的转动半径控制在80mm以内，即使在狭小的车床刀架附近安装，也不会在角度调整时碰到周围的导轨、拖板等运动部件。

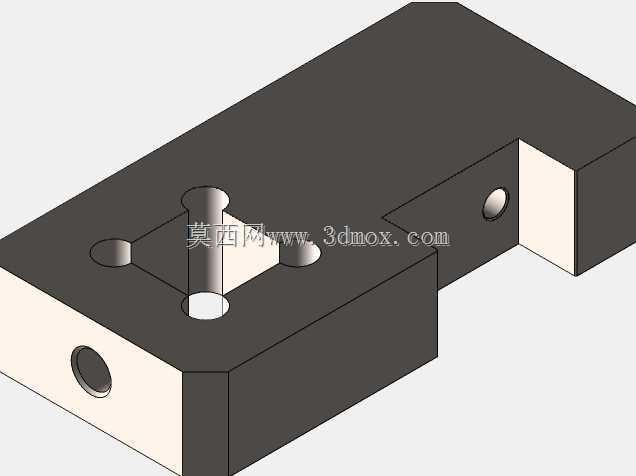

　　除了机加工切削液喷淋的场景，这套结构经过简单的零件替换，也可以适配小型自动化设备的吹气除尘、产品表面喷涂、农业小型灌溉喷头固定等场景，因为核心的角度调节与铝型材安装结构是通用的，只需要根据实际使用的介质更换对应材质的接头与密封件即可。设计时特意将大部分安装连接件都采用标准外购件，比如锁紧螺栓、快插接头、铝型材连接件都是市场上通用的标准件，不需要开模定制，不管是单件制作还是小批量加工都可以快速凑齐配件，加工件只有安装座与铰接支架两个零件，加工难度低，普通的铣床、3D打印都可以完成制作，非常适合车间现场做快速技改的时候使用。

　　在实际的使用验证中，这套结构在持续的切削液喷淋环境下，调节机构的锁紧可靠性可以满足长期使用需求，因为锁紧接触面做了防滑纹路处理，即使受到喷淋水流的冲击、机床运行的轻微振动，调整好的角度也不会出现偏移，不需要操作人员频繁重新调整位置。三个独立喷头的布局也做了间距优化，相邻喷头的喷射范围在常规的200mm喷射距离下刚好可以形成连续的覆盖区，不会出现喷淋盲区，同时每个喷头也可以单独接不同的管路，实现气液混合喷淋、不同压力喷淋的差异化需求，适配更多复杂的工况使用。
