喷水台板条定位压紧专用夹具结构

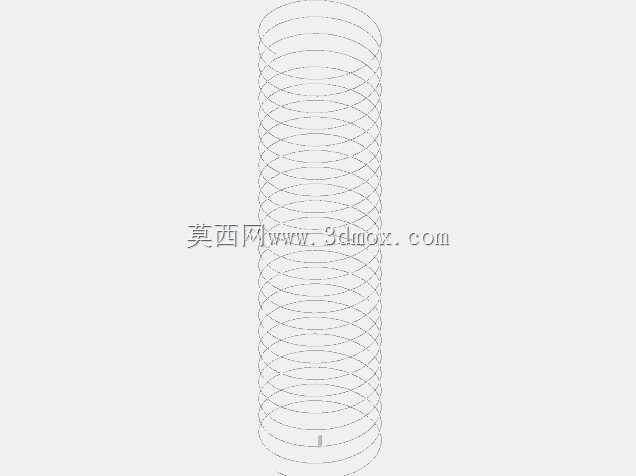

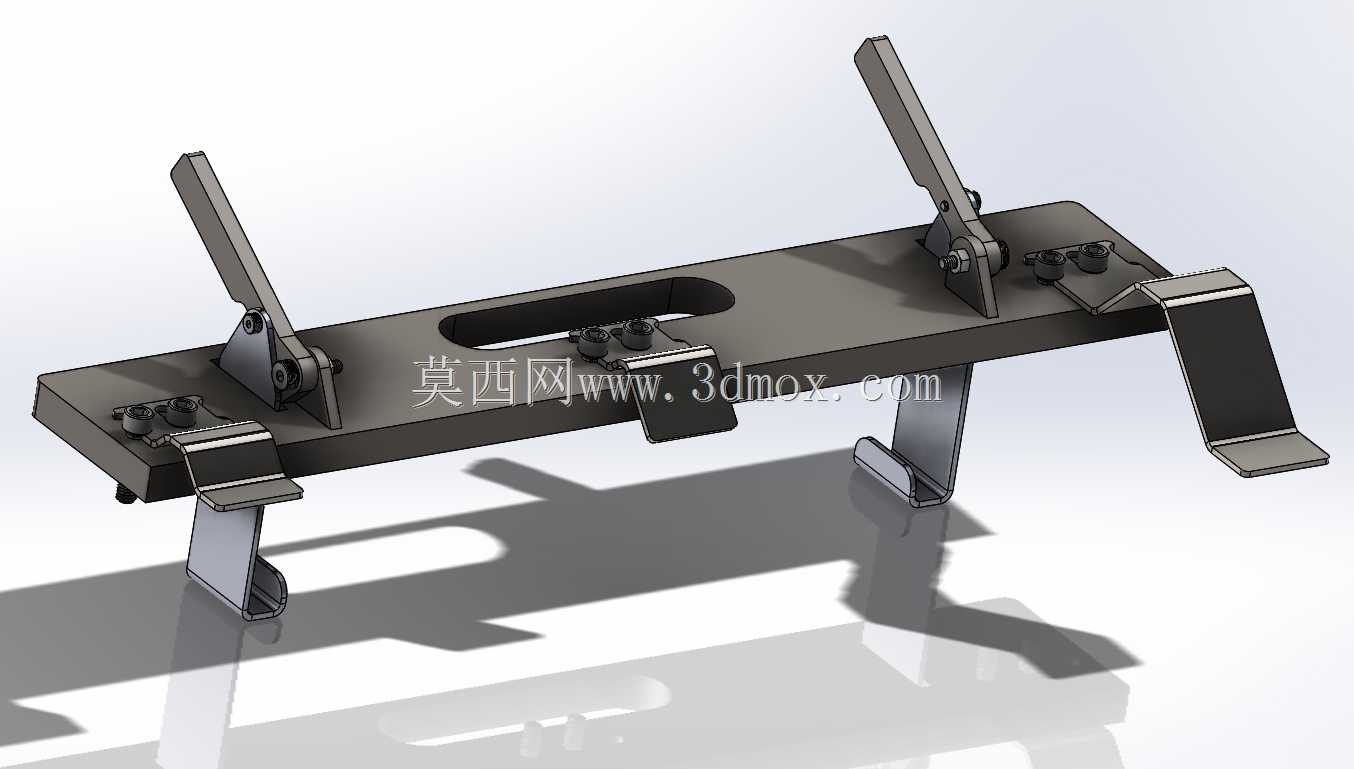

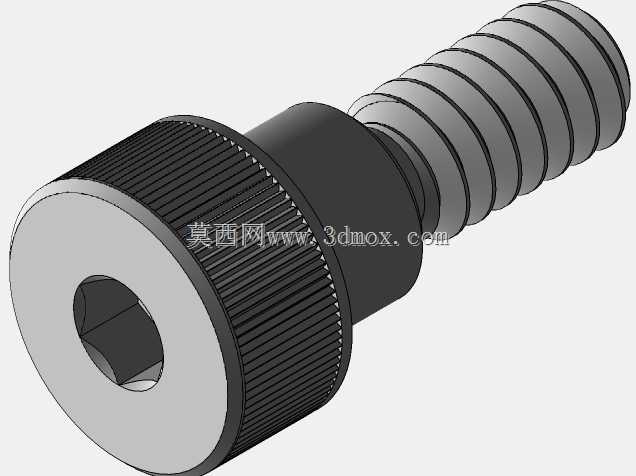

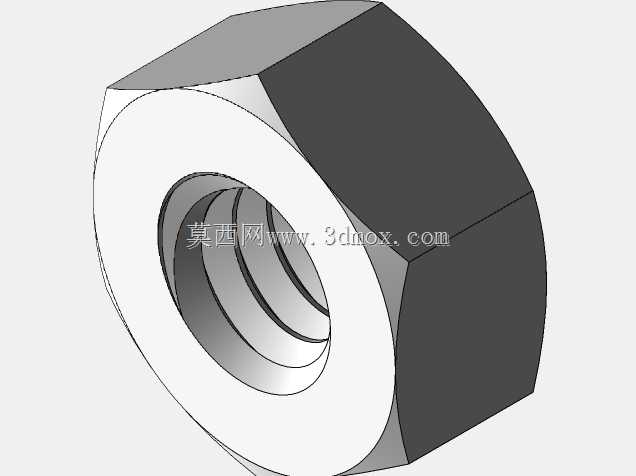

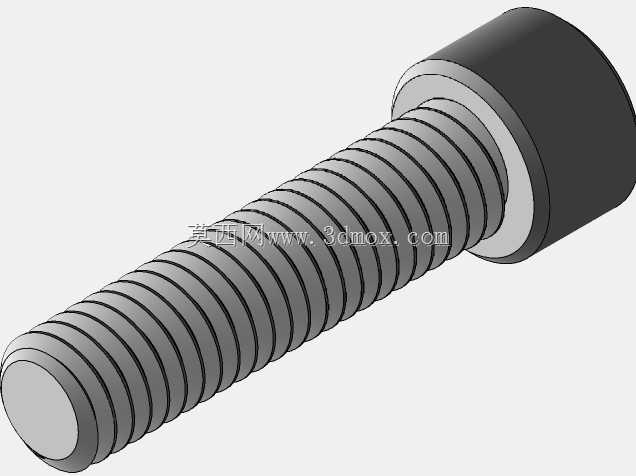

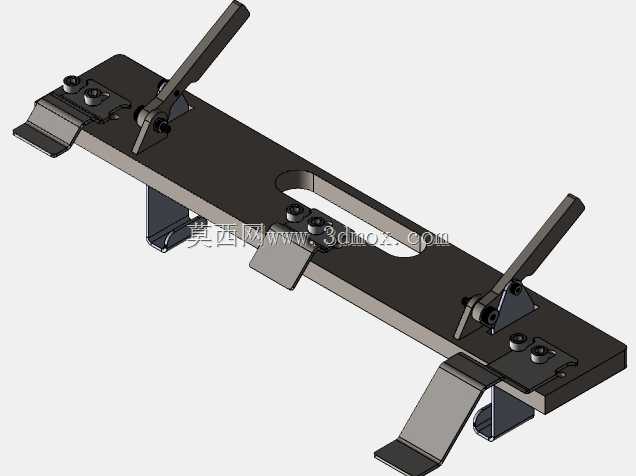

在喷水台的装配、检修作业场景中，板条类部件的夹持固定一直是影响作业效率的关键环节，常规通用夹具往往受限于安装空间，容易与板件上的肩部螺栓产生干涉，无法实现稳定的压紧定位，这款夹具正是针对这一现场痛点开发的专用夹持结构。从实际使用边界来看，该夹具适配夹持高度为4英寸的板条，允许的夹持厚度公差在正负1/2英寸区间，能够覆盖多数喷水台板条的尺寸规格，安装时可直接依托喷水台的现有基准面固定，不需要额外改造安装基面，大幅降低了现场适配的改造成本。结构设计上，夹具采用长条形基座作为承载主体，基座上开设的半通长槽主要用于板条安装时的对位校准，即使板条推送过程中出现小幅碰撞，槽体的导向结构也不会刮伤板条的装配尖端，避免工件出现装配损伤。基座上分布的两组翻转压臂是核心压紧执行部件，压臂的铰接位置特意做了偏移设计，压合状态下铰接点的投影落在压紧接触面内侧，能够避开板条上凸起的肩部螺栓，从根源上解决了通用夹具压装时的干涉问题；压臂的压紧端预留了薄金属压片的安装位，现场可根据实际夹持需求更换不同厚度的金属压片，调整压紧接触面积与压力分布，若需要更大的压紧力，也可在压臂与基座之间加装弹簧组件，实现持续的弹性压紧，避免作业过程中因振动出现压合松动。基座两端设置的L型定位支脚一方面用于夹具自身在工作台面的定位固定，另一方面可作为板条装入时的侧向定位基准，配合基座中部的下沉式挡块，能够限制板条在长度、宽度两个方向的自由度，不需要额外加装定位块即可完成工件的快速装夹。压臂的锁紧采用快拆式销轴结构，扳动压臂即可完成工件的装卸，单步操作即可完成装夹动作，相比传统螺栓压紧的夹具，装夹效率能够提升60%以上，适合喷水台批量装配、检修工位的连续作业需求。整个夹具的结构没有复杂的异形曲面，所有零部件都可采用常规板材、标准紧固件加工制作，加工难度低，后期维护时更换易损件也十分便捷，针对不同宽度的板条，仅需要调整基座上压臂的安装间距即可快速适配，不需要重新制作整套夹具，具备较强的现场适配灵活性。
