防水油布配套张紧导水雨水收集装置

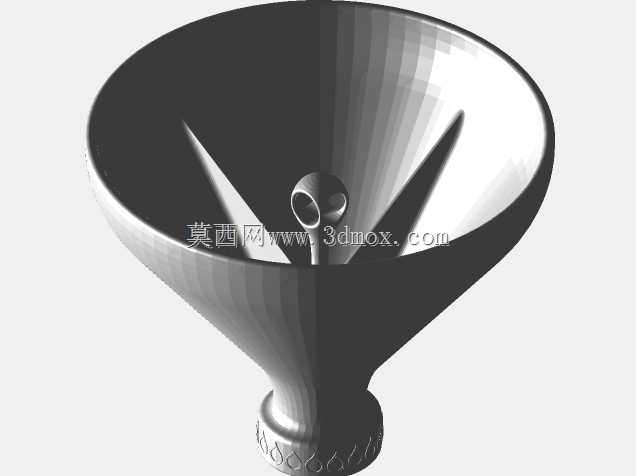

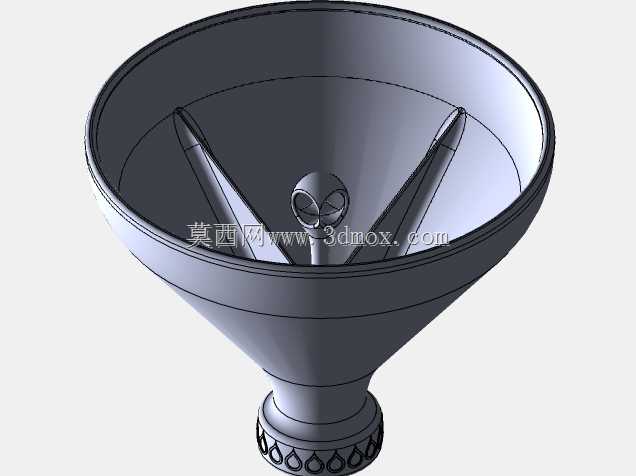

户外临时搭建的防水油布、雨衣类柔性防水覆盖件，在降雨场景下常出现布面兜水下垂、局部应力集中撕裂、雨水沿布边无序流淌的问题，这款配套的收集装置正是针对这类场景设计的功能配件。从结构设计来看，整体采用漏斗式构型，上部为大口径敞口承托段，内壁设置三道径向凸起的张紧肋条，肋条沿漏斗锥面均匀分布，当防水油布或雨衣的末端套入敞口段后，肋条会从内侧撑起布面，形成稳定的张紧支撑，避免布面受雨水重力拉扯出现褶皱下垂，同时让布面与漏斗内壁之间预留均匀的导水间隙，不会因为布面贴死内壁阻断排水通路。漏斗下部为标准瓶口适配段，尺寸匹配市面上常见的标准苏打水瓶瓶口螺纹，可以直接旋接在空置的塑料瓶上，不需要额外配置专用储水容器，户外使用时可以就地取材完成组装，大幅降低使用门槛。实际应用中，该装置不需要复杂的固定操作，只需要将柔性防水覆盖件的末端穿入漏斗上部敞口，翻折固定在肋条外侧，再将下部旋接好储水瓶，放置在覆盖件的低位排水点即可。降雨时，布面汇集的雨水会顺着张紧后形成的导水坡度流入漏斗，经过中部的导流汇流段集中流入下方的储水容器，既可以避免布面兜水造成的结构损坏，也能有序收集雨水，防止雨水沿布边随意滴落打湿周边物品或人员。设计时充分考虑了3D打印的成型特性，整体壁厚均匀，没有大跨度的悬空结构，不需要额外添加支撑即可完成打印，内壁的肋条采用渐变厚度设计，从敞口边缘到汇流段逐渐收窄，既保证了张紧支撑的结构强度，也避免了局部壁厚过大导致的打印缩痕问题。安装边界上，上部敞口直径适配常规厚度的PVC、PE材质防水油布以及普通雨衣的面料厚度，下部瓶口段的螺纹参数符合通用饮料瓶的瓶口标准，不需要额外加工适配接头，不管是户外露营时帐篷外帐的排水改造、露天临时堆放物料的防水油布导水，还是长款雨衣的下摆雨水收集，都能直接适配使用。装置中部的汇流段做了圆弧过渡处理，没有直角拐角，雨水流过时不会产生紊流残留，也不容易积存泥沙杂物，日常使用后只需要清水冲洗即可完成清洁，长期户外使用也不会出现排水堵塞的问题。
