手压式园艺清洁喷雾瓶结构设计

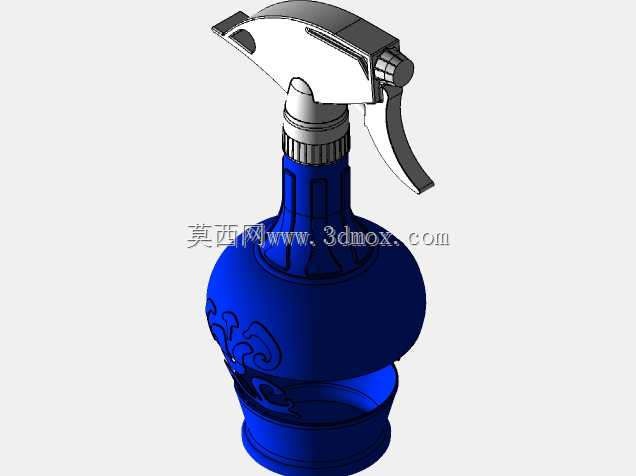

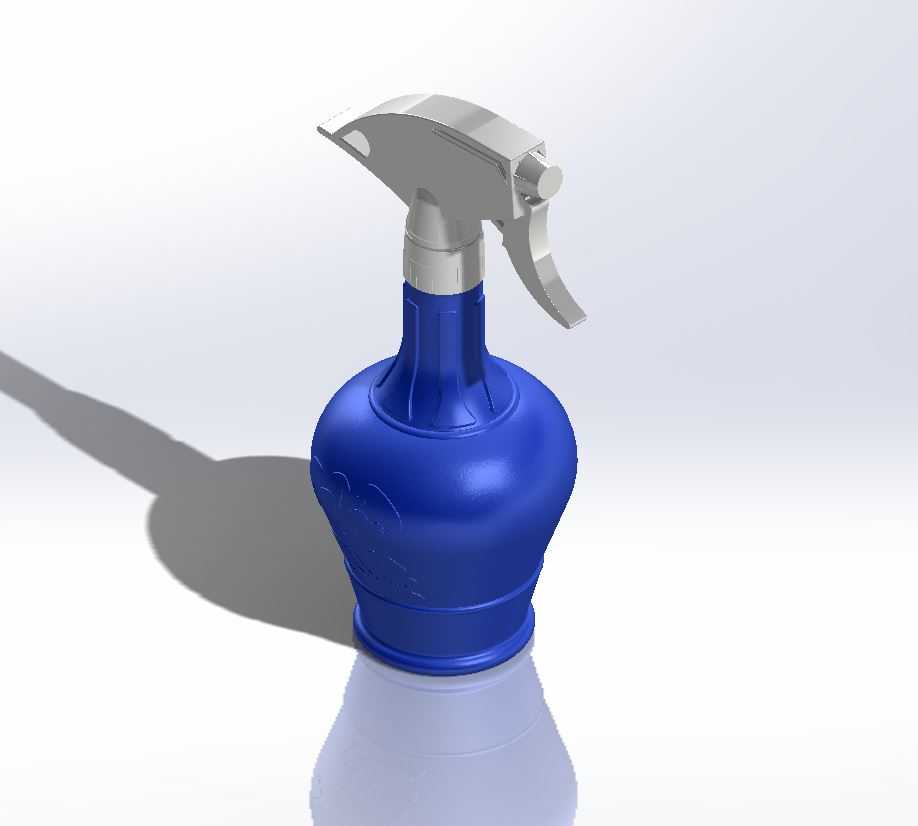

日常清洁、园艺养护场景中，手压式喷雾瓶是普及率极高的小型手持施液工具，这款喷雾瓶的结构设计围绕单手操作的人机工程逻辑展开，整体分为喷头总成、瓶身主体两个核心装配模块。喷头部分采用扳机式按压结构，内部集成了单向进水阀、压水腔、导流通道与喷嘴雾化结构，按压扳机时压水腔容积收缩产生正压，将腔体内存的液体压入导流通道从喷嘴喷出，松开扳机时弹簧带动扳机复位，压水腔形成负压将瓶内液体吸入腔体，完成单次喷雾的循环，无需额外动力源，仅靠手指按压力度即可控制单次喷液量，适配不同场景的施液需求。瓶身采用收腰鼓腹的造型设计，底部直径大于上部衔接段，放置时重心偏低不易倾倒，鼓腹位置刚好贴合成年人手掌握持的弧度，长时间握持施力不易产生疲劳，瓶身与喷头的衔接采用标准螺纹旋合结构，螺纹处预留密封胶圈的安装槽位，装配后可避免瓶内液体倾倒渗漏，也方便用户拧开喷头补充液体。喷嘴位置设计了可调式旋帽，旋转旋帽可改变导流通道的出口间隙，实现从柱状直射到雾状散射的出液形态切换，直射模式可用于冲洗缝隙污渍、给植物根系补水，雾状模式可用于叶面喷水、均匀喷洒清洁液。从安装边界来看，喷头总成的整体高度控制在握持时手指可自然搭在扳机上的范围，扳机的按压行程设置在15毫米以内，按压力度控制在10牛左右，适配大多数成年人的手指发力范围，瓶身的最大握持直径设置为75毫米，刚好适配手掌抓握的开合范围，装满液体后的整体重量控制在500克以内，单手持握操作无明显负重感。设计过程中针对喷头内部的流道做了圆弧过渡处理，避免液体残留造成的流道堵塞，压水腔的活塞位置采用软质密封件，长期按压使用也不会出现漏气泄压的问题，瓶身底部做了加厚的环形支撑边，放置时与接触面的贴合度更好，即使放置在略有倾斜的台面上也不易滑落。这类喷雾瓶除了日常家居清洁、园艺浇花使用外，也可用于美发造型喷湿、小型工件表面清洁喷液、消毒作业喷洒消毒液等场景，结构简单可靠，零部件全部可采用注塑工艺批量生产，装配工序少，生产成本可控，各部件的配合公差经过反复校核，喷头与瓶身的螺纹配合松紧适度，普通用户无需工具即可轻松拧开加注液体，密封件的压缩量设置在合理范围，既保证密封效果又不会出现拧合过紧难以打开的问题。
