装配式室内金属地板支撑钢架结构

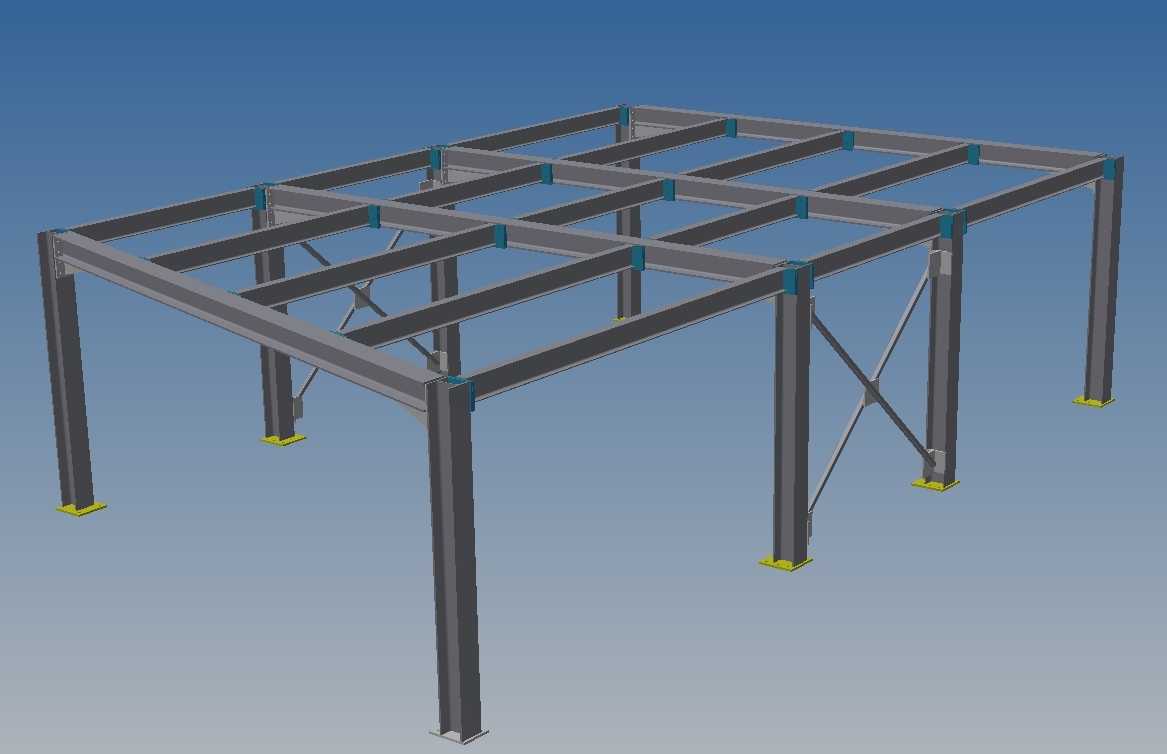

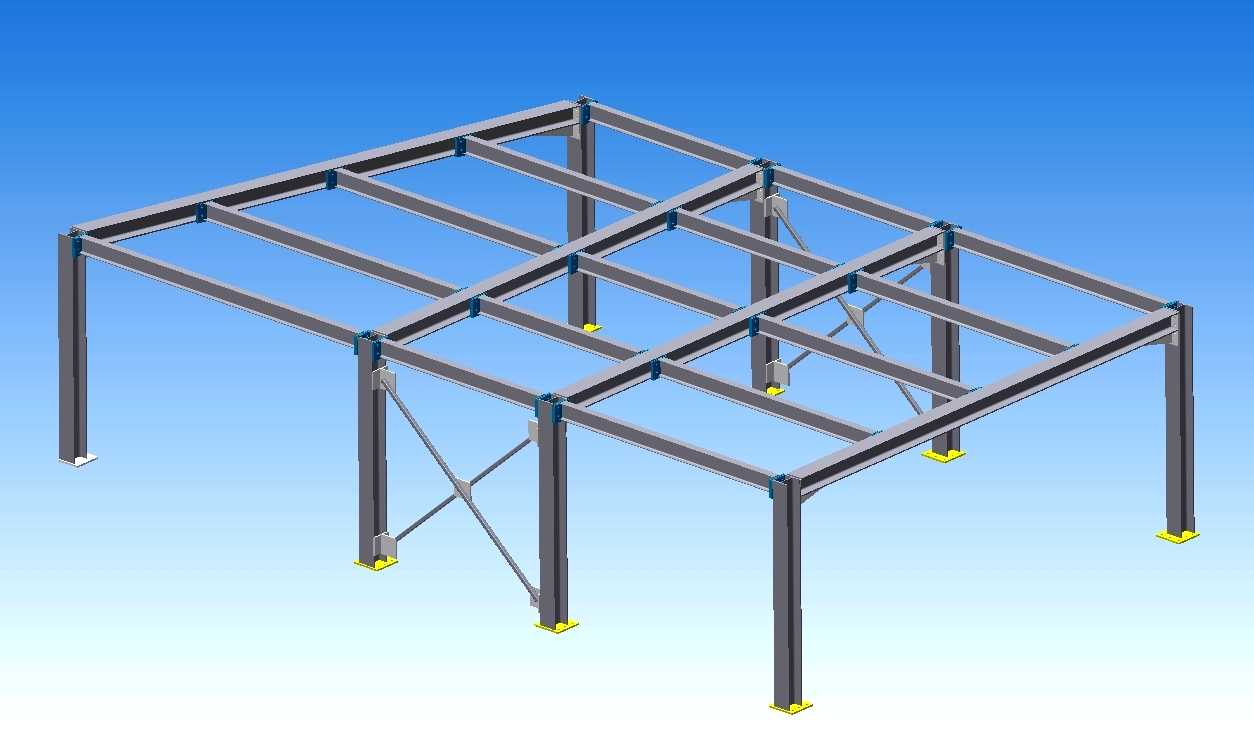

这类金属地板支撑结构多用于工业厂房洁净车间、数据中心机房、重载仓储分拣区的架空地坪搭建，核心作用是在原建筑地面之上构建具备均匀承载能力的架空作业层，同时预留地面管线排布、通风静压箱的布设空间，避免后期管线开槽破坏原建筑结构。从结构设计逻辑来看，整体采用模块化框架拼接思路，竖向承重柱底部配置可调式减震底座，可适配原地面±15mm范围内的平整度误差，安装时无需对原地面做大规模找平处理，通过底座调节螺栓即可将整体框架的水平度误差控制在2mm/m范围内，大幅降低现场施工的找平工作量。横向主梁与次梁采用等截面H型钢或矩形钢管制作，梁柱连接节点采用高强度螺栓铰接搭配定位销的组合形式，既保证安装阶段的快速对位，也能在长期承重状态下避免节点出现滑移错位，斜向支撑构件布置在框架的纵向与横向分格区间内，按照45度受力最优角度布设，可抵消水平方向的侧向推力，提升整体框架的抗侧移能力，避免重载设备推移或人员密集走动时出现结构晃动。从安装边界来看，单组标准框架单元的横向跨度可根据场地需求调整在2m-4m区间，纵向分格间距控制在1m-1.5m，整体架空高度可根据管线布设需求在200mm-800mm区间定制，柱脚底座的接触面积经过压强验算，在每平米500kg的均布荷载下，柱脚对原地面的压强不会超过普通混凝土地面的承载阈值，无需额外做地面加固处理。实际应用中，框架上方可铺设花纹钢板、防静电地板或复合承重面板，面板与框架梁之间采用自攻螺丝或卡扣固定，单块面板可单独拆卸，方便后期对地面下方的管线、线缆进行检修维护，相较于传统的混凝土架空地坪，这种钢结构支撑体系的施工周期可缩短60%以上，且材料可全部回收复用，适配临时厂房、可搬迁生产线的场地搭建需求。设计阶段需重点验算主梁的挠度变形，在额定均布荷载下主梁的最大挠度不能超过跨度的1/400，避免上方铺设的地板出现凹陷变形，同时柱脚的调节螺栓需配备防松螺母，在设备长期振动的工况下避免螺栓松动导致框架沉降不均，所有钢构件表面均做镀锌或环氧喷涂处理，适配室内潮湿、有轻微腐蚀介质的作业环境，延长结构的整体使用寿命。
