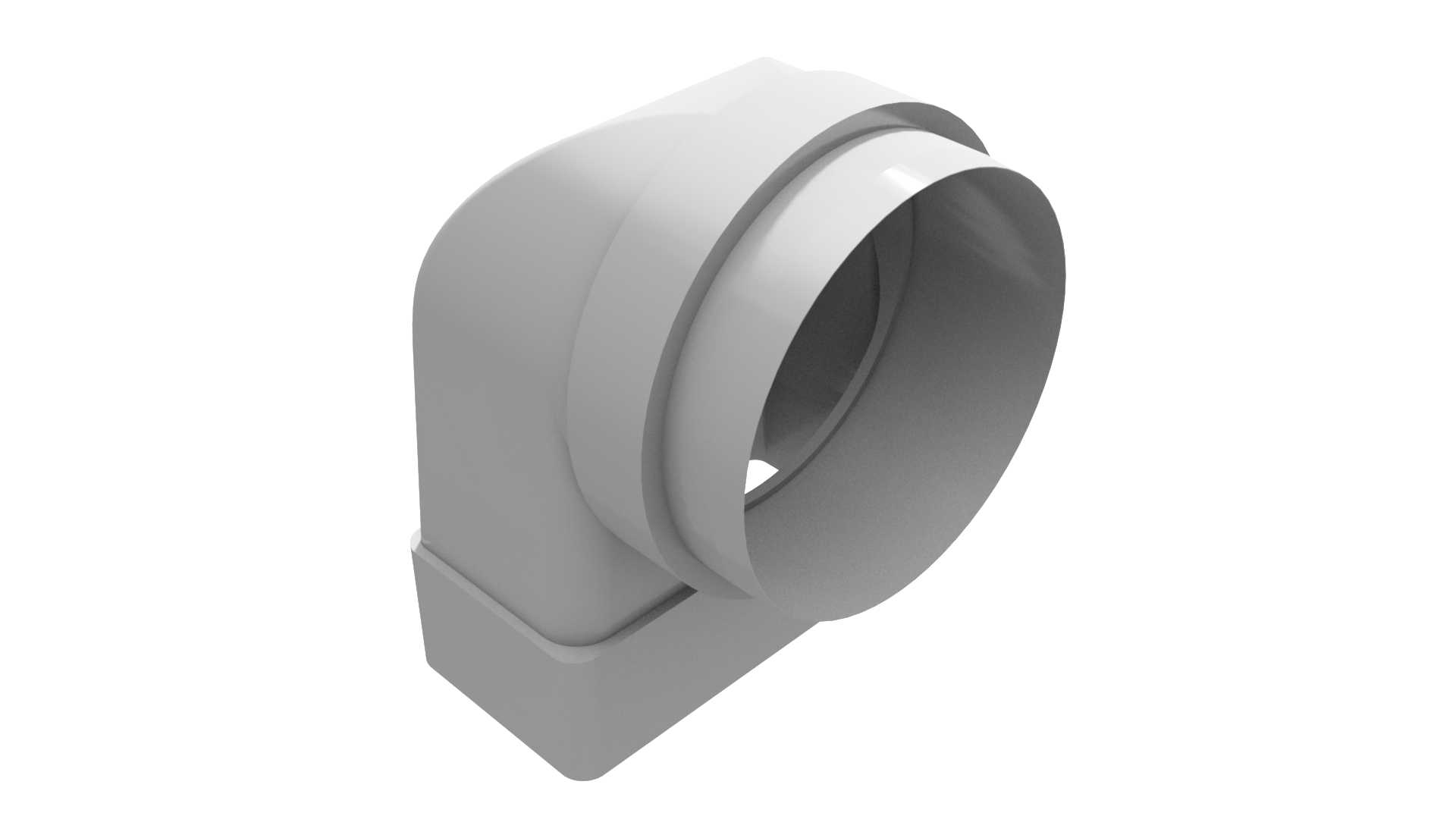

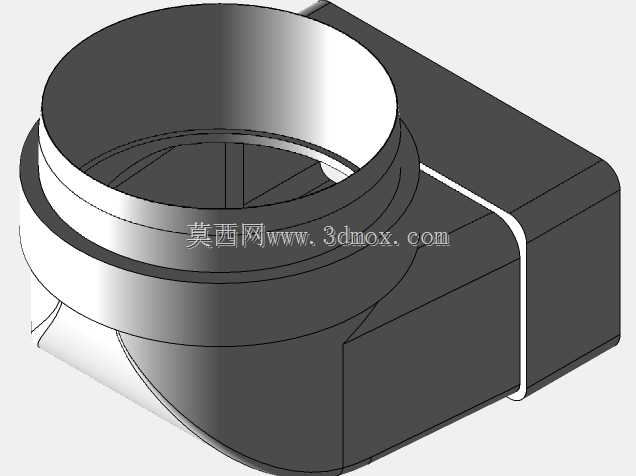

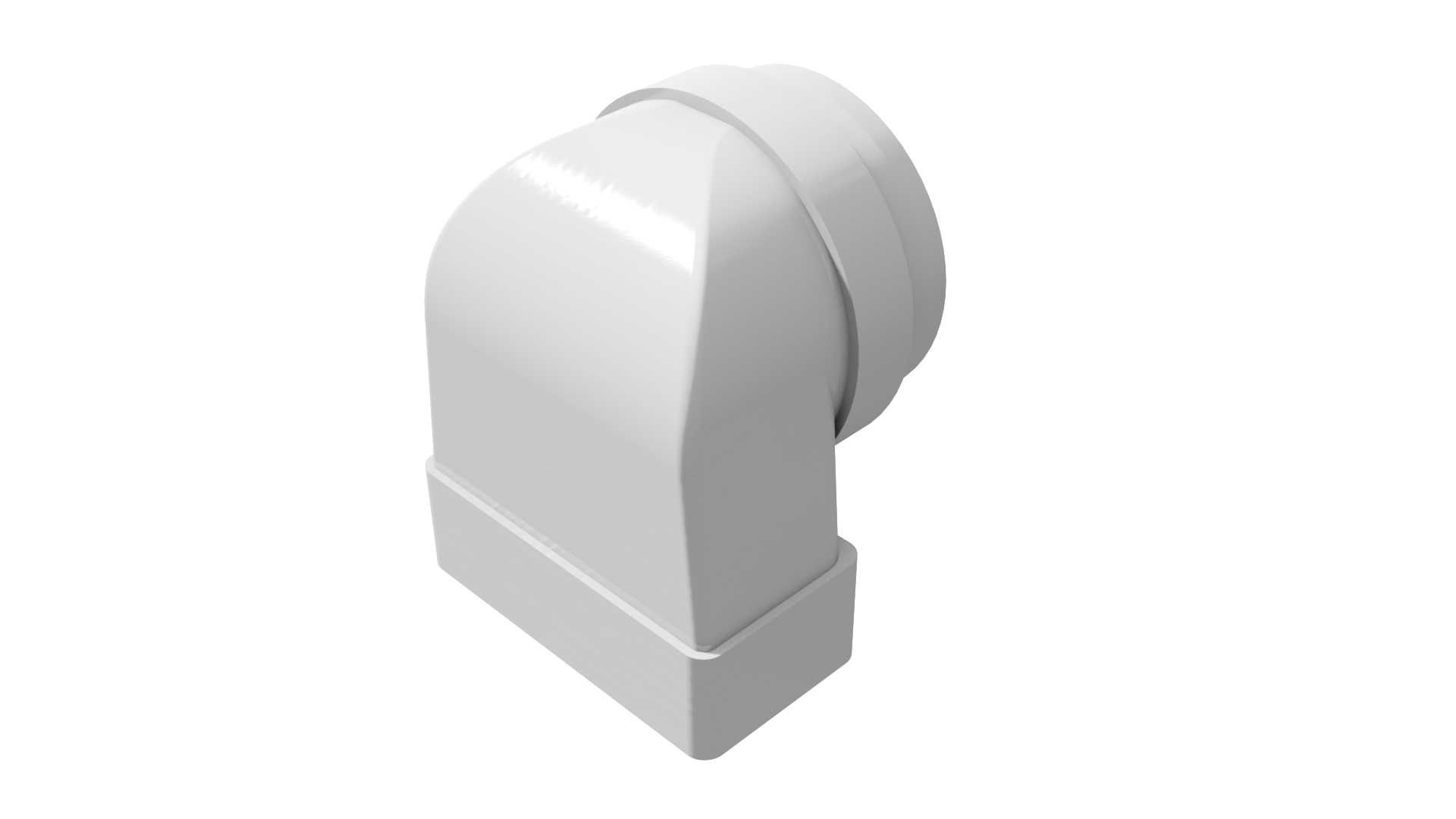

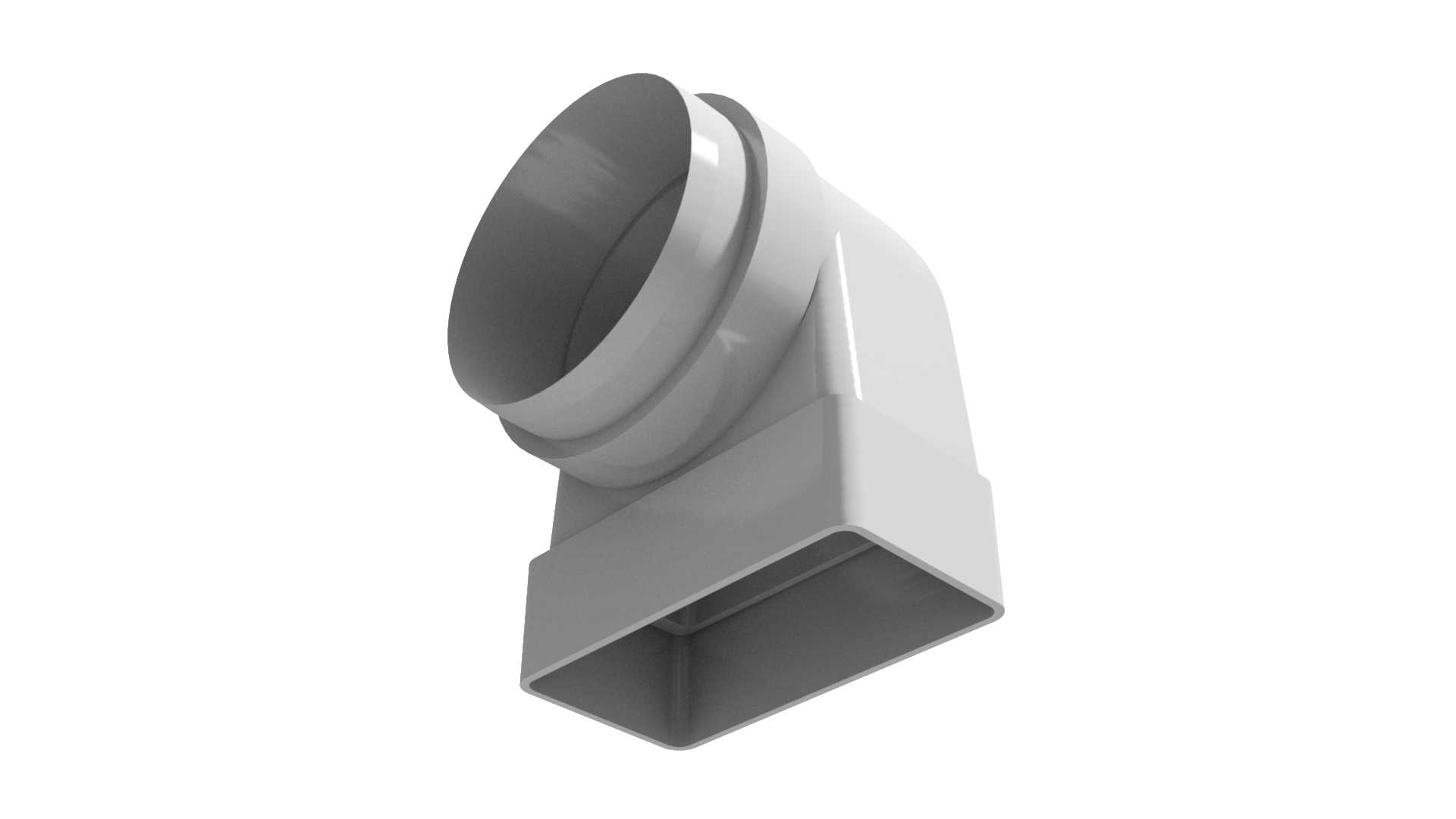

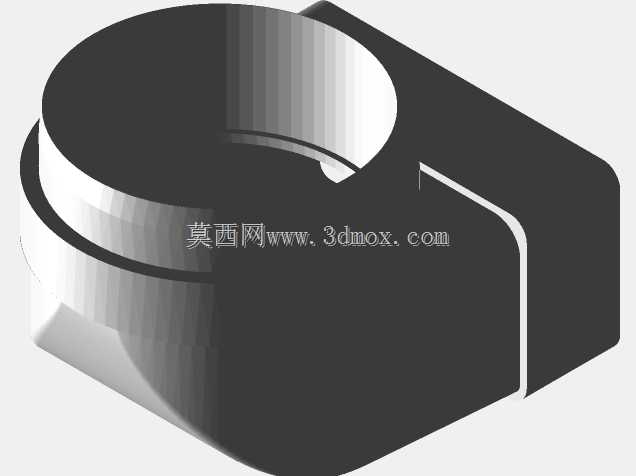

带扁槽插座100mm规格PVC管道直角弯头

这款PVC管道直角弯头，核心适配100mm外径的圆形软管、螺纹软管接头，也可直接对接同外径的设备插口，专门用于扁平通道内的管路直角转向布设。在狭小设备舱、吊顶夹层、紧凑柜体这类空间余量极小的布设场景中，常规等径圆弯头的转弯半径会占用过多横向或纵向空间，极易与周边结构件、线缆、其他管路产生干涉，而这款弯头一端采用标准圆形承插结构，另一端为扁形槽状插座结构，在实现90度转向的同时，将扁端的截面高度压缩，能够贴合扁平通道的内壁布设，大幅降低管路转弯处的空间占用率。设计阶段完全基于实物测量数据构建，所有配合尺寸均预留了PVC管材安装所需的合理公差，圆形承插端的内壁深度、密封圈槽位尺寸与常规100mmPVC管路配件完全匹配，扁形插座端的外轮廓尺寸与对应规格的扁平通道内壁间隙控制在合理范围，安装时无需额外裁切调整，可直接卡入到位。从功能特性来看，这款弯头的流道内壁做了顺滑过渡处理，直角转弯处没有突兀的棱角，能够减少气流或流体流经时的阻力，降低管路运行过程中的风噪或流阻损耗，扁端的插座结构外侧设置了限位台阶，安装到位后可与通道端面紧密贴合，避免出现管路移位、密封不严的问题。在实际工程应用中，这类弯头常被用于新风系统扁平风管布设、小型设备通风管路改造、紧凑空间内的给排水管路转向等场景，尤其是在既有建筑改造项目中，吊顶内的布设空间往往被原有结构、其他专业管线挤占，常规圆弯头无法满足转弯空间要求时，这种带扁槽插座的弯头就能够在不扩大开槽、开孔范围的前提下完成管路转向。建模过程中严格还原了实物的壁厚、加强筋位置、承插端的倒角细节，所有安装边界尺寸均与实物一致，可直接用于管路排布的干涉检查、安装模拟，也可作为同类型管件设计的参考基准，在进行管路方案设计时，可直接将该模型导入装配环境，匹配周边结构件的空间位置，提前验证布设方案的可行性，避免现场安装时才发现空间不足、配合错位的问题。
