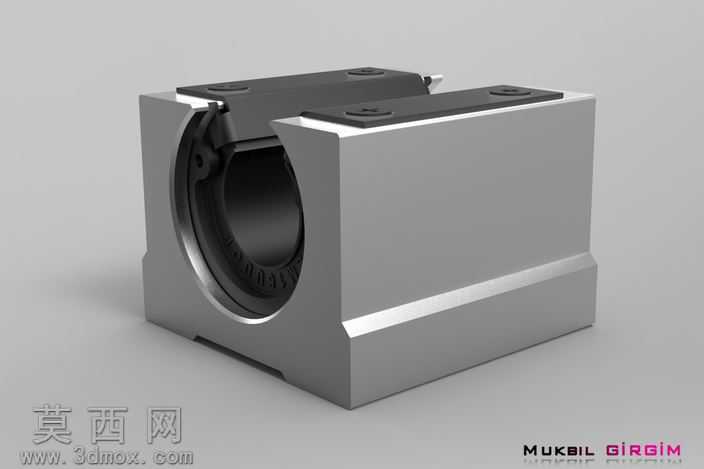

SBR16UU开口型直线滑块轴承三维建模

本作品为SBR16UU开口型直线滑块轴承的三维参数化建模成果，建模过程严格遵循该型号标准件的实际工业尺寸规范，完整还原了产品的全部结构细节。建模阶段首先以基准轴为核心定位参考，先构建滑块的主体铝制基座结构，通过拉伸、切除、倒角等基础特征操作，完成基座的方形外轮廓、底部安装定位槽、顶面螺纹安装孔的特征制作，精准还原基座两侧的导向斜面与端面的工艺倒角，保证基座部分的尺寸公差与实际量产零件保持一致。随后针对滑块内部的轴承保持架与滚动体结构进行精细化建模，开口式的保持架采用环形阵列特征完成滚珠安装位的排布，每一颗滚珠的直径、排布间距都严格匹配SBR16UU的规格参数，同时还原保持架上的防尘密封卡槽结构，确保内部组件的装配关系完全符合实际产品的配合逻辑。材质与渲染阶段，针对不同部件赋予对应的写实材质：铝制基座采用磨砂阳极氧化铝材质，调整金属粗糙度、反射率参数还原工业铝件的哑光银灰色质感；内部滚珠采用高抛光轴承钢材质，设置高反射低粗糙度的参数表现钢珠的光亮金属质感；顶部的密封端盖与防尘片采用黑色工程塑料材质，添加细微的颗粒纹理还原注塑件的表面质感；安装螺丝采用发黑处理的碳钢材质，还原紧固件的深色哑光金属效果。场景布光采用工业产品展示常用的三点布光方案，主光源从斜上方45度投射，勾勒滑块的主体轮廓与结构转折，辅光源补亮暗部避免出现死黑区域，轮廓光从后方打亮滑块边缘，提升模型的立体感与层次感，最终渲染效果清晰展现滑块的开口结构、安装孔位、内部轴承排布等核心设计特征。设计思路上，该模型完全围绕工业实际应用场景搭建，所有特征均保留可编辑的参数化属性，可直接用于线性导轨机构的装配仿真、运动模拟、工程出图等工作，模型的装配层级清晰，不同部件分组明确，方便后续根据需求进行材质替换、结构修改或者工程导出，能够满足机械设计、自动化设备开发过程中对标准直线滑块部件的三维调用需求，还原了开口型直线滑块可适配圆柱导轨、滑动顺畅、安装便捷的产品特性。
