铝塑复合导轨涂层型材三维设计

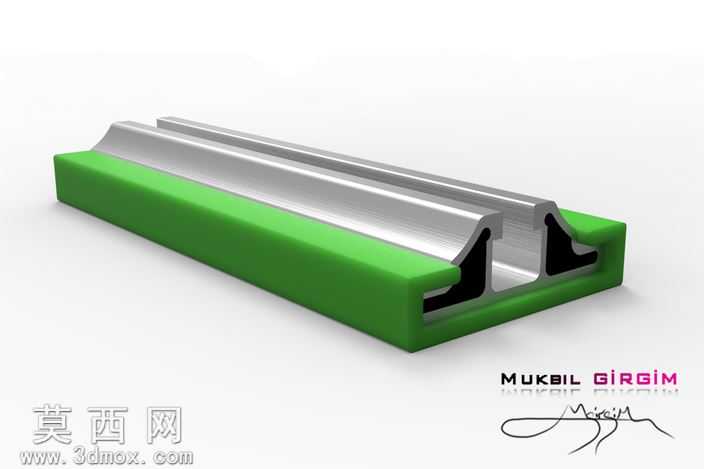

本作品为铝塑复合导轨涂层型材的三维建模设计，建模过程中首先针对型材的截面轮廓进行精准草绘，先绘制内部铝合金基体的异形截面，该截面采用带双侧内凹卡槽的工字型变体结构，预留出塑料涂层的包覆嵌合空间，保证两种材质结合后不会出现轴向窜动或脱层问题。建模时采用对称约束保证截面两侧结构完全一致，通过拉伸特征生成定长的型材基体，再针对外层绿色塑料涂层进行建模，涂层完全贴合铝合金基体的外轮廓，在基体的两个侧边端部做全包覆处理，同时在基体的内凹卡槽位置设置对应的嵌合凸筋，让塑料层与铝基体形成机械咬合结构，无需额外粘接即可实现稳固结合。材质渲染阶段，内部铝合金基体采用哑光银灰色金属材质，还原铝型材挤出后的细腻磨砂质感，调整金属度参数至0.85、粗糙度参数至0.3，模拟工业铝型材的真实表面效果；外层塑料涂层采用饱和度适中的绿色硬质塑料材质，设置轻微的漫反射效果，粗糙度调整至0.4，还原工程塑料的哑光触感，同时在两种材质的结合边缘做细微的圆角过渡，避免尖锐棱角带来的不真实感。结构设计上充分考虑该类型材的实际使用场景，作为直线滑动导轨使用时，内部铝基体提供足够的结构刚性，承受滑动过程中的径向载荷与弯曲应力，外层塑料涂层则起到耐磨、减摩、降噪的作用，同时塑料层的包覆结构可以避免铝基体直接暴露在环境中，提升型材的耐腐蚀性能。建模过程中对型材的壁厚做了合理分配，铝基体的壁厚均匀控制在2mm左右，保证挤出加工的工艺可行性，塑料涂层的厚度控制在1.5-2mm区间，既保证足够的耐磨余量，也不会因塑料层过厚导致冷却变形。渲染阶段采用柔和的工作室布光，主光源从斜上方45度照射，突出型材的轮廓结构与两种材质的质感差异，辅助光源补亮暗部细节，清晰展示截面处的嵌合结构，让观看者可以直观理解铝塑复合的结构设计逻辑，整体模型严格遵循线性导轨型材的行业尺寸规范，可直接用于产品结构验证、加工工艺模拟或相关设备的装配演示。
