反向工程设计自行车前轮毂轴组件

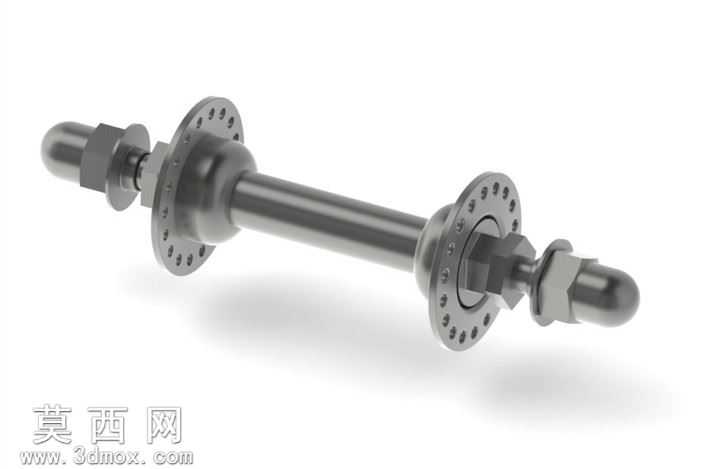

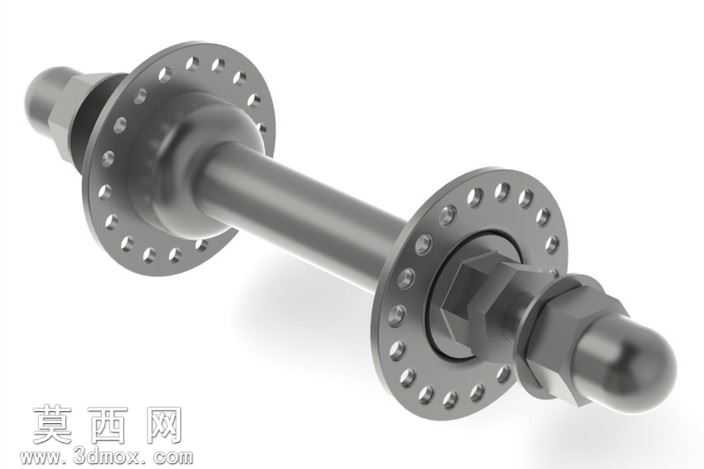

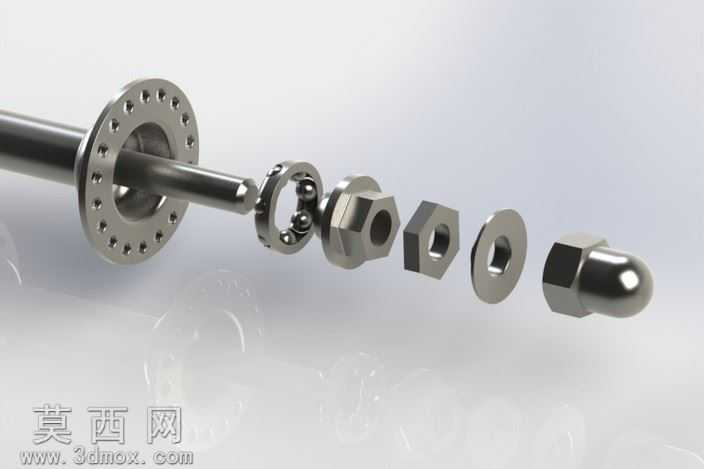

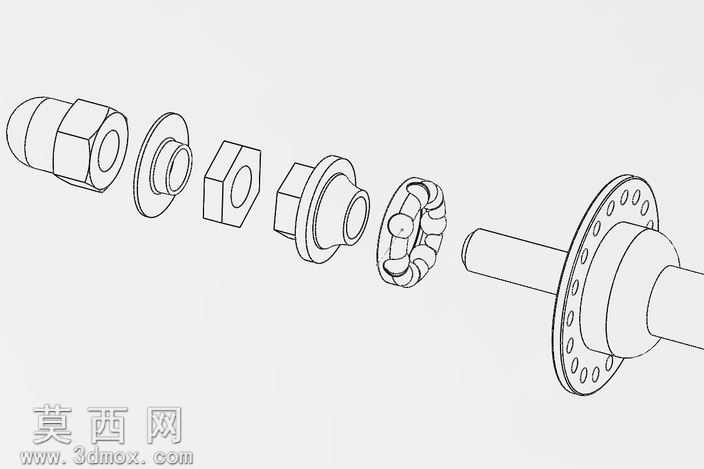

本作品为反向工程复刻的自行车前轮毂轴组件三维模型，建模阶段依托三维设计软件完成全参数化构建，首先通过实物测绘获取各部位精准尺寸，依次搭建中心轴主体、两端锁紧螺母、轴挡、防尘盖、花鼓壳体、辐条安装法兰等核心结构，建模过程中严格遵循实物的装配公差逻辑，确保各部件的同轴度、配合间隙与真实零件完全一致，还原了花鼓壳体两端的轴承安装位、法兰盘上均匀分布的辐条孔位、轴端的快拆安装结构等细节特征。材质渲染阶段针对不同部件匹配对应材质属性，中心轴、螺母、轴挡等金属受力部件赋予高抛光铬钢材质，调整金属粗糙度参数还原冷锻钢材的细腻金属光泽，对花鼓壳体表面做细微的拉丝纹理处理，模拟真实铝合金花鼓的表面处理工艺，在辐条孔边缘添加轻微的倒角光影效果，还原机加工部位的细节质感，同时为金属部件添加符合实际使用场景的微弱环境反射，避免材质表现过于塑料化。结构设计上完整还原了传统滚珠式前花鼓的装配逻辑，清晰呈现了轴杆与花鼓壳体的转动配合关系、两端轴挡对滚珠的限位结构、锁紧螺母的固定结构、法兰盘辐条孔的排布角度，所有可活动部件的运动限位均按照真实结构设置，能够直观展示前轮毂在自行车前轮系统中的转动、受力传递逻辑。设计思路围绕实物逆向还原展开，在保证外观与实物1:1匹配的基础上，对内部不易观测的轴承配合结构做了可视化处理，既能够作为自行车配件设计的参考模型，也可用于骑行装备相关的演示、教学场景，模型各部件均为独立可编辑实体，支持后续的结构修改、工程图导出以及仿真分析使用。
