多色款自行车把立改进结构三维设计

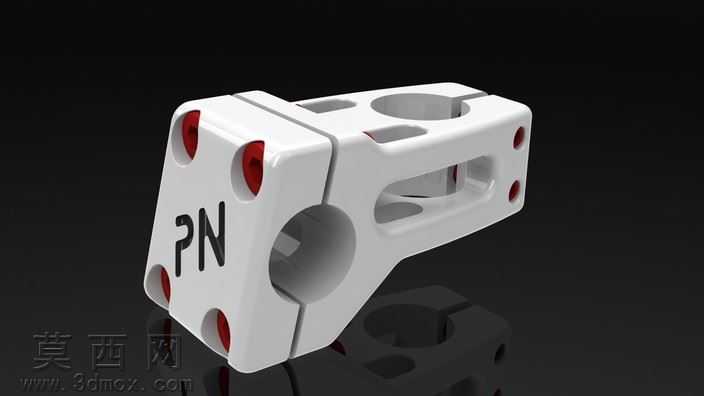

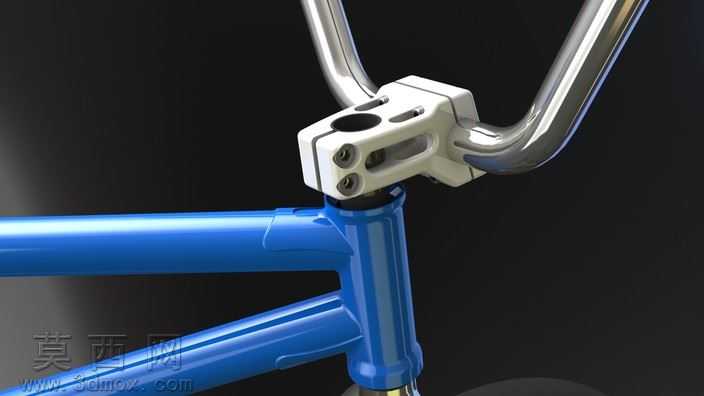

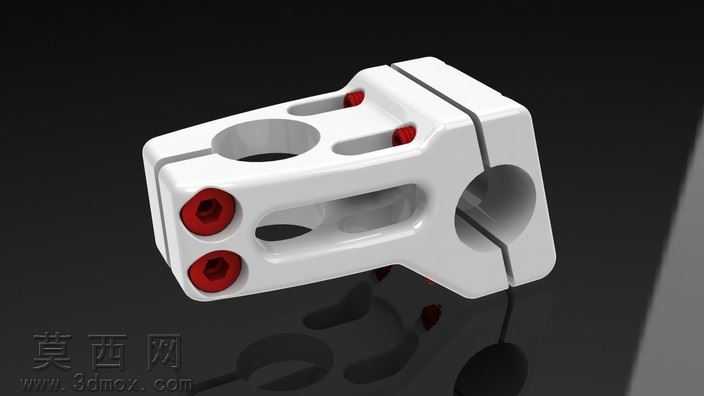

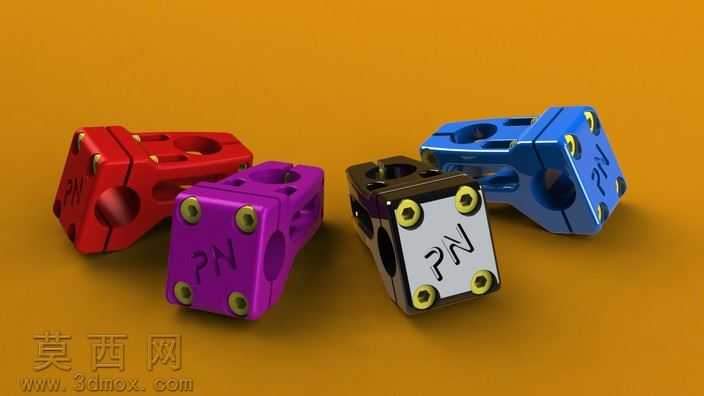

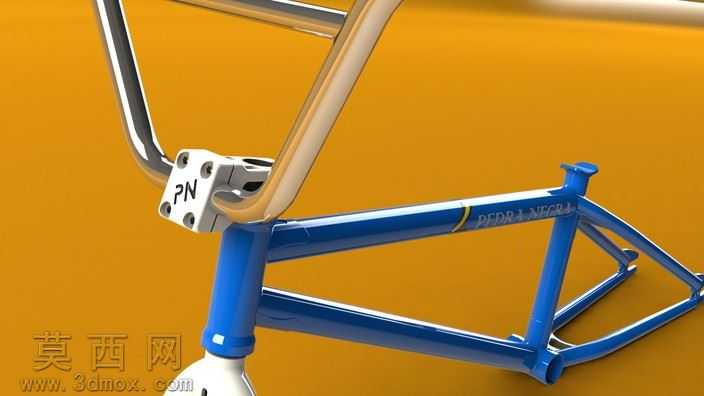

本作品为自行车把立的改进结构三维设计，采用三维建模软件完成全参数化建模，首先基于传统自行车把立的受力痛点展开设计优化，传统把立在高强度越野骑行中易出现锁紧力不足、应力集中导致的开裂问题，本次设计针对锁紧结构做了针对性调整，将原有单排锁紧螺丝改为四角对称锁紧布局，搭配嵌入式锁紧垫片结构，大幅提升把立与车把、前叉舵管的连接锁紧强度，避免骑行过程中出现打滑移位的安全隐患。建模过程中先绘制把立主体的二维截面草图，通过拉伸、切除、倒角等基础特征构建主体基体，针对四个锁紧孔位做了沉头孔设计，保证螺丝安装后端面平整无凸起，同时在把立主体的边角位置做了大圆角过渡处理，既降低应力集中风险，也提升外观的流畅质感。材质设置上针对四款不同配色的把立分别赋予对应材质：红色、紫色、蓝色款采用高强度阳极氧化铝合金材质，调整金属粗糙度参数模拟阳极氧化层的细腻磨砂质感，金属反射度设置为中等数值还原铝合金氧化后的哑光金属效果；黑银配色款主体采用黑色哑光铝合金材质，正面盖板采用抛光银色金属材质，锁紧螺丝统一赋予金色镀锌螺丝材质，还原五金紧固件的金属光泽。渲染环节采用暖橙色纯色背景，搭建三点布光系统：主光源从左上方45度角投射，提供主要照明并勾勒零件轮廓，辅光源从右侧补光消除暗部死黑，顶光补充顶部光照提升金属材质的高光层次，渲染参数开启全局照明与环境光遮蔽，让四个不同配色的把立零件的结构细节、材质质感都得到清晰呈现，阴影柔和自然，突出零件本身的设计细节。结构设计上还在把立侧面做了轻量化镂空处理，在保证结构强度的前提下降低零件重量，适配轻量化骑行的需求，整体尺寸符合山地车、街车等车型的通用安装规格，锁紧螺丝采用通用标准规格，方便用户后期更换维护，改进后的结构相比传统把立在抗扭强度、锁紧可靠性上都有明显提升，同时多配色的外观设计也能满足不同用户的整车配色搭配需求。
