建筑排烟通风管道内部隔热安装构造

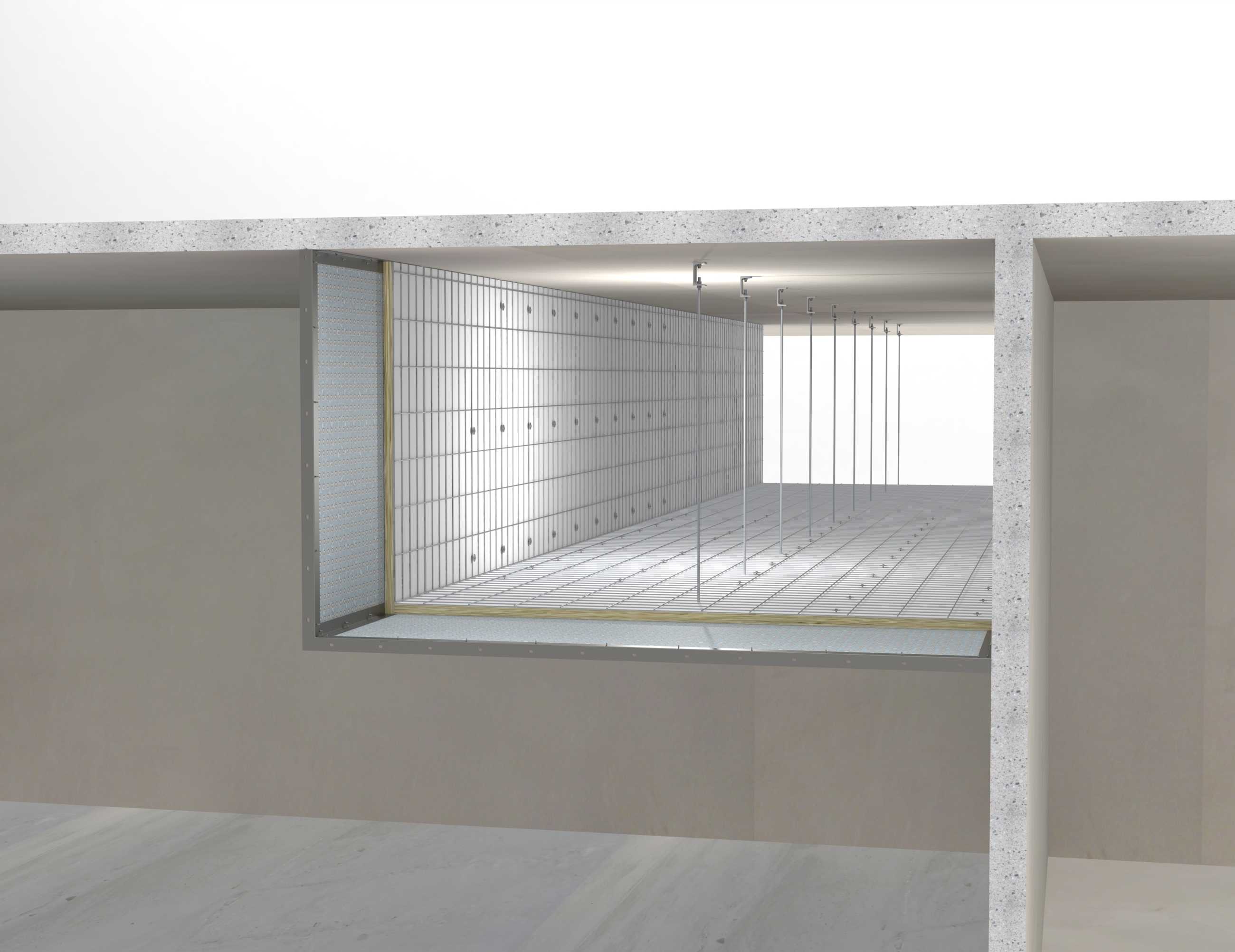

在民用与工业建筑的暖通排烟系统设计中，排烟管道的隔热防护是关乎消防安全与系统运行稳定性的核心环节，该构造模型完整还原了排烟管道内部隔热层的实际安装状态，可直接用于暖通施工交底、管线综合排布校验以及相关构件的参数化建模参考。从实际应用场景来看，这类内置隔热层的排烟管道多用于高层建筑的竖向排烟井、地下车库的排烟干管以及工业厂房的消防排烟系统，当排烟管道穿越防火分区、或者敷设在可燃物周边时，必须做隔热防护处理，避免高温烟气引燃周边可燃物，同时降低管道外壁温度对周边管线与结构的热影响。

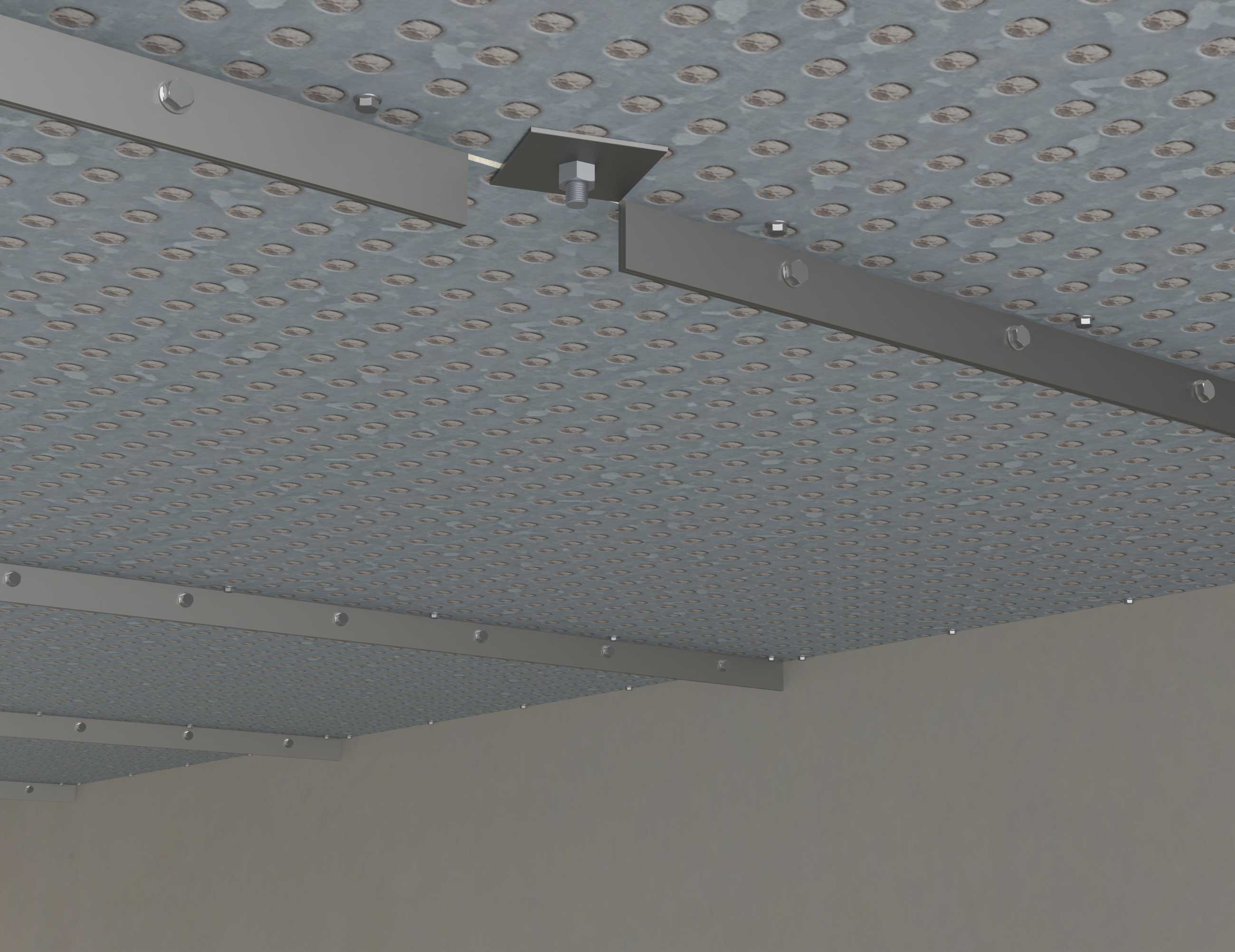

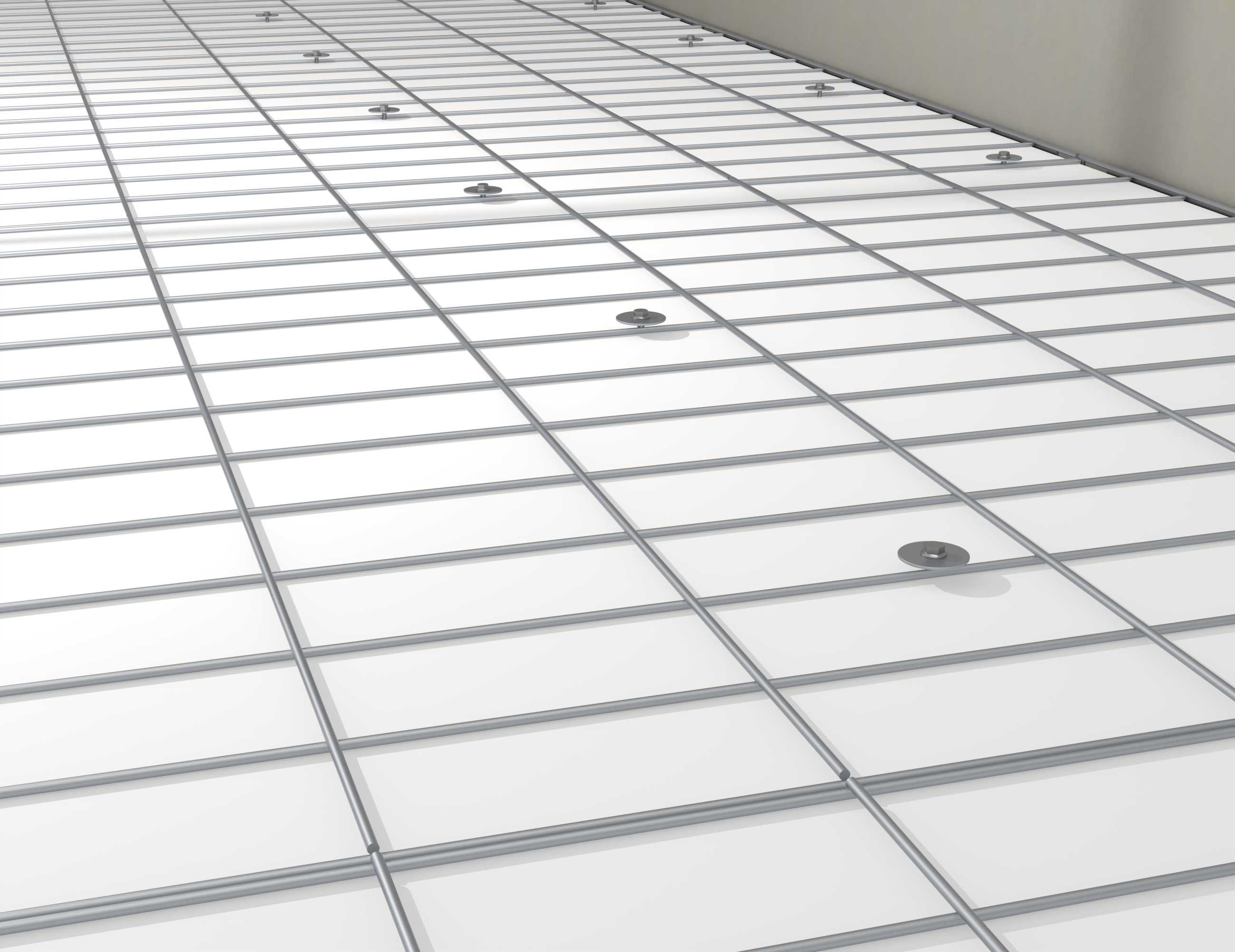

该构造的核心设计逻辑围绕防火可靠性与安装便捷性展开，模型中明确呈现了两种绝缘层固定方式，分别适配不同的施工场景：第一种采用100×200mm的钢网配合M5.5自钻自攻螺钉固定，钢网的网格结构可以将隔热棉牢牢压覆在管道内壁，避免高速烟气长期冲刷导致隔热层脱落，自钻自攻螺钉无需预先在管道壁上打孔，可直接穿透管壁与钢网完成固定，大幅提升现场施工效率，减少管道壁的开孔渗漏风险；第二种固定方式采用直径50mm的垫圈配合紧固件压合固定，垫圈可以增大与隔热层的接触面积，避免紧固件压穿隔热棉的箔面防护层，保证隔热层的密封完整性。

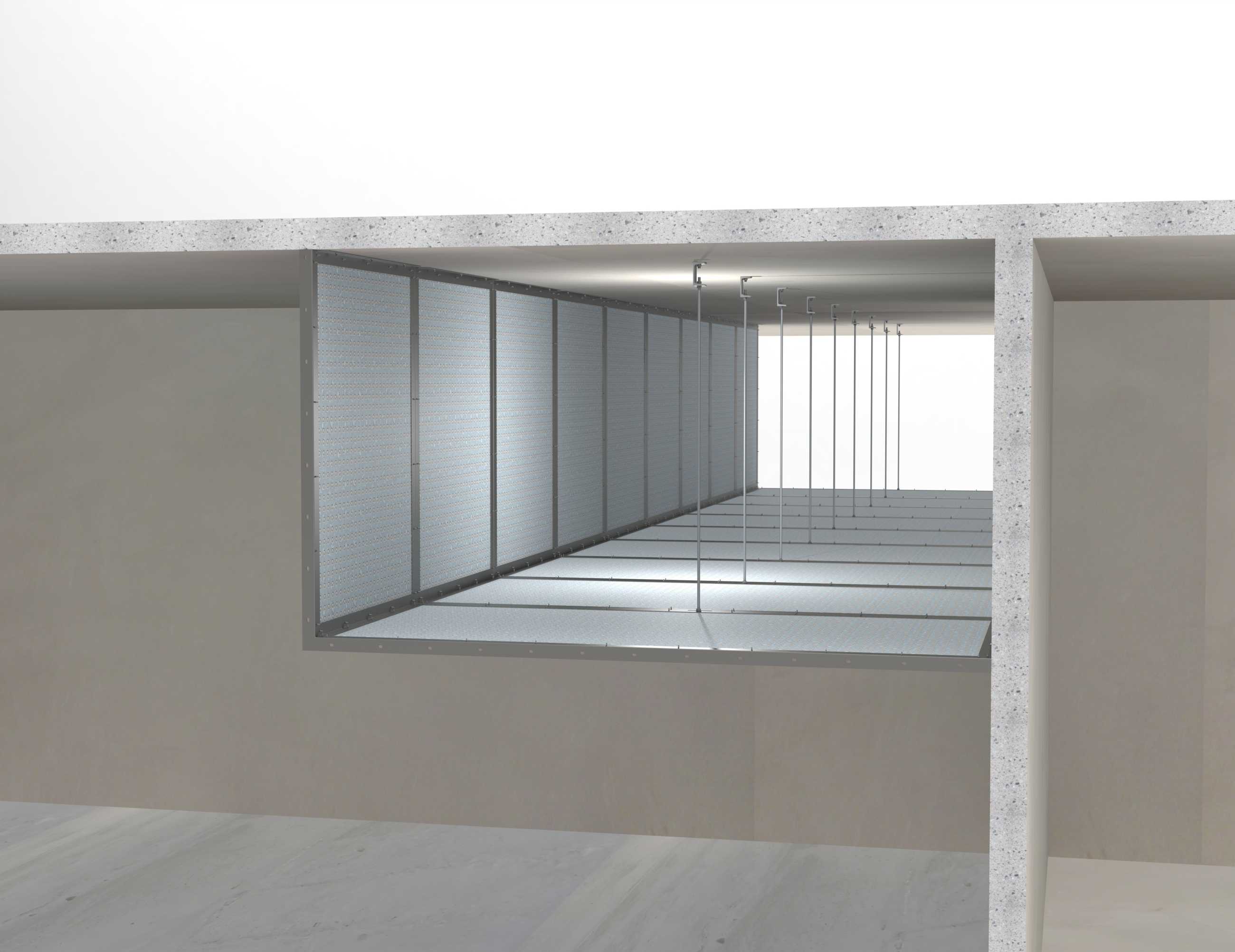

从安装边界来看，该构造适配矩形金属排烟管道的内壁安装，隔热层采用箔面材质，箔面直接朝向火灾烟气暴露侧，一方面可以反射高温烟气的热辐射，降低隔热层的热传导效率，另一方面箔面的致密结构可以阻挡烟气渗入隔热棉内部，避免隔热层被烟气侵蚀失效。模型还原的管道内部空间预留了足够的烟气流通截面，钢网与隔热层的总厚度控制在合理范围内，不会过度压缩管道的有效通流面积，保证排烟量满足消防设计要求。管道端部与结构墙体的衔接处做了收边处理，避免隔热层在端口位置出现翘边、脱落的问题，同时衔接处的密封构造可以防止烟气从管道与结构的缝隙处泄漏。

在三维建模层面，该构造完整还原了钢网的网格纹理、紧固件的排布间距、隔热层的铺设层次以及管道与建筑结构的相对位置关系，可直接导入BIM模型中做管线碰撞检查，校验管道安装后与周边结构、其他专业管线的净距是否满足规范要求，也可用于施工人员的可视化技术交底，让现场作业人员清晰掌握隔热层的固定点位排布、紧固件的选型要求以及不同固定方式的适用区域，避免因施工工艺不明确导致的隔热层安装质量问题。
