杜卡迪TT9原型摩托车车架结构设计

这款管式桁架结构车架，是面向高性能运动摩托开发的承载核心部件，主要适配赛道取向的大排量运动机车使用场景，在摩托赛事、高性能街车改装、定制机车研发领域都有明确的应用价值。作为整车的安装基体，它需要承接发动机总成、前转向机构、后摇臂悬挂系统、燃油箱、座椅总成以及全车覆盖件的安装定位，同时要承受行驶过程中发动机输出的扭矩、路面传递的冲击载荷、过弯时的侧向力以及制动时的纵向惯性力，对结构刚度、重量控制、安装精度都有极高要求。

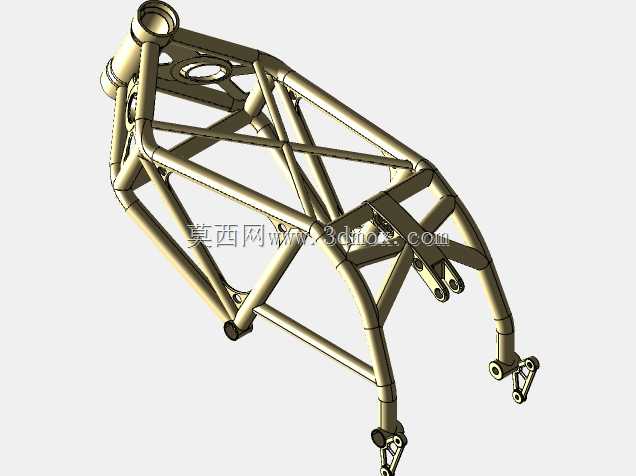

从设计思路来看，这款车架采用了铬钼钢管焊接成型的桁架式结构，通过不同管径、壁厚的圆管搭配三角形稳定构型，在尽可能降低整备质量的前提下，实现足够的扭转刚度与弯曲刚度，避免激烈驾驶时车架出现形变影响操控响应。设计过程中优先匹配了前转向立管的安装角度，设定了符合赛道驾驶需求的后倾角与拖曳距，保证高速行驶时的方向稳定性与转向灵活性的平衡；后段的摇臂安装轴孔位置经过反复校核，确定了适配单摇臂结构的安装间距与同轴度要求，避免后轮运转时出现偏摆。

在安装边界的考量上，车架中部预留的空间完全适配大排量V型双缸发动机的安装点位，发动机上的多个安装支耳与车架管梁上的焊接支座一一对应，安装后发动机可作为车架的一部分参与受力，进一步提升整体结构刚度。车架上部的管梁预留了燃油箱的安装定位点，前部的转向立管位置兼容主流的高性能倒立式前叉安装尺寸，后上部的支座位置专门匹配了多连杆式后减震器的安装接口，设计时特意校核了减震器全行程运动时与周边管梁的间隙，避免极限压缩工况下出现运动干涉。需要注意的是，当前版本的框架仍处于开发迭代阶段，部分安装支座的接口尺寸还需要结合减震器固定系统的最终参数做适配调整，尤其是后减震上安装点的位置、角度需要匹配选定的减震器行程、阻尼特性做最终校准，同时发动机安装支座的孔位需要对应具体机型的安装尺寸做细节优化，焊接完成后还需要对整体框架做时效处理消除焊接应力，保证长期使用下的尺寸稳定性。

这类管式桁架车架相比传统的铝合金双翼梁车架，在小批量定制、赛事原型车开发场景下有更强的适配灵活性，可通过调整管梁的走向、管径快速调整整车的重心位置与刚度分布，适配不同的赛道调校需求，同时焊接工艺门槛更低，适合定制化开发场景下的快速迭代验证。
