多层镂空立式支撑立柱结构设计

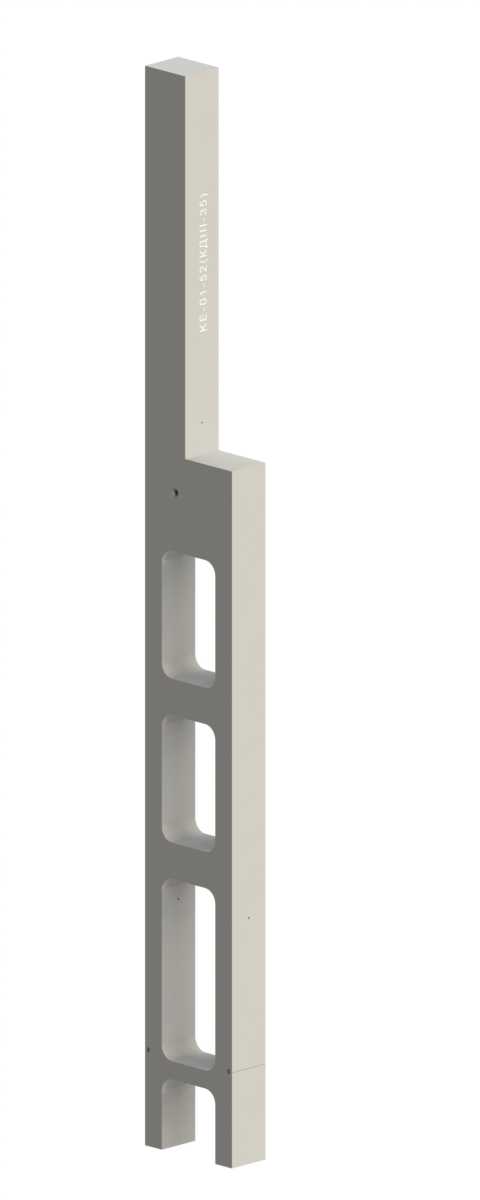

这类立式镂空支撑立柱多用于自动化生产线的侧边承托场景，也可作为轻型输送设备的侧装支架基体，在物料分拣线、小型装配工作站中承担横向构件的挂载承重作用，区别于实心立柱的厚重设计，多层镂空的结构在保证纵向抗弯强度的前提下，大幅削减了构件自身重量，降低设备整体的负载冗余。从结构设计逻辑来看，立柱采用双拼贴合的组合式构型，主体分为高低两个层级的安装面，高位段可用于安装传感器支架、走线槽或者小型操作面板，低位段的多层方形镂空一方面是为了预留紧固件的操作空间，方便安装人员从侧方伸入工具锁紧横向挂载的连接件，另一方面也能减少材料用量，同时降低立柱自身的形位公差累积，避免长实心件加工过程中出现的热变形翘曲问题。立柱的安装边界需要匹配设备底座的安装孔位，底部预留的沉孔位置可适配M8-M12规格的膨胀螺栓或内六角紧固螺钉，安装时需保证立柱贴合面的平面度误差不超过0.1mm/m，避免双拼构件贴合时出现间隙导致承重时应力集中。在实际选型应用中，这类立柱的镂空间距经过受力校核，每层镂空之间的筋板厚度根据承重等级做了差异化设计，靠近底部的筋板厚度略大于上部筋板，匹配纵向承重时的弯矩分布规律，越靠近底座位置弯矩越大，加厚筋板可有效提升整体抗扭性能。立柱侧面的预留刻位可用于粘贴标尺或者安装感应触发片，适配生产线的工位定位需求，双拼结构的设计也方便后期维护时拆解更换局部磨损的挂载配件，无需整体拆卸整根立柱，降低产线停机维护的时间成本。建模过程中需要重点关注镂空处的内圆角处理，所有直角位置都做了R2-R5的圆角过渡，避免应力集中导致长期承重后出现开裂问题，贴合面的粗糙度要求控制在Ra3.2以内，保证双拼构件组装后无明显错位，安装面的平面度公差直接影响后续挂载构件的水平度，是加工和建模时需要重点管控的形位公差项。
