惠特沃思六杆往复运动机构结构设计

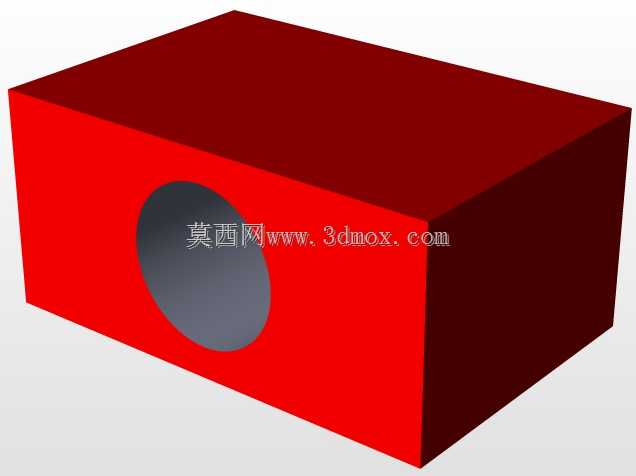

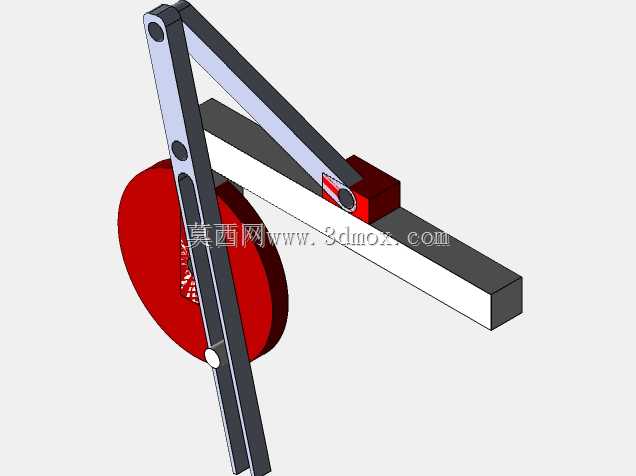

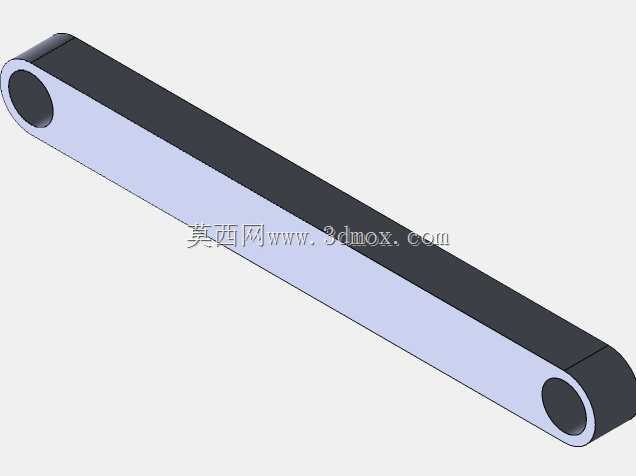

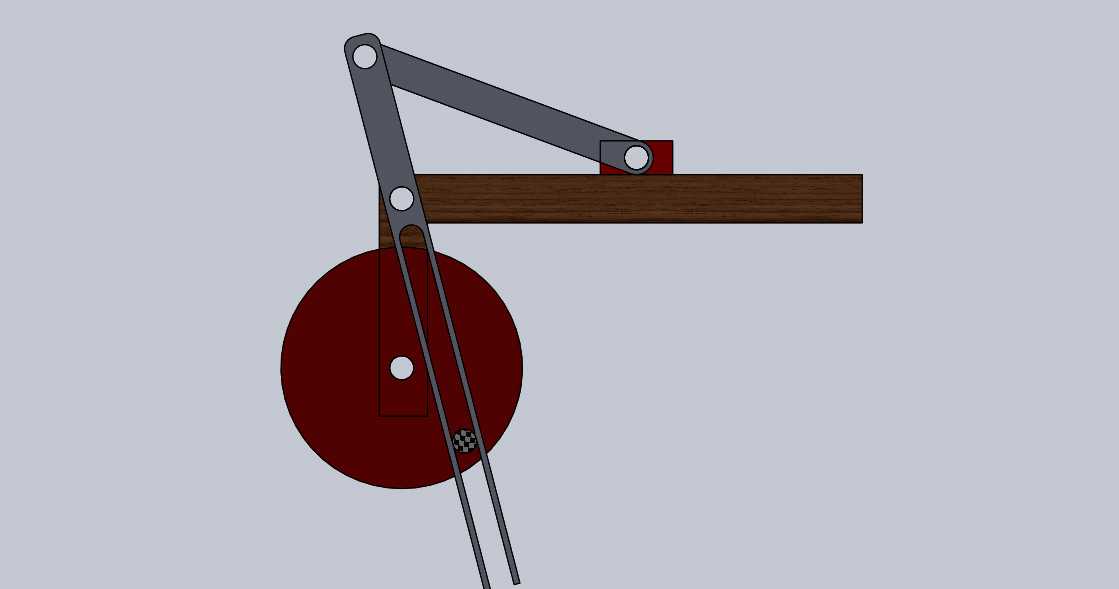

在自动化生产线的物料推送工位、小型冲压设备的动力输入端，以及纺织机械的往复排线单元中，常需要将连续旋转运动转换为特定规律的直线往复运动，惠特沃思六杆机构正是适配这类工况的典型传动结构。不同于常规曲柄滑块机构的简谐运动输出特性，该六杆构型通过多组连杆的铰接配合，能够输出具有急回特性的往复直线动作，可在工作行程段保持近似匀速的运动状态，回程段快速复位，有效缩短非作业时长，提升工位运行效率。从结构设计逻辑来看，该机构以偏心圆盘作为主动输入构件，圆盘中心固定于机架基座，长槽型摆杆中部铰接于机架固定铰点，摆杆的开槽段与偏心圆盘上的圆柱销形成滑动配合，当偏心圆盘连续旋转时，圆柱销在摆杆滑槽内滑动的同时带动摆杆绕固定铰点做定角度往复摆动。摆杆的上端通过铰接轴连接传动连杆，传动连杆的另一端与水平布置的滑块形成铰接，滑块被约束在水平导轨副内仅能沿轴向做直线运动，由此将摆杆的往复摆动最终转换为滑块的直线往复输出。设计过程中需要重点把控各铰接点的位置公差，偏心圆盘的偏心距直接决定摆杆的摆动角度范围，进而决定滑块的最终行程长度，摆杆上滑槽的长度需要覆盖偏心销的最大运动轨迹，避免运动过程中出现销钉脱出滑槽的卡滞问题。各连杆的杆长比例需要经过运动学仿真反复校核，既要保证工作行程段滑块的速度波动控制在合理区间，也要避免铰接点出现传动角过小的死点位置，降低机构运行的振动与磨损。安装层面，整个机构的固定铰点均集成在立式机架板上，主动圆盘的输入轴端可通过带轮或联轴器与驱动电机直连，水平导轨的安装面需要与滑块运动方向保持平行，平行度公差需控制在0.1mm/100mm以内，避免滑块运行过程中出现别卡现象。滑块的输出端可根据实际工况加装推料头、冲压头或者排线导轮等执行末端，适配不同的生产作业需求。相较于凸轮式往复机构，该六杆结构的加工难度更低，铰接副均采用常规销轴与轴套配合，维护时仅需定期加注润滑脂即可，适合在中低速、中等载荷的往复作业工位长期运行，机构运行过程中各构件的受力传递路径清晰，连杆主要承受拉压载荷，可通过调整杆长参数灵活调整滑块的行程与运动规律，适配不同的设备布局空间。
