成型机用曲柄滑块式快速返回连杆机构

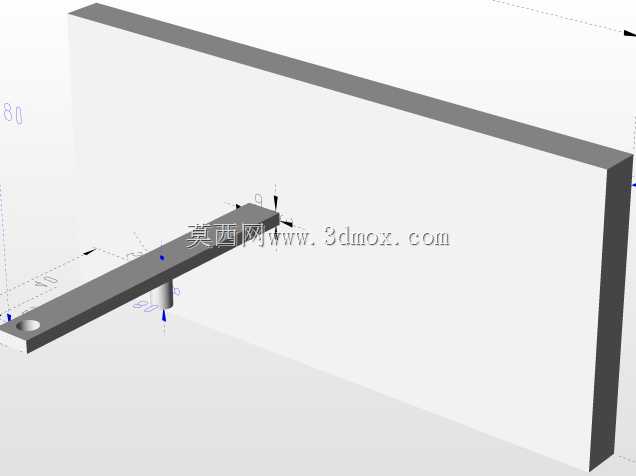

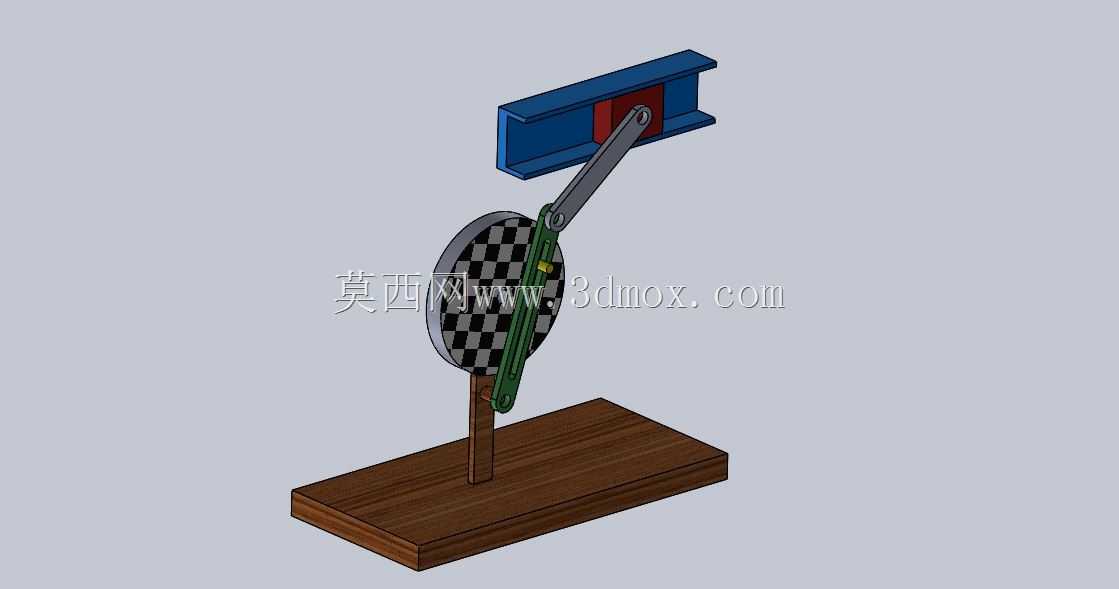

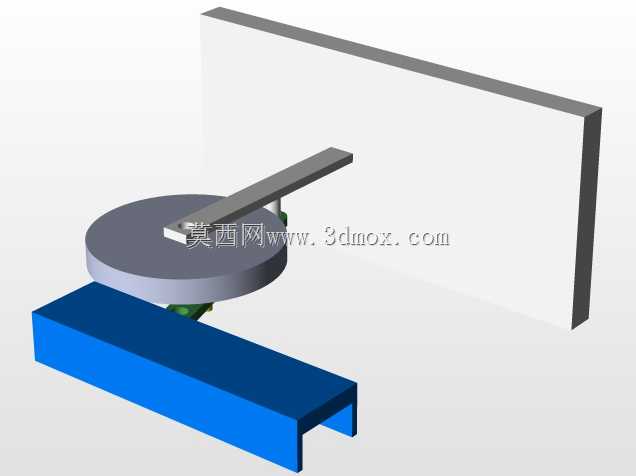

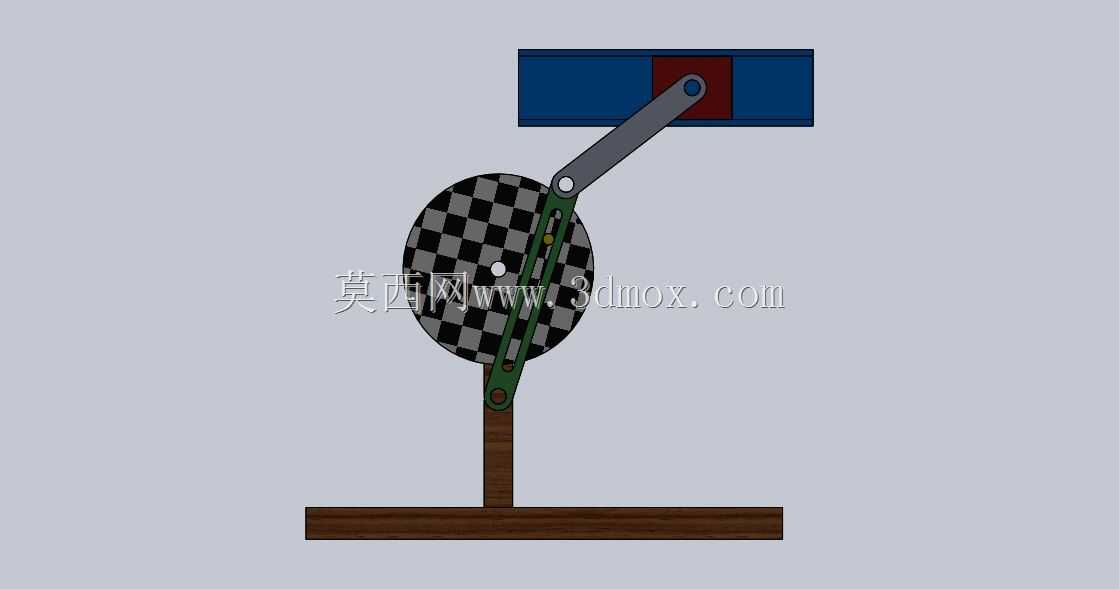

　　这套快速返回机构主要面向冲压成型、裁切类成型设备的往复执行端设计，核心作用是压缩工作部件向后回程的空行程时长，在不改变驱动电机额定转速的前提下，直接提升单工位的作业循环效率。整套机构采用平面连杆传动架构，以带偏心曲柄的转盘作为动力输入构件，通过长连杆衔接水平布置的滑动执行块，底部设置木质安装基座作为整套机构的承载基准，所有铰接位置均预留标准销轴装配间隙，可直接适配常规滚动销轴的装配公差要求。

　　从实际应用场景来看，这类机构常被布置在成型机的上模驱动工位、送料推杆工位，工作行程阶段滑块保持较低的匀速运动状态，保证成型施压、物料推送过程的稳定性，避免速度过快导致的成型件形变、送料错位问题；而在完成作业动作后的回程阶段，借助连杆的急回运动特性，滑块能以远高于工作行程的速度快速退回初始位置，大幅缩减无作业效应的空耗时间，这一特性在高速冲压、连续裁切类成型设备上的适配性极强，相比普通曲柄滑块机构，同驱动参数下作业效率可提升30%左右。

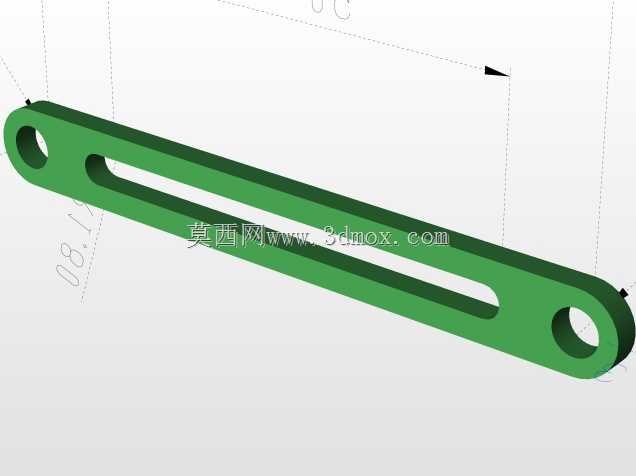

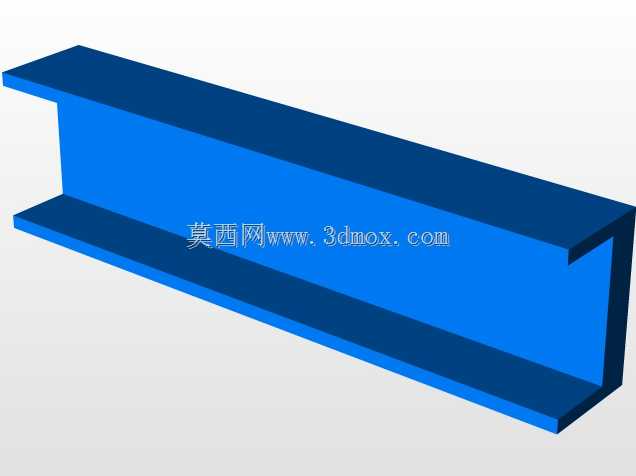

　　设计过程中优先考虑了安装边界的适配性，整套机构的横向安装尺寸控制在400mm范围内，纵向高度不超过350mm，基座预留的安装孔位可直接固定在成型机的工作台面板上，不需要额外加工转接安装板。滑动导轨采用标准C型槽结构，可直接适配市面常规的线性滑块配件，后期维护更换成本较低。转盘构件表面做了黑白格标识处理，方便调试过程中直观观察曲柄的转动相位，快速调整工作行程与回程的时间占比，适配不同成型工艺的行程速度要求。

　　从结构可靠性角度出发，所有连杆构件均采用等截面矩形杆设计，铰接点的力臂经过反复校核，在额定100N的滑块输出推力下，连杆的弯曲变形量控制在0.02mm以内，不会出现传动卡滞、构件形变导致的运动轨迹偏移问题。整套机构的运动轨迹完全在平面内完成，不需要额外的空间避让设计，集成到设备内部时不会与周边的送料组件、成型模架产生运动干涉，对于结构设计人员来说，可直接在此基础上调整曲柄偏心距、连杆长度参数，快速适配不同行程要求的成型设备工位，大幅缩短非标机构的设计开发周期。
