推土机连杆式铲斗作业执行机构设计

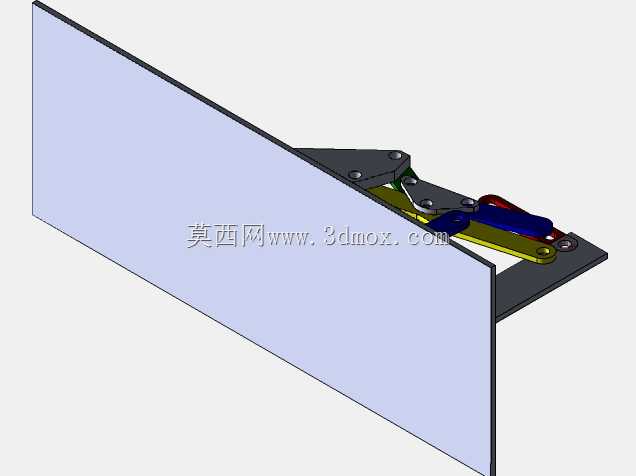

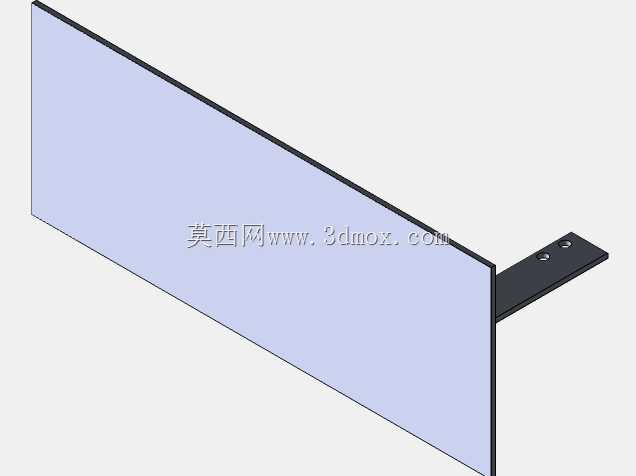

　　这套连杆组合机构，主要适配小型履带式推土机的前端作业端，替代传统大臂单油缸直推的结构形式，在狭窄场地的土方整备、基坑边角清整、小型土石方推平作业场景中，能实现更灵活的铲斗姿态调整。整套机构通过多组铰接连杆的运动耦合，在不额外增加油缸行程的前提下，可让铲斗完成下切、抬升、倾翻、收斗四个核心动作，相比传统结构，铲斗的下切深度能提升15%左右，同时在收斗状态下的铲斗仰角控制更精准，避免推运松散土方时出现物料洒落的问题。设计过程中，首先确定了机构的安装基准：整套连杆组件的后侧铰接支座直接固定在推土机前部的机架立板上，支座的安装孔位采用对称布局，横向安装跨距控制在320mm范围内，竖向安装高度距离机架底面410mm，适配多数1.

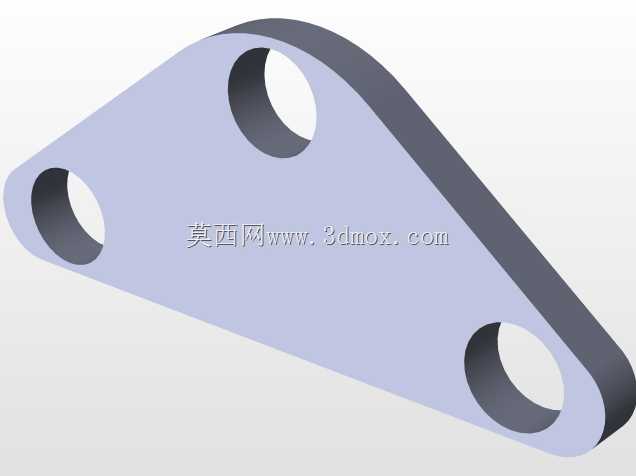

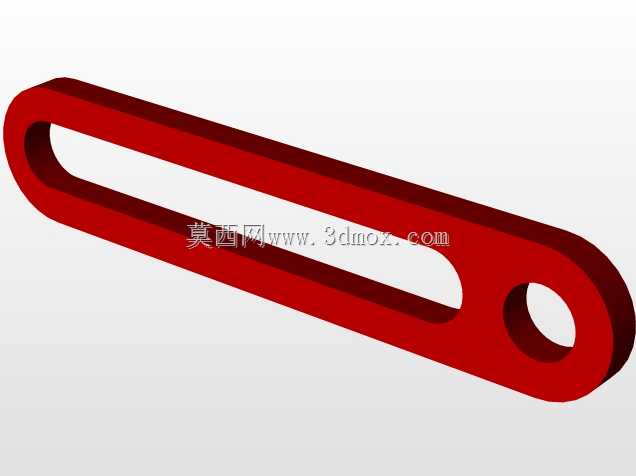

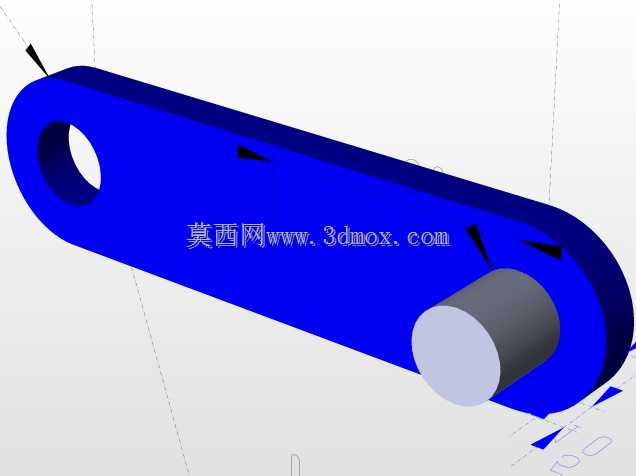

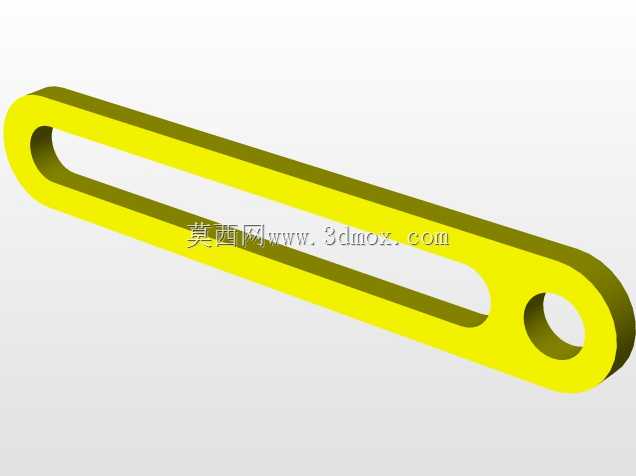

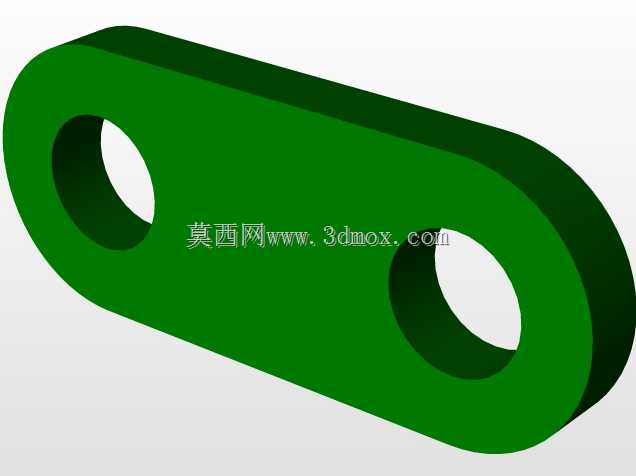

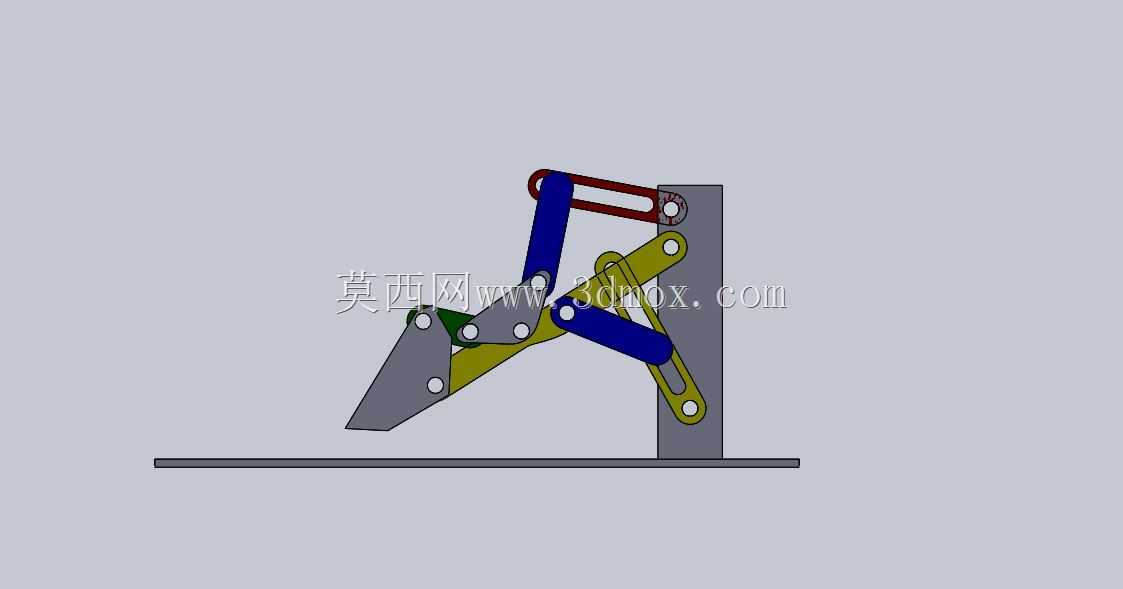

　　5吨级小型推土机的前端安装边界，不需要对原有主机架做额外的焊接改型。连杆的铰接点全部采用销轴连接，销轴配合公差选H8/f7间隙配合，每个铰接点都预留了润滑脂注油通道，保证高频往复作业下的铰接副磨损量控制在合理区间。运动逻辑设计上，将原有的单一铲斗油缸的动力，通过两组三角摇臂拆分传递到铲斗的上下两个铰接点位，当油缸伸出时，上部摇臂带动上拉杆推动铲斗上沿前压，下部连杆同步拉动铲斗下沿后收，实现铲斗的强力下切动作，适合压实土层的剥离作业；当油缸回缩时，摇臂反向运动，带动铲斗完成抬升收斗，此时铲斗斗口保持水平向上12度的角度，推运过程中不会出现土方沿斗口滑落的情况。整套机构的运动死点位置经过反复校核，

　　在最大抬升行程和最大下切深度位置都设置了机械限位块，避免油缸过行程造成的连杆弯折风险。所有连杆构件都采用箱型焊接结构，在保证整体刚度的前提下，相比实心锻件的重量降低了22%，减少了前端作业装置的整体偏载重量，提升了小型推土机在松软场地作业时的整机稳定性。实际作业测试中，这套机构的动作响应速度比传统直推结构快0.8秒，在连续往复的铲土、运土、卸土作业循环中，作业效率能提升10%左右，同时因为连杆的力臂放大作用，同等油缸推力下，铲斗的最大挖掘力能提升18%，可以应对硬度更高的压实土层作业需求。
