嵌入式钢制密闭检修门结构设计

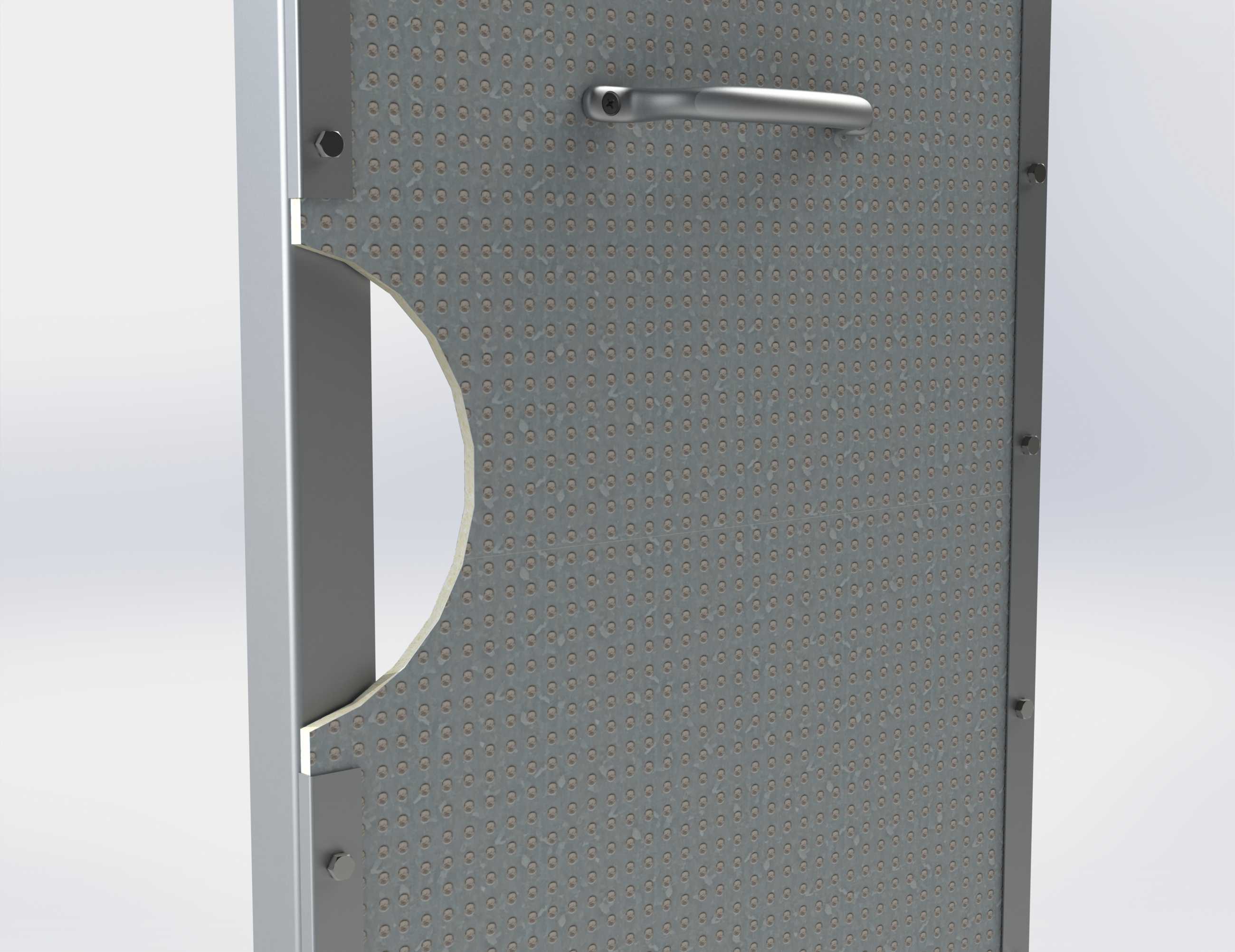

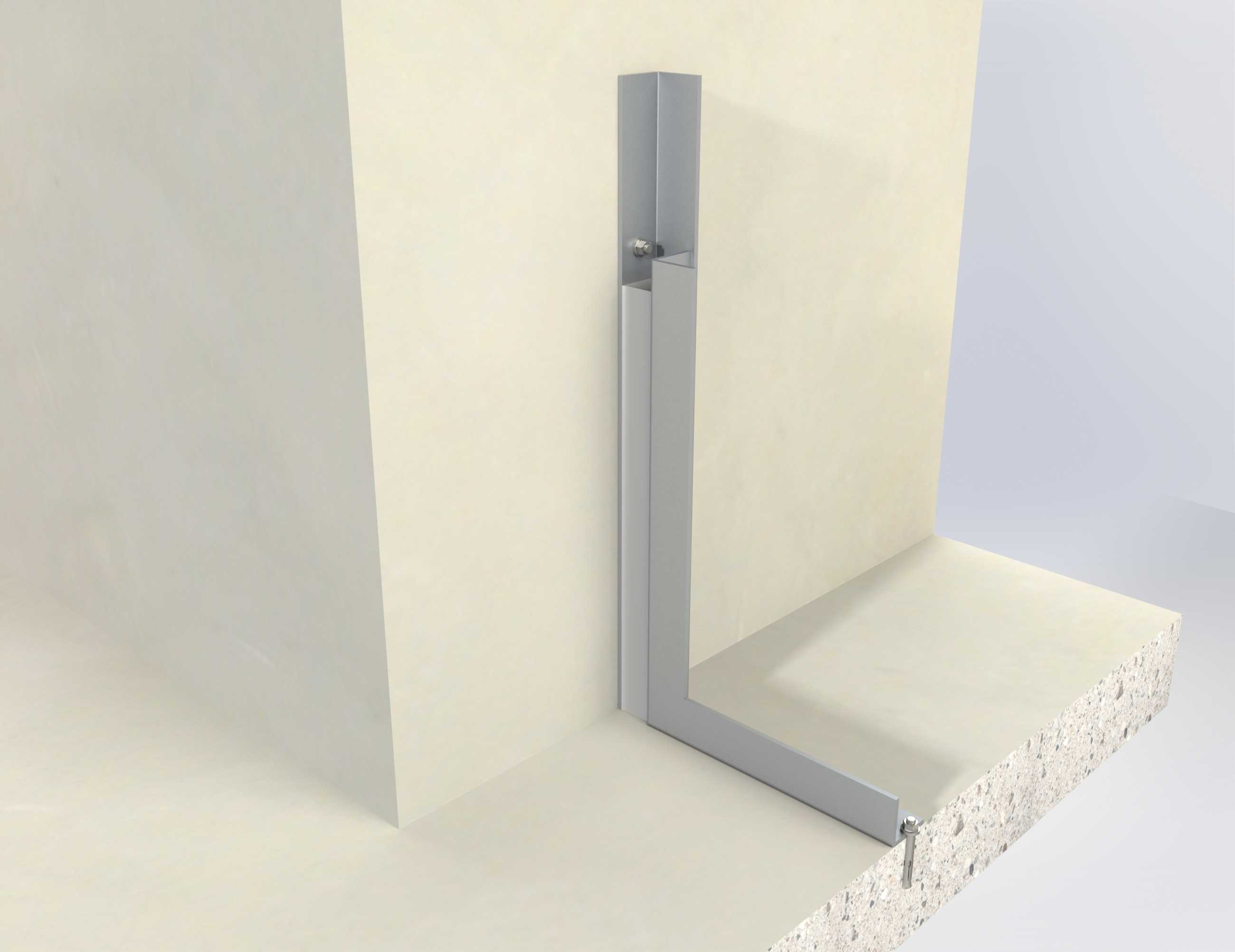

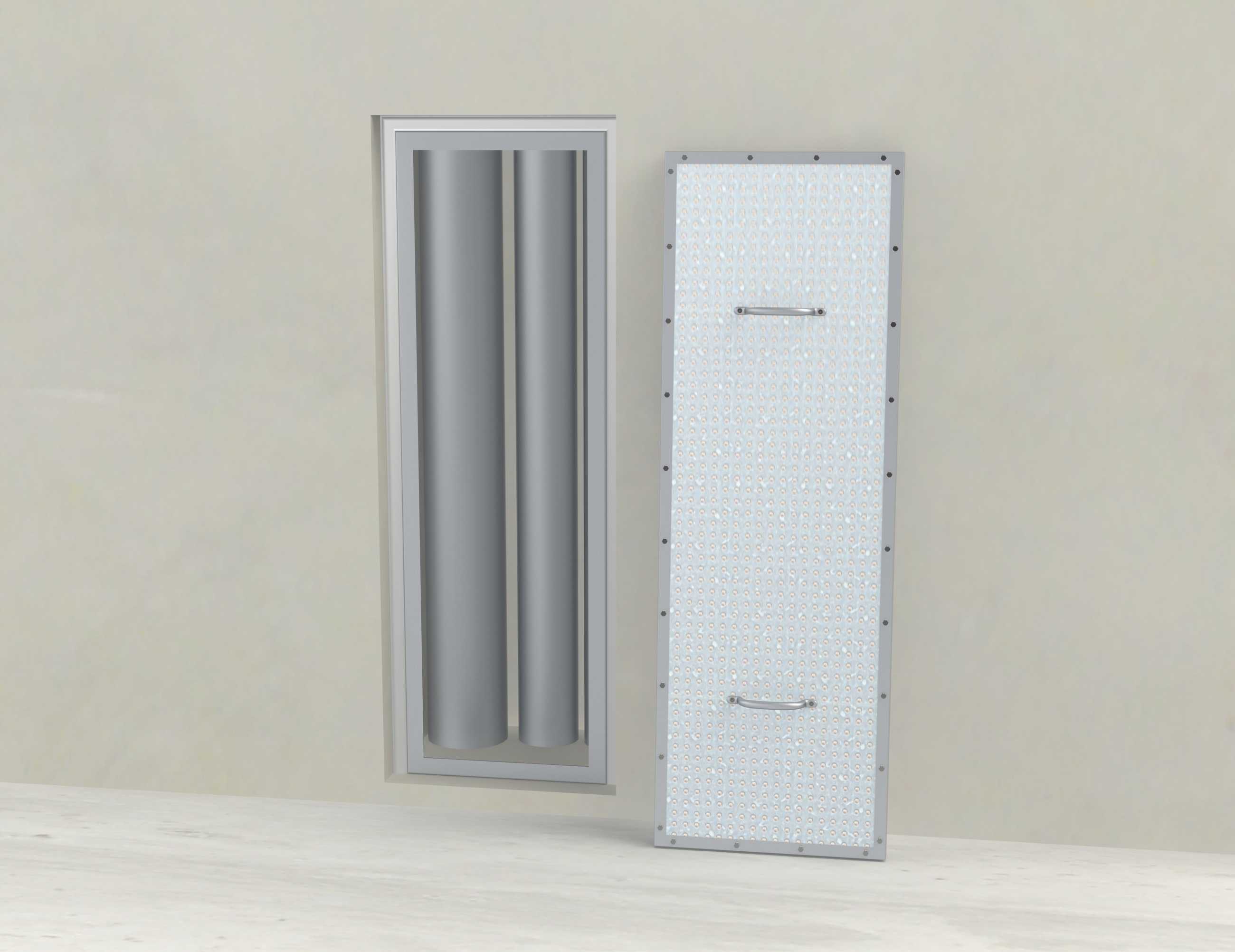

这款钢制检修门主要应用于通风管道、中央空调静压箱、除尘设备风道、工业设备围护结构的预留检修口位置，日常工况下可保持风道或设备腔体的密闭性，需要对内部构件进行检修、清理、更换作业时，可快速开启进入作业区域，无需对围护结构进行破坏性拆解。从结构设计来看，整体采用门框加门扇的分体式嵌装结构，门框为薄钢板折弯成型的带安装边框体，安装边预留均匀分布的螺栓固定孔位，安装时可直接贴合在预留洞口的结构基层上，通过螺栓或拉铆完成固定，门框与墙体或风道壁的接缝处可填充密封胶条，阻断气流泄漏路径。门扇采用整块钢板压型制作，表面做压筋处理提升整体刚性，避免大尺寸门扇在风压作用下出现变形翘曲，门扇内侧四周粘贴连续的发泡密封胶条，门扇闭合后胶条被压紧在门框贴合面上，可满足常规通风系统的漏风量要求。门扇上配置上下两组嵌入式拉手，拉手采用与门扇表面齐平的安装形式，不会突出门扇表面形成磕碰风险，同时方便操作人员从外侧施力开启门扇。门扇与门框之间采用侧边暗藏式合页连接，合页的转轴做防锈处理，可适应潮湿、多尘的工况环境，长期使用不会出现锈蚀卡滞的问题。从安装边界来看，门框的外轮廓尺寸需要比现场预留的检修洞口单边大出20mm以上的安装压边量，确保固定点位有足够的结构承力面，门扇的开启方向可根据现场安装空间选择左开或右开，开启后门扇可转动至与墙面平行的位置，不会占用过多的检修操作空间，适配的洞口高度覆盖1200mm到2000mm的常用检修口规格，宽度适配400mm到800mm的尺寸区间，可满足绝大多数工业通风、设备围护场景的检修通行需求。设计过程中重点考量了门扇的抗形变能力，通过表面压型的加强结构，在不额外增加钢板厚度的前提下，将门扇的平面抗风压能力提升40%以上，避免长期受风道内正负风压作用出现门扇凹陷、密封失效的问题，同时门框的折弯结构做了圆弧过渡处理，没有尖锐的边角，可减少安装和检修过程中的磕碰划伤风险。
